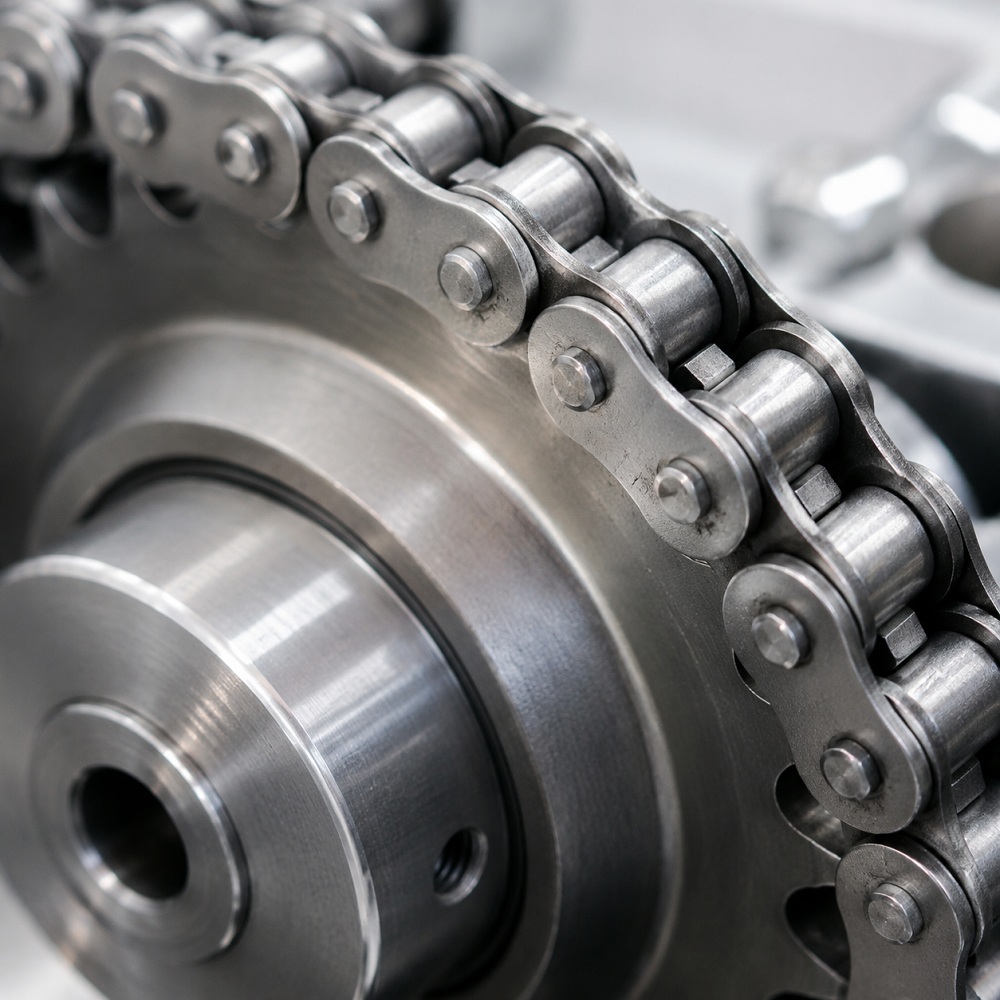

طراحی دقیق سیستمهای انتقال قدرت زنجیری نیازمند درک عمیق از هندسه دندهزنجیر (Sprocket) و تعامل آن با زنجیر است. اشتباه در محاسبات ابعادی میتواند منجر به افزایش صدا، استهلاک سریع دندانهها و حتی پاره شدن زنجیر در زیر بار شود. در این مقاله، به آموزش محاسبه قطر دنده زنجیر و سایر ابعاد کلیدی آن میپردازیم تا طراحان بتوانند با استفاده از فرمولهای استاندارد، قطعاتی دقیق و بهینه را مدلسازی و تولید کنند.
مشاهده ی انواع دنده زنجیر و سفارش ساخت از لینک زیر :
دنده رزنجیرصنعتی
متغیرهای اصلی در طراحی دندهزنجیر
برای شروع هرگونه محاسبات، داشتن دو متغیر اصلی الزامی است:
- تعداد دندانهها: Z
- گام زنجیر: P
گام زنجیر در واقع فاصله مرکز به مرکز دو پین متوالی زنجیر است که معمولاً بر حسب اینچ یا میلیمتر بیان میشود. تعداد دندانهها نیز مستقیماً بر نسبت انتقال قدرت و نرمی حرکت سیستم تأثیر میگذارد؛ به طوری که هرچه تعداد دندانهها بیشتر باشد، نوسانات سرعت (اثر چندضلعی) کاهش یافته و عمر سیستم افزایش مییابد.
در کنار این دو مورد، قطر رولر زنجیر (d1)نیز برای محاسبه قطر ریشه دنده ضروری است. این اطلاعات معمولاً از جداول استاندارد زنجیرهای صنعتی (مانند ISO606 یا ANSI B29.1 (استخراج میشوند. طراح باید پیش از شروع محاسبات، از انطباق گام زنجیر با استانداردهای موجود اطمینان حاصل کند تا در تهیه قطعات یدکی با مشکل مواجه نشود.

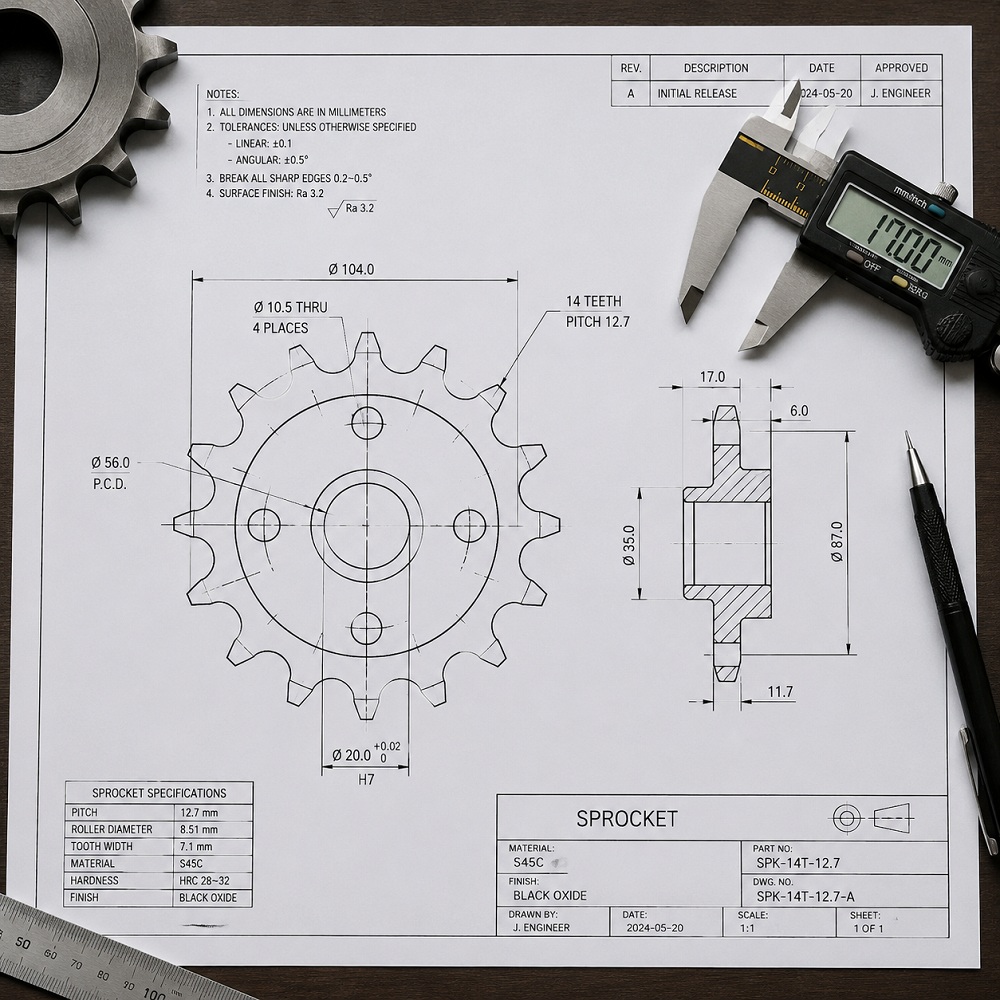

آموزش محاسبه قطر گام (Pitch Diameter)
قطر گام مهمترین بعد در آموزش محاسبه قطر دنده زنجیر است. این قطر، دایرهای فرضی است که از مراکز پینهای زنجیر در هنگامی که به دور دندهزنجیر پیچیدهاند، عبور میکند. از آنجایی که زنجیر به صورت مجموعهای از پیوندهای صلب عمل میکند، بر روی دندهزنجیر یک چندضلعی تشکیل میدهد، نه یک دایره کامل؛ بنابراین محاسبات آن بر اساس روابط مثلثاتی انجام میشود.
فرمول ریاضی برای محاسبه قطر گام (Dp) به شرح ذیل است:
در این فرمول P مقدار گام و z تعداد دندانهها است. دقت در محاسبه این عدد بسیار حیاتی است، زیرا تمامی ابعاد دیگر دندهزنجیر و همچنین محاسبات گشتاور و سرعت خطی بر پایه قطر گام بنا میشوند. کوچکترین خطا در این بخش باعث عدم انطباق پینهای زنجیر با نشیمنگاه دندهها خواهد شد.
فرمول محاسبه قطر خارجی (Outside Diameter)
قطر خارجی یا قطر سر دنده (D8) بیشترین قطر دندهزنجیر است و برای تعیین فضای اشغال شده توسط دنده و جلوگیری از تداخل با بدنه دستگاه اهمیت دارد. این قطر باید به گونهای محاسبه شود که نوک دندانهها به اندازه کافی بلند باشند تا زنجیر را هدایت کنند، اما آنقدر بلند نباشند که در هنگام ورود و خروج زنجیر، با رولرها تداخل پیدا کنند.
فرمول رایج برای محاسبه قطر خارجی به صورت زیر تعریف میشود:
البته در برخی استانداردهای سادهتر، طراحان از فرمول تقریبی زیر نیز استفاده میکنند، اما برای طراحیهای مهندسی دقیق، فرمول مثلثاتی بالا اولویت دارد:
که در آن d1 قطر رولر زنجیر است. انتخاب صحیح قطر خارجی تضمین میکند که زنجیر حتی در صورت وجود کمی شلی (Slack)، به درستی روی دنده سوار شود.
محاسبه قطر ریشه (Root Diameter) و عمق دندانه
قطر ریشه (Dr) دایرهای است که رولرهای زنجیر بر روی آن مماس میشوند. این بعد برای ماشینکاری و تعیین عمق تراش دندهها بسیار مهم است. اگر قطر ریشه بزرگتر از حد مجاز باشد، زنجیر به درستی در جای خود نمینشیند و اگر کوچکتر باشد، بار اعمالی به جای تقسیم شدن روی سطح دندانه، به صورت ضربهای به پینها وارد میشود.
فرمول محاسبه قطر ریشه به سادگی از تفاضل قطر گام و قطر رولر به دست میآید:
Dr= Dp – d1
برای طراحان، کنترل این عدد به معنای کنترل کیفیت درگیری زنجیر و دنده است. همچنین عمق دندانه نیز نباید از حد مجاز فراتر رود تا استحکام ریشه دنده (تنش برشی) حفظ شود. در نرمافزارهای CAD، معمولاً این مقدار به عنوان مبنای برش (Cut-out) در نظر گرفته میشود.
ملاحظات هندسی پروفیل دندانهها
تنها محاسبه قطرها کافی نیست؛ شکل منحنی دندانه (Toothing Profile) نیز باید طبق استانداردهایی نظیر DIN8196 طراحی شود. هدف از طراحی این منحنی، ایجاد مسیری است که رولر زنجیر بتواند بدون سایش اضافی، به آرامی وارد فضای بین دندانهها شده و از آن خارج شود. پهنای دنده نیز باید حدوداً ۹۰ تا ۹۵ درصد فاصله داخلی بین صفحات زنجیر باشد تا از بازی عرضی بیش از حد جلوگیری شود.
در فرآیند آموزش محاسبه قطر دنده زنجیر، طراح باید به “لقی” یا Clearance نیز توجه کند. ایجاد یک لقی جزئی در شعاع نشیمنگاه رولر باعث میشود که حتی با فرسایش اندک زنجیر و افزایش طول آن، سیستم همچنان بتواند بدون قفل کردن به کار خود ادامه دهد. این فاکتورهای ریز مهندسی، تفاوت بین یک طراحی معمولی و یک طراحی حرفهای و صنعتی را رقم میزنند.
محاسبه فاصله مرکز تا مرکز و تعیین طول زنجیر
پس از اتمام محاسبات مربوط به ابعاد دایرهای در آموزش محاسبه قطر دنده زنجیر، گام نهایی در طراحی، تعیین فاصله بهینه بین دو محور (Center Distance) و محاسبه طول کل زنجیر است. به طور استاندارد، فاصله مرکز به مرکز بین دو دندهزنجیر باید بین ۳۰ تا ۵۰ برابر گام زنجیر ((P انتخاب شود تا بهترین عملکرد و کمترین میزان سایش حاصل گردد.
انتخاب فاصله خیلی کوتاه باعث کاهش زاویه تماس زنجیر با دنده کوچکتر میشود که خطر پریدن دنده را افزایش میدهد، و فاصله بسیار زیاد میتواند موجب ارتعاشات غیرمجاز و «شلاقی زدن» زنجیر در دورهای بالا شود.
برای محاسبه تعداد لینکهای زنجیر (X) بر اساس فاصله مرکز به مرکز (C) وتعداد دندانهها (z1-z2) ، طراحان از فرمول زیر استفاده میکنند:
در این فرمول، عدد به دست آمده برای X باید به نزدیکترین عدد صحیح زوج رند شود؛ چرا که استفاده از تعداد لینک فرد مستلزم بهکارگیری لینکهای اتصال دهنده مخصوص (Offset Links) است که باعث تضعیف مقاومت کششی زنجیر میشود. محاسبه دقیق این پارامترها به طراح اجازه میدهد تا بازه حرکتی مورد نیاز برای مکانیزمهای سفتکن زنجیر (Tensioners) را به درستی در نقشه نهایی لحاظ کند.
خرید دنده زنجیر از گروه صنعتی مدنی
برای نهاییسازی پروژههای مهندسی و اطمینان از کیفیت قطعات تولید شده، انتخاب یک تأمینکننده معتبر که استانداردهای ابعادی را به دقت رعایت کند، نقشی حیاتی دارد. گروه صنعتی مدنی با سالها تجربه در ارائه قطعات انتقال قدرت، مرجعی تخصصی برای خرید انواع دنده زنجیر با بالاترین سطح کیفی است. طراحان و مدیران فنی میتوانند با بررسی دقیق کاتالوگ دنده زنجیر در این مجموعه، متناسب با نیاز پروژه خود، از میان محصولات متنوع اعم از نمونههای تکردیفه تا انواع دنده زنجیر دوبل (برای انتقال گشتاورهای سنگین)، قطعه مورد نظر را با ضمانت دقت در ماشینکاری و مقاومت متریال انتخاب نمایند. این همکاری نه تنها فرآیند تأمین را سرعت میبخشد، بلکه انطباق کامل محاسبات مهندسی شما با قطعات اجرایی را تضمین میکند.
جمعبندی و نکات نهایی برای طراحان
در این مقاله با فرمولهای پایه و حیاتی برای محاسبه ابعاد دندهزنجیر آشنا شدیم. به یاد داشته باشید که در سیستمهای با سرعت بالا، تعداد دندانههای دنده کوچک (Pinion) نباید از ۱۷ عدد کمتر باشد تا پدیده ضربه و صدا به حداقل برسد. همچنین همواره پس از محاسبات دستی، خروجی خود را با استانداردهای رایج بازار تطبیق دهید تا در صورت نیاز به خرید قطعه آماده، هزینههای ساخت سفارشی به پروژه تحمیل نشود.
استفاده از ابزارهای آنلاین یا نرمافزارهای مهندسی میتواند سرعت کار را بالا ببرد، اما درک ریاضیات پشت این ابعاد (که در بالا ذکر شد) به شما کمک میکند در مواقع بحرانی و طراحیهای خاص، بهترین تصمیم را برای افزایش راندمان و طول عمر سیستم انتقال قدرت اتخاذ کنید.
