راهنمای کامل انتخاب، نگهداری و افزایش طول عمر زنجیر توری صنعتی

زنجیر توری صنعتی چیست و چگونه کار می‌کند؟

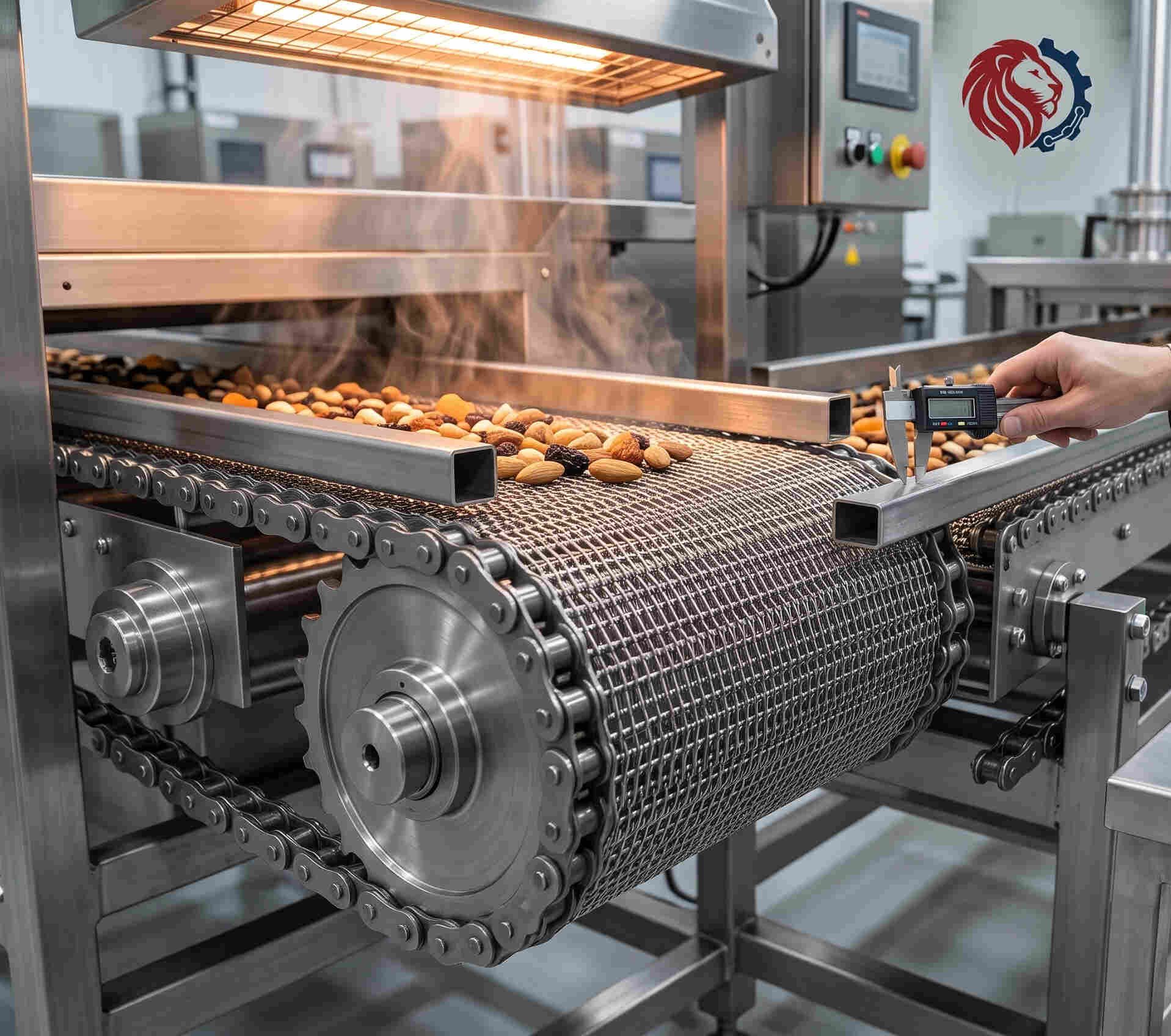

زنجیر توری صنعتی سازه‌ای مهندسی‌شده از ترکیب سیم‌های فلزی بافته‌شده با انعطاف‌پذیری بالا و زنجیرهای حرکتی در دو طرف است. نحوه کارکرد این سیستم به این صورت است که نیروی محرکه از الکتروموتور و گیربکس به شفت اصلی و سپس چرخ‌دنده‌ها منتقل می‌شود. این چرخ‌دنده‌ها با درگیر شدن در زنجیرهای جانبی، توری فلزی را به حرکت درآورده و محصولات را از درون محیط‌های گرم، مرطوب، اسیدی یا بسیار سرد عبور می‌دهند.

برخلاف تسمه‌های لاستیکی یا PVC که در برابر حرارت بالا، مواد شیمیایی و شستشوهای مداوم دچار پوسیدگی، دفرمه شدن و شکستگی می‌شوند، توری‌های فلزی در برابر تغییرات دمایی شدید کاملاً پایدار هستند. از همین رو، این قطعه یکی از پرکاربردترین تجهیزات در ساخت انواع کانوایر صنعتی برای محیط‌های سخت‌کار و کوره‌ها به شمار می‌رود.

اصول جامع نگهداری زنجیر توری صنعتی و افزایش طول عمر آن

پیروی از یک برنامه منظم برای نگهداری زنجیر توری صنعتی باعث جلوگیری از توقف‌های ناگهانی خط تولید و کاهش چشمگیر هزینه‌های تعمیر و نگهداری می‌شود. برای دستیابی به حداکثر عمر کاری، رعایت اصول زیر الزامی است:

• تنظیم دقیق میزان کشش (Tension Control): کشش بیش از حد باعث وارد آمدن فشار مضاعف به پین‌ها، بوش‌ها و زنجیرهای جانبی شده و موجب کشیدگی ناخواسته توری می‌شود. از سوی دیگر، کشش کم باعث لغزش توری روی چرخ‌دنده‌ها و گیر کردن آن در مسیر حرکت خواهد شد.
• روانکاری دوره‌ای و تخصصی بخش‌های حرکتی: روانکاری منظم پین، بوش و رولر در زنجیرهای جانبی که نوعی زنجیر صنعتی به شمار می‌روند، اصطکاک فلز با فلز را به حداقل رسانده و استهلاک را تا ۶۰٪ کاهش می‌دهد. در صنایع غذایی حتماً باید از روغن‌های گرید غذایی (Food Grade) استفاده شود.
• پایش، نظافت و رسوب‌زدایی مداوم: شستشوی منظم توری‌ها با مواد شوینده مناسب (به‌ویژه در خطوط تولید میوه خشک، سبزیجات و شیرینی‌جات) از تجمع ذرات، چربی‌ها و مسدود شدن منافذ عبور هوای گرم جلوگیری می‌کند. مسدود شدن چشمه‌های توری، کارایی خشک‌کن را به شدت کاهش می‌دهد.
• ترازبندی شفت‌ها و چرخ‌دنده‌های محرک: عدم موازات شفت‌های انتقال نیرو باعث وارد آمدن نیروی ناهمگون به یک سمت توری، سائیدگی ناهمگون پین‌ها و در نهایت انحراف و تاب برداشتن زنجیر در طول مسیر می‌شود.

بررسی تخصصی جنس و آلیاژهای زنجیر توری استیل

انتخاب آلیاژ مناسب بر اساس دمای کاری، میزان رطوبت و نوع مواد شیمیایی موجود در محیط، شرط اصلی دوام و عدم زنگ‌زدگی زنجیر است. در جدول زیر ویژگی انواع متریال کاربردی مقایسه شده است:

انواع بافت زنجیر توری استیل و نحوه انتخاب آن‌ها

شکل بافت توری و تراکم سیم‌ها باید متناسب با ابعاد، وزن و حالت فیزیکی محصول انتخابی باشد. مهم‌ترین انواع بافت زنجیر توری استیل عبارتند از:

• توری وایربلت (Wire Belt): دارای وزن بسیار سبک، انعطاف بالا و سطح باز گسترده جهت عبور کامل هوا؛ مناسب برای محصولات سبک و کوچک مانند بیسکویت، شکلات و خشکبار.
• توری فلت وایر (Flat Wire): دارای سطح کاملاً مسطح و بدون پله برای هدایت مستقیم محصولات؛ جلوگیری از واژگونی قوطی‌ها، کنسروها و ظروف بسته‌بندی.
• توری اسپیرال (Spiral Belt): طراحی‌شده با انعطاف‌ability جانبی بالا جهت استفاده در تونل‌های انجماد مارپیچ (IQF)، اسپیرال‌های خنک‌کننده و مسیرهای منحنی.
• توری بافت متوازن (Balanced Weave): پرمصرف‌ترین و محبوب‌ترین مدل بافت در صنایع غذایی که از زنجیره‌های چپ‌گرد و راست‌گرد تشکیل شده و حرکتی کاملاً مستقیم و بدون انحراف ایجاد می‌کند.

عیب‌یابی مشکلات متداول در کارکرد زنجیر توری

در صورت بروز نقص فنی در خط تولید، جدول عیب‌یابی زیر به شما در شناسایی سریع علت و رفع آن کمک می‌کند:

نقش قطعات جانبی و دستک‌های ترولی در سیستم‌های کانوایر سنگین

علاوه بر زنجیرهای توری در کانوایر‌های زمینی و خشک‌کن‌ها، در خطوط مونتاژ، رنگ‌آمیزی و کانوایرهای هوایی سنگین نیز از مکانیزم‌های آویزان‌کننده و ترولی‌های فورج استفاده می‌شود. این قطعات به دلیل تحمل وزن بالا و شوک‌های مکانیکی شدید، باید از آلیاژهای فولادی فورج‌شده ساخته شوند تا دچار شکستگی نشوند. برای نمونه، انتخاب قطعات استانداردی نظیر دستک ترولی فورج 4 اینچ در خطوط انتقال بار سنگین و همچنین استفاده از دستک ترولی فورج X348 در کانوایرهای هوایی با بار متوسط، نقش بسیار مهمی در هدایت بی‌نقص، روان‌سازی حرکت ترولی‌ها و جلوگیری از افتادن قطعات در طول مسیر تولید ایفا می‌کنند.

نتیجه‌گیری و مشاوره تخصصی

شناخت دقیق سازوکار، انتخاب صحیح آلیاژ استیل بر اساس دما و رطوبت، و اجرای یک برنامه منظم برای نگهداری، طول عمر عملکردی سیستم‌های انتقال را به طور چشمگیری افزایش داده و هزینه‌های جانبی را کاهش می‌دهد. در صورت نیاز به انجام محاسبات فنی مهندسی، انتخاب تراکم بافت مناسب و خرید مستقیم انواع زنجیر توری صنعتی، می‌توانید با کارشناسان مجرب هلدینگ صنعتی مدنی تماس گرفته و از مشاوره تخصصی بهره‌مند شوید.
