در طراحی و تعمیر گیربکسهای صنعتی، انتخاب نوع بیرینگ فقط یک تصمیم ساده برای نگهداری شفت نیست، بلکه مستقیماً بر ظرفیت تحمل بار، طول عمر مجموعه، پایداری چرخدندهها و میزان خرابی سیستم اثر میگذارد. بسیاری از مخاطبان هنگام انتخاب بیرینگ با این سؤال روبهرو میشوند که تفاوت بلبرینگ و رولبرینگ استوانهای دقیقاً در چیست و چرا در شفتهای اصلی گیربکس، معمولاً از رولبرینگهای استوانهای سری NU و NJ استفاده میشود. پاسخ این سؤال در نوع تماس اجزای غلتشی با رینگها نهفته است؛ جایی که بلبرینگ صنعتی با تماس نقطهای و رولبرینگ استوانهای با تماس خطی رفتار میکند و همین تفاوت فیزیکی، ظرفیت تحمل بارهای شعاعی، میزان تغییر شکل، توزیع تنش و عملکرد در شرایط سنگین را بهطور اساسی تغییر میدهد. در این مقاله، بهصورت کامل و کاربردی بررسی میکنیم که چرا رولبرینگ استوانهای برای بارهای شعاعی سنگین در گیربکسها انتخاب مناسبتری است و این انتخاب از نظر مهندسی چه مزیتهایی دارد.

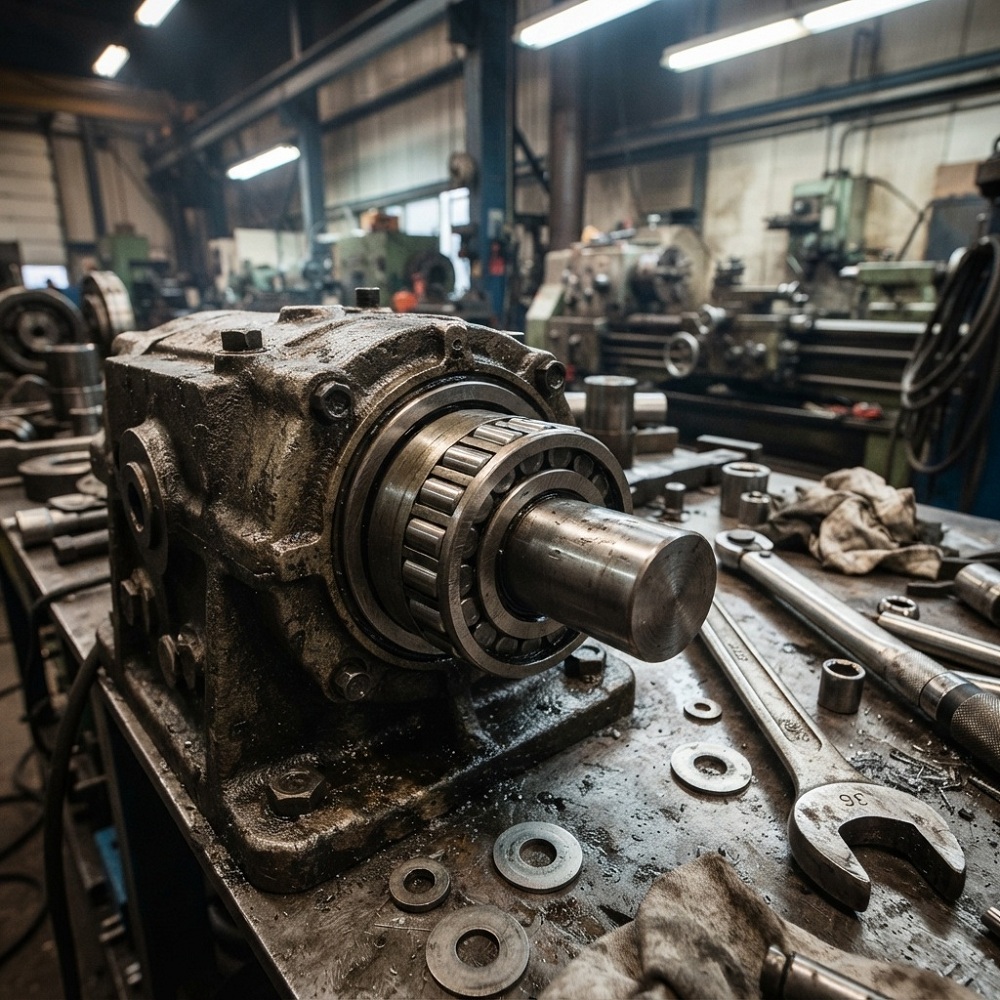

تفاوت بلبرینگ و رولبرینگ استوانهای در ساختار تماس
اصلیترین تفاوت بلبرینگ و رولبرینگ استوانهای در شکل المان غلتشی آنهاست. در بلبرینگ، المان غلتشی بهصورت ساچمه گرد است؛ بنابراین تماس ساچمه با رینگ داخلی و خارجی به شکل نقطهای انجام میشود. این نوع تماس باعث میشود سطح تماس واقعی کوچکتر باشد و در نتیجه تنش واردشده در یک ناحیه محدود متمرکز شود. این ویژگی برای کاربردهایی با سرعت بالا، اصطکاک کم و بارهای متوسط بسیار مفید است، اما وقتی بار شعاعی سنگین وارد میشود، همین تمرکز تنش میتواند محدودیت ایجاد کند.
در مقابل، در رولبرینگ استوانهای از غلتکهای استوانهای استفاده میشود که با رینگها تماس خطی دارند. تماس خطی یعنی بار روی طول بیشتری توزیع میشود و تنش موضعی کاهش پیدا میکند. همین موضوع باعث میشود رولبرینگ استوانهای بتواند بار شعاعی بسیار بیشتری را نسبت به بلبرینگ با ابعاد مشابه تحمل کند. به همین دلیل، وقتی هدف ما انتقال توان بالا در گیربکس و کنترل نیروهای سنگین روی شفت اصلی است، شناخت دقیق تفاوت بلبرینگ و رولبرینگ استوانهای کاملاً ضروری میشود.
چرا تماس خطی برای بارهای شعاعی سنگین مناسبتر است؟
از دیدگاه فیزیکی، هرچه سطح تماس بین اجزای غلتشی و رینگها بیشتر باشد، تنش تماسی بهتر پخش میشود. در بلبرینگ، تماس نقطهای باعث میشود فشار در سطح کوچکی متمرکز شود و در بارهای سنگین، احتمال خستگی سطحی، پوستهپوسته شدن مسیر غلتش و کاهش عمر بیرینگ بیشتر شود. بهبیان ساده، بلبرینگ برای شرایطی طراحی شده که نرمی حرکت و سرعت بالا مهمتر از تحمل حداکثری بار شعاعی باشد.
اما در رولبرینگ استوانهای، غلتکها بهجای نقطه، یک خط تماس مؤثر ایجاد میکنند. این تماس خطی باعث افزایش ظرفیت باربری، کاهش تمرکز تنش و بهبود رفتار بیرینگ در شرایط بارگذاری شدید میشود. در گیربکسها که بارهای شعاعی ناشی از درگیری چرخدندهها زیاد است، این مزیت کاملاً حیاتی است. به همین خاطر، اگر بخواهیم تفاوت بلبرینگ و رولبرینگ استوانهای را از نظر عملکرد واقعی خلاصه کنیم، باید بگوییم که رولبرینگ استوانهای برای تحمل بار شعاعی سنگین ساخته شده، در حالی که بلبرینگ بیشتر برای ترکیبی از سرعت، نرمی و بار کمتر مناسب است.
نقش بارهای شعاعی در عملکرد گیربکسها
در گیربکسهای صنعتی، بخش زیادی از نیروهای وارد بر شفتها از نوع شعاعی هستند. وقتی چرخدندهها درگیر میشوند، نیروی حاصل از انتقال گشتاور به شفت فشار وارد میکند و این فشار باید توسط بیرینگ تحمل شود. هرچه توان انتقالی، قطر چرخدنده یا میزان بار مکانیکی بیشتر باشد، شدت بار شعاعی نیز افزایش پیدا میکند. در چنین شرایطی، انتخاب نادرست بیرینگ میتواند باعث لقی شفت، افزایش ارتعاش، صدای غیرعادی، داغ شدن مجموعه و خرابی زودرس دندهها شود.
اینجاست که تفاوت بلبرینگ و رولبرینگ استوانهای اهمیت عملی پیدا میکند. اگر روی شفت اصلی گیربکس که تحت بار شعاعی شدید قرار دارد از بلبرینگ معمولی استفاده شود، تماس نقطهای ساچمهها خیلی سریعتر تحت تنش قرار میگیرد. اما رولبرینگ استوانهای به دلیل توزیع مناسبتر نیرو، پایداری بیشتری به شفت میدهد و کمک میکند موقعیت چرخدندهها دقیقتر حفظ شود. این موضوع در گیربکسهایی که کار مداوم و بار سنگین دارند، کاملاً تعیینکننده است.

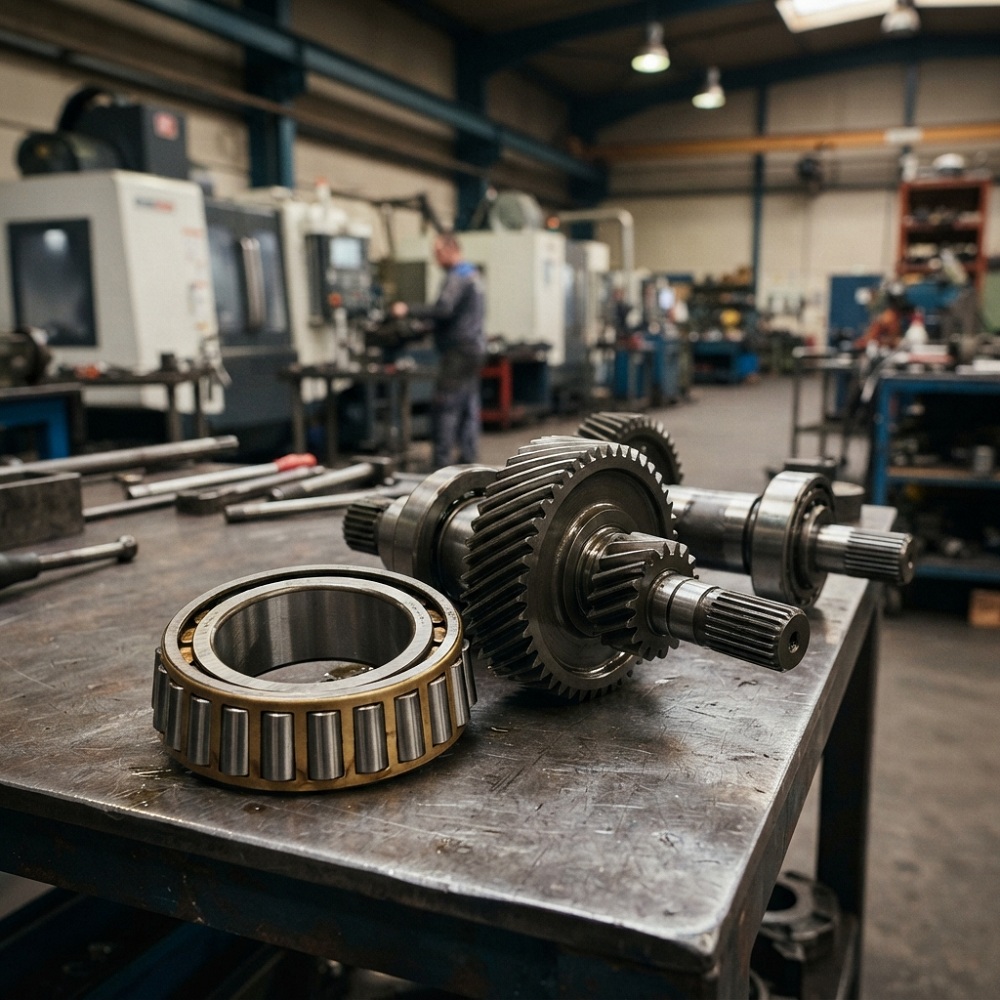

چرا در شفت اصلی گیربکس از رولبرینگ استوانهای استفاده میشود؟
شفت اصلی گیربکس یکی از حساسترین قسمتهای مجموعه است، چون هم بار انتقالی بالایی دارد و هم باید موقعیت دقیق خود را نسبت به چرخدندهها حفظ کند. هر نوع تغییر شکل، لقی یا ناپایداری در این شفت مستقیماً روی درگیری دندهها اثر میگذارد و میتواند باعث سایش غیرعادی، افزایش صدا و کاهش راندمان شود. در چنین شرایطی، بیرینگی لازم است که ظرفیت بار شعاعی بالا، سختی مناسب و پایداری هندسی مطلوبی داشته باشد؛ ویژگیهایی که رولبرینگ استوانهای بهخوبی فراهم میکند.
در مقایسه با بلبرینگ، رولبرینگ استوانهای تحت بارهای شدید شعاعی تغییر شکل کمتری دارد و بهتر میتواند شفت را در وضعیت پایدار نگه دارد. همین مسئله دلیل اصلی استفاده گسترده از آن در شفتهای اصلی گیربکسهای صنعتی است. در واقع، اگر بخواهیم از منظر کاربردی به تفاوت بلبرینگ و رولبرینگ استوانهای نگاه کنیم، باید بگوییم که بلبرینگ برای بسیاری از کاربردهای عمومی خوب است، اما برای شفت اصلی گیربکس که بار شعاعی سنگین دارد، معمولاً انتخاب اول مهندسان رولبرینگ استوانهای است.
آشنایی با سریهای NU و NJ در رولبرینگ استوانهای
در میان انواع رولبرینگهای استوانهای، سریهای NU و NJ در گیربکسها بسیار پرکاربرد هستند. دلیل این موضوع فقط ظرفیت باربری بالا نیست، بلکه به نحوه هدایت شفت و کنترل حرکت محوری نیز مربوط میشود. سری NU معمولاً اجازه جابهجایی محوری نسبی بین شفت و هوزینگ را در یک محدوده مشخص میدهد و برای جبران انبساط حرارتی بسیار مفید است. این ویژگی در گیربکسهایی که در اثر کارکرد مداوم گرم میشوند اهمیت زیادی دارد.
سری NJ علاوه بر تحمل بار شعاعی، میتواند شفت را از یک جهت در برابر بار محوری نیز هدایت کند. این موضوع باعث میشود در طراحی برخی گیربکسها که نیاز به کنترل موقعیت محوری شفت وجود دارد، انتخاب مناسبی باشد. به همین دلیل، وقتی درباره تفاوت بلبرینگ و رولبرینگ استوانهای صحبت میکنیم، فقط ظرفیت باربری مطرح نیست؛ بلکه انعطافپذیری طراحی و امکان پاسخگویی به نیازهای حرکتی و حرارتی سیستم هم نقش مهمی در انتخاب رولبرینگهای سری NU و NJ دارد.
مزیتهای مهم سریهای NU و NJ
- تحمل بسیار بالای بارهای شعاعی
- پایداری مناسب برای شفتهای اصلی گیربکس
- امکان جبران انبساط حرارتی در برخی طراحیها
- کنترل بهتر موقعیت شفت نسبت به چرخدندهها
- مناسب برای شرایط کاری سنگین و مداوم

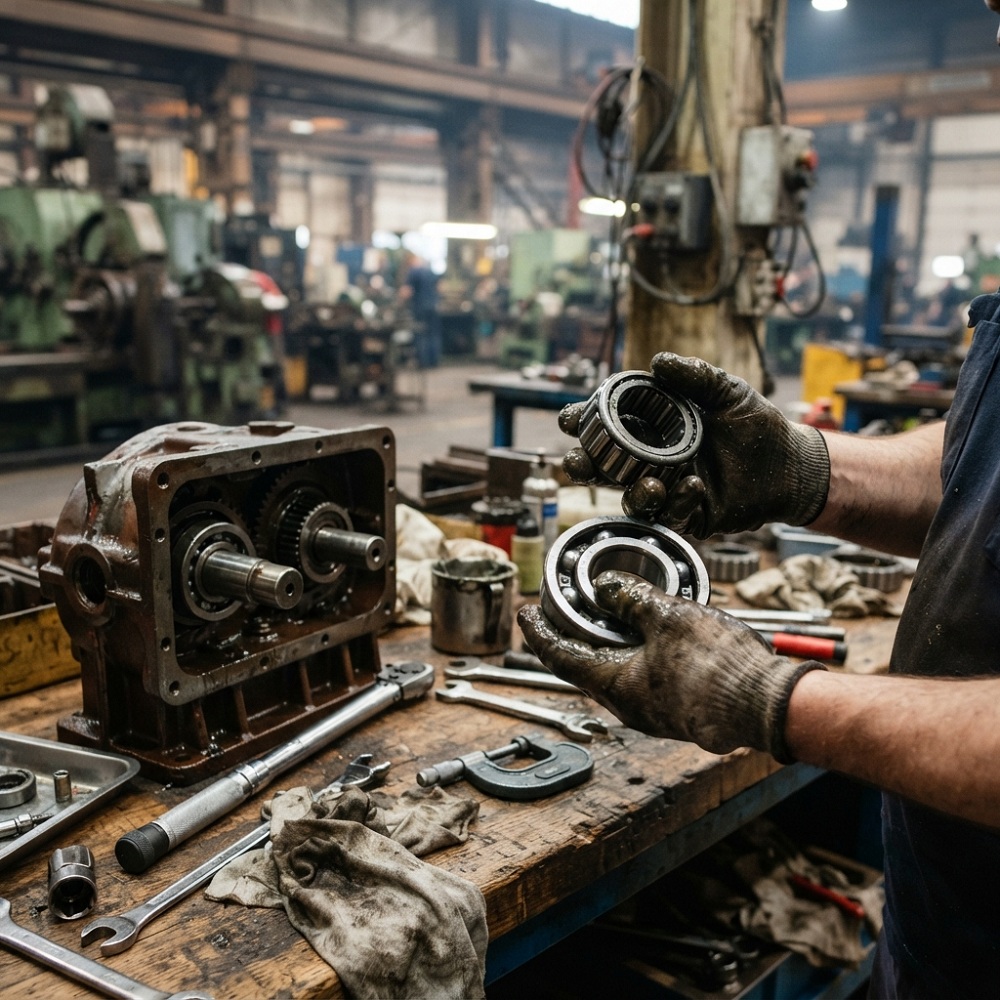

مقایسه ظرفیت باربری بلبرینگ و رولبرینگ استوانهای: تفاوت بلبرینگ و رولبرینگ استوانهای
بلبرینگ و رولبرینگ از نظر تحمل بار تفاوت مهمی دارند. بلبرینگ بهدلیل تماس نقطهای بین ساچمه و رینگ، برای سرعتهای بالاتر و بارهای سبکتر یا متوسط مناسبتر است. در مقابل، رولبرینگ استوانهای بهدلیل تماس خطی، بار شعاعی را در سطح بیشتری پخش میکند و در نتیجه برای تحمل بارهای سنگین در گیربکسها انتخاب بهتری محسوب میشود.
چه زمانی استفاده از بلبرینگ در گیربکس میتواند مشکلساز شود؟
اگر در بخشی از گیربکس که بار شعاعی بالا و شوک مکانیکی وجود دارد از بلبرینگ معمولی استفاده شود، احتمال خرابی زودرس بیرینگ افزایش پیدا میکند. در این حالت ممکن است ساچمهها و مسیر حرکت آنها تحت تنش زیاد قرار بگیرند و علائمی مانند داغ شدن، ایجاد صدا، لرزش و لقی شفت ظاهر شود. این مشکل فقط به خود بیرینگ محدود نمیشود و میتواند روی عمر چرخدندهها، کاسهنمدها و حتی کوپلینگ نیز اثر بگذارد.
در بسیاری از موارد، ریشه خرابیهای تکرارشونده گیربکس به انتخاب اشتباه بیرینگ برمیگردد. به همین دلیل، فهم دقیق تفاوت بلبرینگ و رولبرینگ استوانهای برای تعمیرکار، کارشناس نت و خریدار صنعتی اهمیت زیادی دارد. اگر نوع بار بهدرستی تحلیل نشود، حتی استفاده از برند خوب هم مشکل را حل نمیکند، چون مسئله اصلی در اصلِ انتخاب نوع بیرینگ است.
نشانههای انتخاب نامناسب بیرینگ در گیربکس
- افزایش دمای غیرعادی در ناحیه شفت
- لرزش و صدای بیشتر از حد معمول
- لقی زودهنگام در شفت یا چرخدنده
- کاهش عمر بیرینگ و نیاز به تعویض مکرر
- سایش غیرعادی روی دندهها و اجزای مجاور
تأثیر رولبرینگ استوانهای بر طول عمر گیربکس
استفاده از رولبرینگ استوانهای مناسب میتواند عمر گیربکس را بهطور محسوسی افزایش دهد. این نوع بیرینگ با تحمل بهتر بارهای شعاعی و حفظ پایداری شفت، باعث کاهش لرزش، سایش و فشار اضافی روی چرخدندهها میشود. در نتیجه، مجموعه نرمتر کار میکند و احتمال خرابی زودهنگام قطعات داخلی کمتر میشود.
در انتخاب رولبرینگ استوانهای برای گیربکس به چه نکاتی توجه کنیم؟
برای انتخاب صحیح رولبرینگ استوانهای، فقط دانستن اینکه این نوع بیرینگ برای بار شعاعی مناسب است کافی نیست. باید عواملی مانند میزان بار واقعی، سرعت دوران، دمای کارکرد، شرایط روانکاری، میزان هممحوری شفت و هوزینگ و نوع بار محوری احتمالی نیز بررسی شود. همچنین انتخاب بین سریهای مختلف مانند NU و NJ باید بر اساس نیاز طراحی انجام شود، نه صرفاً بر اساس موجودی بازار.
اگر کاربر شناخت دقیقی از شرایط عملکردی گیربکس نداشته باشد، ممکن است بیرینگی انتخاب کند که از نظر ابعاد درست است اما از نظر عملکرد مناسب نیست. اینجاست که بررسی مهندسی تفاوت بلبرینگ و رولبرینگ استوانهای ارزش واقعی خود را نشان میدهد. انتخاب اصولی بیرینگ، فقط خرید یک قطعه نیست؛ بلکه تصمیمی است که بر راندمان، دوام و پایداری کل سیستم اثر میگذارد.
نکات مهم در انتخاب رولبرینگ استوانهای
- بررسی دقیق نوع و مقدار بار شعاعی
- توجه به نیاز یا عدم نیاز به هدایت محوری
- انتخاب سری مناسب مانند NU یا NJ
- کنترل شرایط روانکاری و دمای کاری
- توجه به کیفیت برند و اصالت قطعه
برای انتخاب و خرید رولبرینگ استوانهای مناسب، بررسی اصالت کالا، ظرفیت باربری و تطابق مشخصات فنی با نوع کاربرد اهمیت زیادی دارد؛ بهویژه در تجهیزاتی مانند گیربکس صنعتی که بیرینگ نقش مستقیمی در دوام و پایداری عملکرد مجموعه دارد. مجموعه گروه صنعتی مدنی با تأمین انواع بلبرینگ صنعتی و رولبرینگهای مورد استفاده در کاربردهای سنگین، میتواند گزینهای قابلاعتماد برای صنعتگران و خریداران فنی باشد تا قطعه مناسب را متناسب با نیاز واقعی دستگاه انتخاب کنند.
جمعبندی
اگر بخواهیم بهصورت فنی و کاربردی پاسخ دهیم که چرا در گیربکسها از رولبرینگ استوانهای استفاده میشود، باید به اصل مهم تفاوت بلبرینگ و رولبرینگ استوانهای برگردیم: بلبرینگ با تماس نقطهای برای سرعتهای بالاتر و بارهای سبکتر تا متوسط مناسبتر است، در حالی که رولبرینگ استوانهای با تماس خطی، ظرفیت بسیار بیشتری برای تحمل بارهای شعاعی سنگین دارد. همین تفاوت در نوع تماس باعث میشود رولبرینگهای استوانهای، بهویژه سریهای NU و NJ، در شفتهای اصلی گیربکس انتخابی مهندسی، مطمئن و رایج باشند. در نتیجه، هرجا بار شعاعی بالا، پایداری شفت، دقت درگیری چرخدندهها و طول عمر بیشتر مجموعه اهمیت داشته باشد، رولبرینگ استوانهای نسبت به بلبرینگ برتری مشخصی پیدا میکند.
