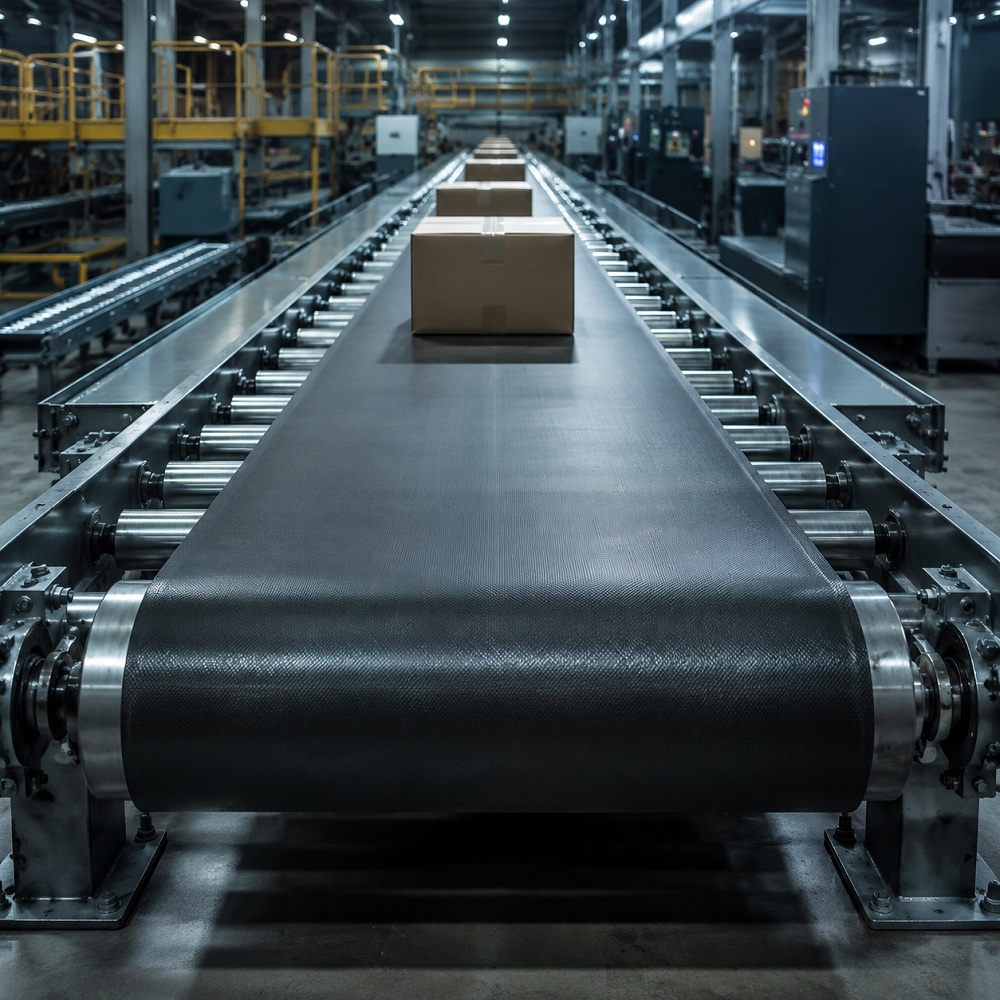

در بسیاری از خطوط انتقال، یکی از رایجترین و پرهزینهترین مشکلات، انحراف تسمه از مسیر اصلی و حرکت آن به یک سمت است؛ مسئلهای که اگر بهموقع برطرف نشود، میتواند باعث آسیب به تسمه، استهلاک شاسی، خرابی رولیک صنعتی، کاهش راندمان خط و حتی توقف تولید شود. به همین دلیل، آشنایی با آموزش تنظیم تسمه نوار نقاله برای اپراتورها، مسئولان نگهداری و مدیران فنی اهمیت زیادی دارد. تنظیم صحیح نوار نقاله فقط به یک رگلاژ ساده محدود نمیشود، بلکه مجموعهای از بررسیها مانند همراستایی درامها، تنظیم رولیکها، کنترل کشش تسمه، بررسی بارگذاری و وضعیت سازه را در بر میگیرد. وقتی این عوامل بهدرستی بررسی و اصلاح شوند، تسمه در مرکز مسیر حرکت میکند، عمر قطعات بیشتر میشود و عملکرد کل سیستم انتقال پایدارتر و ایمنتر خواهد بود.
چرا تسمه نوار نقاله از مسیر خارج میشود؟
انحراف تسمه معمولا یک علت واحد ندارد و اغلب نتیجه چند ایراد همزمان است. برای مثال، ممکن است درام انتهایی یا همان Tail Pulley کمی زاویهدار نصب شده باشد، رولیکها در یک راستا قرار نگرفته باشند، بار بهصورت نامتقارن روی تسمه ریخته شود یا کشش دو سمت تسمه یکسان نباشد. حتی در برخی موارد، تجمع گردوغبار و مواد روی رولیک یا پولی هم باعث تغییر رفتار تسمه میشود.
نکته مهم این است که پیش از هر اقدامی برای رگلاژ، باید علت اصلی یا محتملترین علت شناسایی شود. اگر بدون عیبیابی فقط پیچهای تنظیم را جابهجا کنید، ممکن است مشکل موقتا کمتر شود اما در مدت کوتاه دوباره برگردد. در آموزش تنظیم تسمه نوار نقاله همیشه توصیه میشود ابتدا منشأ انحراف مشخص شود و بعد تنظیمات مرحلهبهمرحله انجام گیرد.
اولین قدم قبل از تنظیم تسمه چیست؟
قبل از شروع تنظیم، باید کل مسیر نوار نقاله در حالت خاموش و سپس در صورت امکان در حالت کار بررسی شود. این بازدید اولیه کمک میکند مشخص شود انحراف تسمه از کدام نقطه آغاز میشود. بسیار مهم است که تشخیص دهید تسمه از ابتدا کج حرکت میکند یا پس از عبور از یک بخش مشخص دچار انحراف میشود، چون این موضوع محل ایراد را بهتر نشان میدهد.
همچنین باید از سالم بودن اجزای اصلی مطمئن شوید. اگر شاسی تاب داشته باشد، رولیکها قفل شده باشند، درام روکشدار دچار خوردگی شده باشد یا خود تسمه در لبهها آسیب دیده باشد، صرفا با تنظیم مکانیکی مشکل بهطور کامل برطرف نمیشود. در واقع، آموزش تنظیم تسمه نوار نقاله زمانی نتیجه میدهد که قطعات پایه در وضعیت قابل قبول باشند.
علائم مشخصی که نشان میدهد تسمه نیاز به تنظیم دارد
چند نشانه رایج وجود دارد که به شما میگوید سیستم نیاز به بازبینی و تنظیم دارد:
- حرکت مداوم تسمه به یک سمت در یک نقطه مشخص
- سایش لبههای تسمه یا برخورد آن با شاسی
- ریزش مواد از یک سمت نوار بیشتر از سمت دیگر
- ایجاد صدای غیرعادی از رولیکها یا پولیها
- کاهش عمر تسمه و افزایش دفعات توقف خط
اگر این نشانهها نادیده گرفته شوند، مشکل بهمرور از یک انحراف ساده به خرابی جدی تبدیل میشود. به همین دلیل، رسیدگی سریع و اصولی بخش مهمی از نگهداری پیشگیرانه در خطوط انتقال است.
نقش درام انتهایی (Tail Pulley) در تنظیم تسمه
درام انتهایی یکی از مهمترین نقاط در کنترل مسیر حرکت تسمه است. اگر این درام نسبت به محور نوار نقاله کاملا موازی نباشد، تسمه تمایل پیدا میکند به سمتی حرکت کند که کشش بیشتری احساس میکند. به همین دلیل، کوچکترین ناهماهنگی در موقعیت Tail Pulley میتواند باعث انحراف محسوس تسمه شود.
در بسیاری از مواقع، اپراتورها برای اصلاح انحراف، ابتدا به سراغ رولیکها میروند؛ در حالی که مشکل اصلی از درام انتهایی است. در آموزش تنظیم تسمه نوار نقاله باید توجه داشت که رگلاژ Tail Pulley یکی از حساسترین مراحل کار است و باید با تغییرات بسیار جزئی و کنترلشده انجام شود، نه با جابهجاییهای بزرگ و ناگهانی.

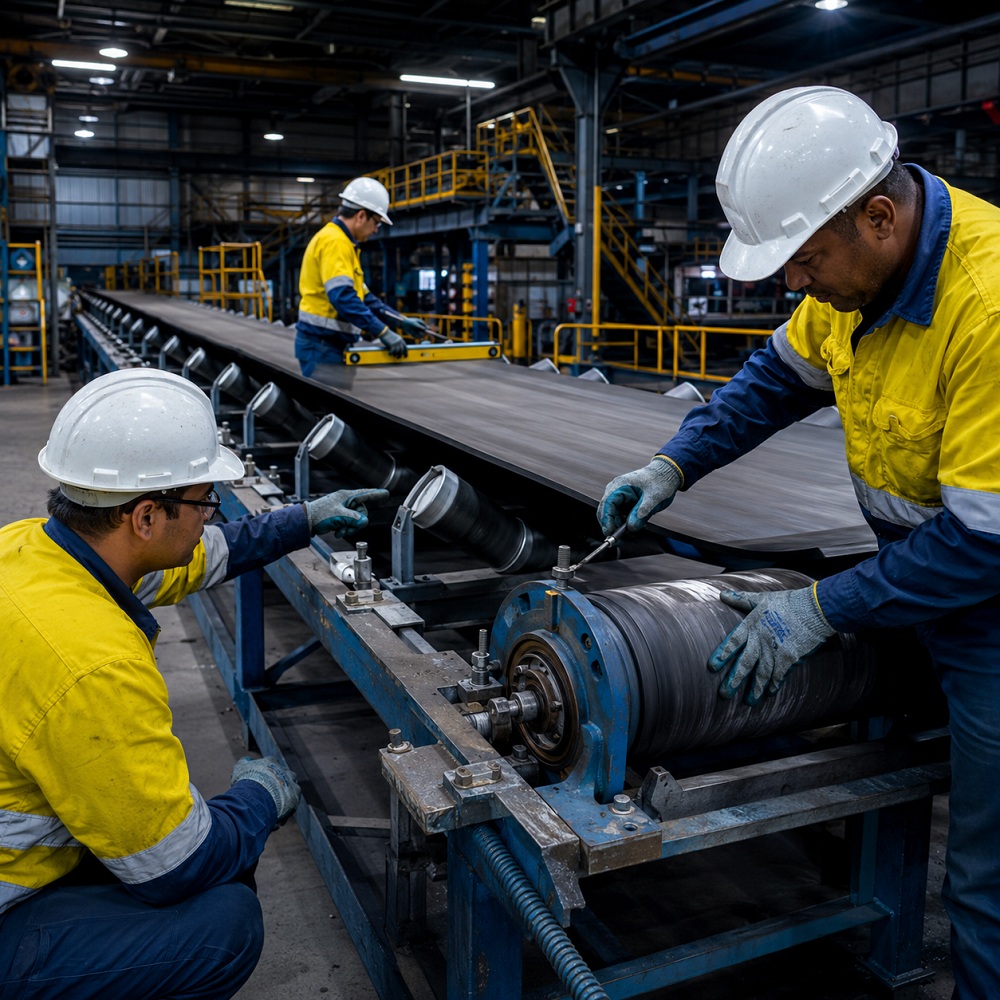

نحوه رگلاژ کردن Tail Pulley بهصورت اصولی
برای تنظیم درست درام انتهایی، بهتر است روند کار مرحلهای باشد:
- ابتدا وضعیت فعلی دو پیچ تنظیم دو طرف درام را بررسی و علامتگذاری کنید تا بدانید از کجا شروع کردهاید.
- تسمه را در حالت کار مشاهده کنید و مشخص کنید به کدام سمت منحرف میشود.
- در بیشتر موارد، تنظیم بسیار جزئی در یکی از طرفین درام کافی است؛ تغییر زیاد معمولا نتیجه را بدتر میکند.
- بعد از هر تغییر، چند دور به تسمه زمان بدهید تا واکنش واقعی آن مشخص شود.
- اگر نتیجه مناسب نبود، تنظیم را بهصورت تدریجی ادامه دهید و از تغییر همزمان شدید در هر دو طرف خودداری کنید.
اصل مهم این است که عجله نکنید. یکی از خطاهای رایج در آموزش تنظیم تسمه نوار نقاله این است که فرد در مدت کوتاه چند تنظیم مختلف انجام میدهد و در نهایت نمیفهمد کدام تغییر موثر بوده است. تنظیم موفق، آرام، دقیق و همراه با مشاهده مداوم است.
تنظیم رولیکها چه تاثیری در مرکز نگهداشتن تسمه دارد؟
رولیکها وظیفه هدایت و پشتیبانی از تسمه را بر عهده دارند و اگر حتی چند رولیک از راستای صحیح خارج شده باشند، رفتار تسمه در همان ناحیه بههم میریزد. گاهی تسمه تا قبل از رسیدن به یک ایستگاه رولیک کاملا عادی حرکت میکند اما بعد از آن نقطه منحرف میشود؛ این نشانه خوبی است که مشکل احتمالا در همان محدوده قرار دارد.
رولیکهای باربر، رولیکهای برگشت و رولیکهای راهنما هر کدام میتوانند در مرکز ماندن تسمه اثرگذار باشند. در یک سیستم سالم، رولیکها باید آزادانه بچرخند، در یک محور باشند و نسبت به شاسی زاویه ناخواسته نداشته باشند. بنابراین، بخشی مهم از آموزش تنظیم تسمه نوار نقاله به بررسی دقیق وضعیت رولیکها اختصاص دارد.
چگونه رولیکها را تنظیم کنیم؟
برای تنظیم رولیکها بهتر است این نکات را بهصورت موردی در نظر بگیرید:
- شناسایی نقطه شروع انحراف: اگر تسمه بعد از یک یا چند رولیک خاص منحرف میشود، ابتدا همان بخش را بررسی کنید.
- کنترل همراستایی: پایه رولیک باید نسبت به محور طولی نوار نقاله درست قرار گرفته باشد؛ هر زاویه ناخواسته میتواند مسیر تسمه را عوض کند.
- بررسی آزاد بودن چرخش: رولیکی که گیر کرده یا سفت میچرخد، رفتار تسمه را تغییر میدهد و باید تعمیر یا تعویض شود.
- تنظیم تدریجی: در صورت نیاز به اصلاح زاویه، تغییرات باید بسیار کم باشد تا نتیجه دقیق ارزیابی شود.
- بازبینی پس از تنظیم: بعد از هر اصلاح، عملکرد تسمه را در چند دقیقه بررسی کنید تا مطمئن شوید انحراف کاهش یافته است.
در عمل، تنظیم رولیکها زمانی موثر است که با مشاهده دقیق همراه باشد. صرف دیدن کج شدن تسمه کافی نیست؛ باید دید این انحراف از کدام نقطه شروع میشود و کدام رولیک در تغییر مسیر آن نقش دارد.
آیا کشش تسمه هم باعث انحراف میشود؟
بله، یکی از عوامل مهم انحراف تسمه، کشش نامتعادل است. اگر یک سمت تسمه نسبت به سمت دیگر بیشتر تحت کشش باشد، تسمه در حین حرکت تمایل پیدا میکند از مسیر مرکزی خارج شود. این مشکل در سیستمهایی که مدت زیادی کار کردهاند یا تنظیمات اولیه آنها دقیق نبوده، بیشتر دیده میشود.
البته کشش فقط برای جلوگیری از لغزش نیست، بلکه در حفظ تعادل حرکتی تسمه هم نقش دارد. در آموزش تنظیم تسمه نوار نقاله باید به این نکته توجه شود که تنظیم کشش باید با توجه به نوع تسمه، طول مسیر، نوع بار و شرایط کاری انجام شود. کشش بیش از حد نیز به همان اندازه مضر است و میتواند به یاتاقانها، درامها و خود تسمه فشار اضافه وارد کند.
تاثیر بارگذاری نامتقارن بر حرکت تسمه
گاهی ایراد از خود نوار نقاله نیست، بلکه نحوه بارریزی روی تسمه باعث انحراف میشود. وقتی مواد یا بستهها بیشتر در یک سمت روی تسمه قرار میگیرند، توزیع وزن نامتوازن میشود و این موضوع میتواند مسیر حرکت تسمه را تغییر دهد. این مسئله بهویژه در خطوطی که بار بهصورت پیوسته و با سرعت بالا تغذیه میشود، بسیار مهم است.
برای همین، اگر بعد از رگلاژ مکانیکی هنوز مشکل پابرجاست، باید سیستم بارگیری یا قیف ورودی هم بررسی شود. گاهی با اصلاح نقطه تخلیه مواد یا یکنواخت کردن بارگذاری، مشکل بدون تغییرات جدی در درام و رولیک برطرف میشود. این بخش از آموزش تنظیم تسمه نوار نقاله معمولا نادیده گرفته میشود، در حالی که در عمل بسیار تعیینکننده است.
اشتباهات رایج هنگام تنظیم تسمه نوار نقاله
برخی خطاها باعث میشوند فرآیند تنظیم نهتنها موثر نباشد، بلکه وضعیت را بدتر کند:
- تنظیم بدون عیبیابی: بسیاری از افراد قبل از شناسایی علت، مستقیم سراغ پیچهای رگلاژ میروند.
- تغییرات شدید و ناگهانی: اصلاح زیاد در یک مرحله باعث میشود واکنش واقعی تسمه قابل تحلیل نباشد.
- بیتوجهی به شاسی و سازه: اگر سازه تاب داشته باشد، تنظیم موضعی نتیجه پایدار نمیدهد.
- نادیده گرفتن رولیک معیوب: رولیک قفلشده یا خوردهشده میتواند کل تنظیمات را بیاثر کند.
- بررسی نکردن بارگذاری: وقتی بار نامتقارن است، حتی بهترین تنظیم مکانیکی هم ممکن است جواب کامل ندهد.
شناخت این اشتباهات کمک میکند زمان کمتری صرف آزمونوخطا شود و روند تنظیم بهصورت حرفهایتر پیش برود.
چه زمانی باید بهجای تنظیم، قطعه را تعویض کرد؟
همیشه مشکل با تنظیم برطرف نمیشود. اگر رولیک تاب برداشته، بلبرینگ آن خراب شده، روکش پولی ساییده شده یا لبههای تسمه آسیب جدی دیده باشند، ادامه کار با همان قطعه فقط زمان خرابی را عقب میاندازد. در چنین شرایطی، تعمیر یا تعویض قطعه تصمیم منطقیتری است.
همچنین اگر انحراف تسمه بهصورت تکرارشونده رخ میدهد و پس از هر تنظیم دوباره برمیگردد، باید احتمال فرسودگی قطعات یا ایراد ساختاری را جدی گرفت. آموزش تنظیم تسمه نوار نقاله زمانی مفید است که مرز بین «قابل تنظیم بودن» و «نیاز به تعویض» بهدرستی تشخیص داده شود.
در بسیاری از موارد، مشکل انحراف تسمه تنها با تنظیم برطرف نمیشود و فرسودگی قطعاتی مانند درام (توپی) نوار نقاله یا خود تسمه کانوایر عامل اصلی ایجاد اختلال است. به همین دلیل، هنگام تعمیر یا بازسازی خطوط انتقال، استفاده از قطعات استاندارد و متناسب با شرایط کاری اهمیت زیادی دارد. بسیاری از واحدهای صنعتی برای تأمین این تجهیزات و قطعات مرتبط با سیستمهای انتقال مواد، از خدمات مجموعههای تخصصی مانند گروه صنعتی مدنی استفاده میکنند تا عملکرد و دوام سیستم در بلندمدت حفظ شود.
نکات ایمنی هنگام تنظیم نوار نقاله
تنظیم نوار نقاله بدون رعایت ایمنی میتواند بسیار خطرناک باشد. چون بخشهای گردان، نقاط گیر و کشش تسمه همگی ریسک ایجاد حادثه دارند. به همین دلیل، قبل از هر مداخله باید دستورالعمل ایمنی مجموعه رعایت شود و فقط افراد آموزشدیده وارد فرآیند تنظیم شوند.
چند اصل ایمنی مهم عبارتاند از:
- پیش از تنظیمات اصلی، در صورت امکان از روشهای ایمن توقف و قفلگذاری استفاده شود.
- از نزدیک کردن دست، لباس یا ابزار آزاد به بخشهای متحرک خودداری شود.
- تنظیمات در حضور فرد آشنا به عملکرد دستگاه انجام شود.
- محیط اطراف نوار نقاله تمیز و بدون مانع باشد.
- بعد از پایان تنظیم، عملکرد سیستم در شرایط کنترلشده بررسی شود.
- ایمنی در این کار یک موضوع جانبی نیست، بلکه بخشی از فرآیند حرفهای تنظیم است.
جمعبندی
کج حرکت کردن تسمه یکی از مشکلات رایج اما قابل کنترل در سیستمهای انتقال است؛ به شرطی که علت آن بهدرستی شناسایی شود و تنظیمات با دقت انجام گیرد. رگلاژ اصولی Tail Pulley، تنظیم درست رولیکها، کنترل کشش تسمه و توجه به نحوه بارگذاری، مهمترین عوامل در مرکز نگهداشتن نوار نقاله هستند. اگر این موارد بهصورت مرحلهای و همراه با بازدید فنی انجام شوند، میتوان از سایش زودرس تسمه، توقف خط و هزینههای اضافی جلوگیری کرد. در نهایت، آموزش تنظیم تسمه نوار نقاله زمانی بیشترین اثر را دارد که با نگهداری منظم، دقت عملیاتی و رعایت ایمنی همراه باشد.
