آیا تا به حال این سوال برایتان پیش آمده که چرا یک شفت فولادی مستحکم در یک گیربکس صنعتی، بدون تحمل هیچ ضربه مستقیمی، به طور ناگهانی دچار شکستگی میشود؟ پاسخ در یک پدیده نامرئی اما فوقالعاده مخرب نهفته است: ارتعاشات پیچشی (Torsional Vibrations). این ارتعاشات، دشمن خاموش سیستمهای انتقال قدرت هستند و درک نحوه مهار آنها، مرز بین یک سیستم کارآمد و یک خط تولید پرهزینه و پر از خرابی را مشخص میکند. در این تحلیل عمیق مهندسی، ما به کالبدشکافی کوپلینگ NORMEX میپردازیم تا بفهمیم چگونه یک قطعه به ظاهر ساده، با استفاده از علم مواد و طراحی هوشمند، این ارتعاشات مخرب را خنثی میکند.
ارتعاشات پیچشی: دشمن پنهان تجهیزات شما
برخلاف ارتعاشات خطی که باعث بالا و پایین رفتن دستگاه میشوند، ارتعاشات پیچشی نوسانات سریع و نامنظم گشتاور حول محور شفت هستند. تصور کنید یک شفت در حال چرخش، به طور مداوم و با فرکانس بالا در جهت چرخش و خلاف آن “پیچ” میخورد و “باز” میشود. این پدیده دقیقاً همان ارتعاش پیچشی است.
منابع اصلی این ارتعاشات در صنعت عبارتند از:
- استارت ناگهانی الکتروموتورها: گشتاور اولیه بسیار بالا در لحظه راهاندازی، یک شوک پیچشی به کل سیستم وارد میکند.
- موتورهای احتراق داخلی: چرخههای متناوب احتراق در موتورهای دیزل، گشتاور را به صورت پالسی و غیریکنواخت منتقل میکنند.
- تغییرات بار ناگهانی: در تجهیزاتی مانند پمپها، کمپرسورها و سنگشکنها، تغییر ناگهانی بار کاری باعث ایجاد نوسانات شدید گشتاور میشود.
اگر این ارتعاشات مهار نشوند، اثرات فاجعهباری به همراه خواهند داشت:
- خستگی مواد (Fatigue): تنشهای مکرر باعث ایجاد ترکهای میکروسکوپی در شفتها، دندهها و یاتاقانها شده و در نهایت منجر به شکستگی ناگهانی قطعه، حتی در بارهای کمتر از حد طراحی، میشود. (برای مطالعه بیشتر در این زمینه میتوانید به منابع معتبر مانند صفحه ویکیپدیای خستگی مواد مراجعه کنید).
- فرسایش سریع قطعات: لرزشهای دائمی باعث سایش سریعتر دندانههای چرخدندهها، ساچمههای بلبرینگها و سطوح یاتاقانها میشود.
- ایجاد صدای ناهنجار و کاهش دقت: در ماشینآلات دقیق، این ارتعاشات میتوانند کیفیت محصول نهایی را به شدت تحت تاثیر قرار دهند.

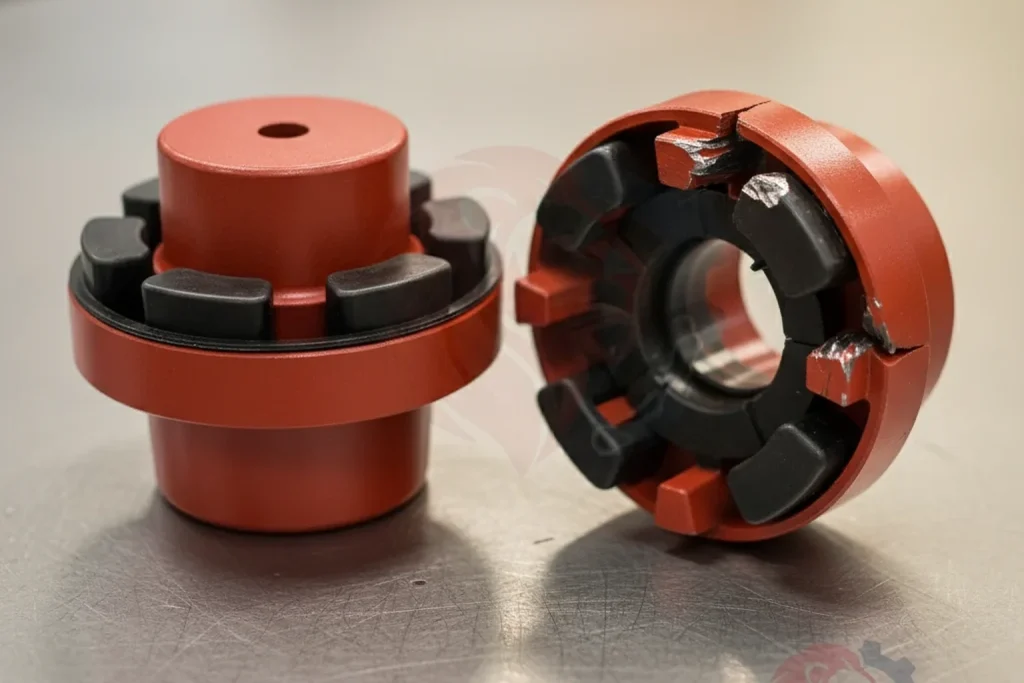

کالبدشکافی کوپلینگ NORMEX: علم پشت جذب ارتعاش
یک کوپلینگ معمولی صرفاً دو شفت را به هم متصل میکند، اما یک کوپلینگ مهندسیشده مانند NORMEX، یک میراکننده (Damper) فعال در سیستم انتقال قدرت است. راز عملکرد آن در ترکیب هوشمندانه ماده و طراحی نهفته است.
۱. ماده، قهرمان داستان: رابط الاستومری (Spider)
قلب تپنده کوپلینگ NORMEX، قطعهای الاستومری به نام “رابط” یا “عنکبوتی” (Spider) است که معمولاً از جنس لاستیک نیتریل بوتادین (NBR) ساخته میشود. این ماده به دلیل دو ویژگی کلیدی انتخاب شده است: انعطافپذیری بالا و مقاومت عالی در برابر روغن و حرارت. اما ویژگی بنیادی که آن را به یک جاذب ارتعاش تبدیل میکند، هیسترزیس (Hysteresis) نام دارد.
۲. مفهوم کلیدی “هیسترزیس”: تبدیل ارتعاش به حرارت
هیسترزیس در علم مواد به پدیدهای اطلاق میشود که در آن، یک ماده الاستیک پس از تغییر شکل و بازگشت به حالت اولیه، تمام انرژی دریافتی را پس نمیدهد. به زبان سادهتر:
تصور کنید یک کش لاستیکی را با سرعت میکشید و رها میکنید. اگر این کار را چندین بار تکرار کنید، متوجه میشوید که کش کمی گرم شده است. این گرما، همان انرژی مکانیکی (انرژی کشش شما) است که توسط ماده جذب شده و به جای بازگشت به صورت حرکت، به انرژی حرارتی تبدیل شده است.
رابط الاستومری کوپلینگ NORMEX دقیقاً همین کار را با ارتعاشات پیچشی انجام میدهد. هر پالس یا شوک گشتاور که به کوپلینگ میرسد، باعث فشرده شدن و تغییر شکل این رابط لاستیکی میشود. به لطف پدیده هیسترزیس، بخش قابل توجهی از این انرژی ارتعاشی مخرب در درون مولکولهای لاستیک به حرارت (در مقیاس بسیار جزئی و قابل چشمپوشی) تبدیل شده و از انتقال آن به شفت دیگر جلوگیری میشود. در واقع، رابط الاستومری مانند یک اسفنج برای انرژیهای ناخواسته عمل میکند.
۳. نقش طراحی پنجهها: مهندسی پیشفشار (Pre-compression)
ماده به تنهایی کافی نیست؛ طراحی مکانیکی نیز نقشی حیاتی ایفا میکند. برخلاف برخی کوپلینگها با پنجههای صاف، هابهای فلزی کوپلینگ NORMEX دارای پنجههای منحنی هستند. این طراحی هوشمندانه باعث میشود که رابط الاستومری حتی در حالت سکون، همیشه تحت یک “فشار اولیه” یا “پیشفشار” قرار داشته باشد.
این پیشفشار دو مزیت بزرگ به همراه دارد:
- حذف کامل لقی (Zero Backlash): به دلیل فشرده بودن دائمی رابط، هیچ فضای خالی یا لقی بین پنجههای فلزی و رابط لاستیکی وجود ندارد. این ویژگی باعث میشود انتقال گشتاور به صورت آنی و با دقت بسیار بالا انجام شود که برای کاربردهای حساس حیاتی است.
- افزایش کارایی جذب ضربه: پیشفشار، رابط را در حالت آمادهباش برای جذب ضربه نگه میدارد و از کوبیده شدن ناگهانی آن در لحظه استارت جلوگیری میکند، که این امر عمر خود رابط را نیز افزایش میدهد.
فراتر از جذب ارتعاش: نگاهی به اصل حیاتی “Fail-Safe”
یکی از برجستهترین ویژگیهای مهندسی در کوپلینگ NORMEX، خاصیت Fail-Safe یا “ایمن در برابر خرابی” است. این مفهوم به معنای “طراحی یک قطعه به گونهای است که در صورت خرابی، باعث توقف فاجعهبار و زنجیرهای کل سیستم نشود.”
در کوپلینگ NORMEX، حتی اگر رابط الاستومری به دلیل فرسودگی شدید یا تحمل بار بیش از حد، کاملاً متلاشی شود، سیستم از کار نمیافتد. طراحی پنجههای فلزی به گونهای است که پس از از بین رفتن رابط، مستقیماً با یکدیگر درگیر میشوند. در این حالت، کوپلینگ همچنان انتقال قدرت را (هرچند با صدا و لرزش زیاد که به اپراتور هشدار میدهد) حفظ میکند. این ویژگی به تیم تعمیر و نگهداری فرصت میدهد تا سیستم را به صورت کنترلشده و ایمن متوقف کنند و از آسیبهای جدیتر به گیربکس، موتور یا سایر تجهیزات گرانقیمت جلوگیری نمایند.
نتیجهگیری: از تئوری مهندسی تا عملکرد واقعی در صنعت
همانطور که دیدیم، کوپلینگ NORMEX صرفاً یک اتصالدهنده ساده نیست؛ بلکه یک قطعه مهندسیشده و یک “میراکننده ارتعاش” است که با بهرهگیری از سه اصل کلیدی، از سلامت سیستم انتقال قدرت شما محافظت میکند:
- هیسترزیس مواد: برای تبدیل انرژی ارتعاشی مخرب به حرارت.
- طراحی پیشفشار: برای حذف لقی و افزایش دقت.
- مکانیزم Fail-Safe: برای جلوگیری از توقف فاجعهبار سیستم.
درک این مفاهیم به شما کمک میکند تا هنگام انتخاب قطعات، از میان انواع کوپلینگ صنعتی، انتخابی هوشمندانه و مبتنی بر دانش فنی داشته باشید. انتخاب درست کوپلینگ، یک سرمایهگذاری مستقیم برای افزایش طول عمر تجهیزات و کاهش هزینههای نگهداری است.
برای بحثهای فنی عمیقتر و تحلیل چالشهای ارتعاشی در سیستمهای صنعتی خود، تیم مهندسی ما که در زمینه ساخت و طراحی کوپلینگ صنعتی تخصص دارد، آماده ارائه مشاوره و راهکارهای سفارشی به شماست.
سوالات متداول (FAQ) ب
سوال ۱:
ارتعاش پیچشی چیست و چرا برای ماشینآلات صنعتی خطرناک است؟
پاسخ ۱:
ارتعاش پیچشی، نوسانات سریع گشتاور حول محور شفت است که معمولاً به دلیل بارهای ناگهانی یا عملکرد نامنظم موتور ایجاد میشود. این پدیده میتواند باعث خستگی فلز، شکستگی شفتها، آسیب به گیربکسها و کاهش شدید عمر مفید تجهیزات شود.
سوال ۲:
نقش اصلی رابط (المنت) الاستومری در کوپلینگ NORMEX چیست؟
پاسخ ۲:
این رابط انعطافپذیر از جنس Perbunan (NBR)، انرژی ناشی از ارتعاشات پیچشی را جذب کرده و آن را به حرارت تبدیل میکند (پدیده هیسترزیس). این عمل باعث میرا شدن (Damping) نوسانات و جلوگیری از انتقال آنها به سایر اجزای سیستم میشود و عملکردی نرم و پایدار را تضمین میکند.
سوال ۳:
مفهوم Fail-Safe (ایمن در برابر خطا) در کوپلینگ NORMEX به چه معناست؟
پاسخ ۳:
Fail-Safe به این معنی است که حتی اگر رابط الاستومری به دلیل بار بیش از حد یا فرسودگی از بین برود، پنجههای فلزی دو هاب (Hub) به صورت مستقیم با هم درگیر میشوند. این ویژگی از قطع کامل انتقال نیرو جلوگیری کرده و اجازه میدهد سیستم به صورت اضطراری به کار خود ادامه دهد تا در زمان مناسب متوقف و تعمیر شود.
سوال ۴:
چرا پیشفشار (Pre-compression) در المنتهای کوپلینگ NORMEX اهمیت دارد؟
پاسخ ۴:
المنتهای الاستومری در زمان نصب تحت یک فشار اولیه یا پیشفشار قرار میگیرند. این کار باعث میشود که المنتها همیشه در حالت فشرده باقی بمانند و هیچ فضای خالی (Backlash) بین آنها و پنجههای فلزی وجود نداشته باشد. این ویژگی برای انتقال گشتاورهای معکوس و بارهای ضربهای ناگهانی بسیار حیاتی است و از کوبش و فرسودگی سریع جلوگیری میکند.
