وقتی جک هیدرولیک فشار خود را از دست میدهد، بهآرامی پایین میآید یا روغن پس میدهد، معمولاً مشکل به خرابی یا نصب نادرست آببندها، پکینگ، کاسهنمد، شافت، گلویی، شیرها یا آلودگی روغن مربوط است. در بسیاری از موارد، فرسودگی پکینگ صنعتی باعث میشود روغن از اطراف شافت یا داخل سیلندر عبور کند و فشار لازم برای نگهداشتن بار ایجاد نشود. برای رفع این مشکل باید ابتدا محل نشتی و علت افت فشار بهدرستی شناسایی شود، سپس قطعه معیوب با نمونهای متناسب با ابعاد جک، نوع روغن، فشار و دمای کاری تعویض شود. در این مقاله ضمن بررسی علت افت فشار و نشتی روغن در جک های هیدرولیک به آموزش آببندی جک هیدرولیک خواهیم پرداخت.
هشدار ایمنی: پیش از باز کردن جک، دستگاه را خاموش کنید، بار را بهطور کامل مهار کنید و فشار سیستم را تخلیه نمایید. هرگز برای نگهداشتن بار، تنها به جک هیدرولیک تکیه نکنید.
افت فشار و نشتی روغن در جک هیدرولیک چه ارتباطی با هم دارند؟
جک هیدرولیک با استفاده از فشار روغن، نیروی لازم برای حرکت یا نگهداشتن بار را ایجاد میکند. آببندها و پکینگها وظیفه دارند روغن را در مسیر مشخص نگه دارند و مانع عبور آن از بین شافت، پیستون، گلویی و دیواره سیلندر شوند.
هرگاه یکی از این آببندها فرسوده، پاره، خشک، لهشده یا اشتباه نصب شده باشد، روغن از مسیر اصلی خارج میشود. این اتفاق ممکن است به شکل نشتی خارجی، یعنی دیدهشدن روغن در اطراف جک، یا نشتی داخلی، یعنی عبور روغن از یک سمت پیستون به سمت دیگر، رخ دهد. نشتی داخلی همیشه با چکهکردن روغن قابل مشاهده نیست؛ اما معمولاً باعث میشود جک فشار را نگه ندارد، بار بهآرامی پایین بیاید یا قدرت جک کاهش پیدا کند.
مهمترین علائم خرابی جک هیدرولیک
پیش از پرداختن به آموزش آببندی جک هیدرولیک و شروع تعمیر جک هیدرولیک، شما بایدعلائم زیر را بررسی کنید:
- جک هیدرولیک روغن میدهد یا اطراف شافت و گلویی خیس میشود.
- جک هیدرولیک فشار ندارد یا با سرعت معمول حرکت نمیکند.
- جک پس از رسیدن به ارتفاع، بهآرامی پایین میآید.
- حرکت جک همراه با لرزش، مکث یا صدای غیرعادی است.
- برای بلندکردن همان بار قبلی به فشار بیشتری نیاز است.
- سطح روغن کاهش پیدا کرده یا روغن داخل مخزن کفآلود شده است.
- اطراف اتصالات، شیلنگها یا شیر کنترل نشانههای روغنزدگی دیده میشود.
- پس از تعمیر، نشتی دوباره در مدت کوتاهی ظاهر میشود.
این نشانهها بهتنهایی علت قطعی خرابی را مشخص نمیکنند؛ بنابراین باید عیبیابی مرحلهبهمرحله انجام شود.
علت افت فشار جک هیدرولیک چیست؟
پیش از فراگیری آموزش آببندی جک هیدرولیک باید علت بروز مشکل را بررسی نمایید.
۱. خرابی پکینگ و سیل
رایجترین دلیل علت روغن دادن جک هیدرولیک، فرسودگی یا پارگی پکینگ و سیل است. اگر پکینگ خشک، لهشده، ترکخورده یا بد نصب شده باشد، روغن از محل آببندی عبور میکند. در این حالت معمولاً اطراف شافت یا گلویی خیس میشود.
۲. خطوخش یا خمشدن شافت
اگر سطح شافت آسیب دیده باشد، حتی یک خراش کوچک میتواند لبه پکینگ را خراب کند. در این شرایط، تعویض پکینگ جک هیدرولیک بهتنهایی کافی نیست و باید شافت هم بررسی شود.
۳. خرابی گلویی یا بوش راهنما
فرسودگی گلویی باعث میشود شافت در مسیر درست حرکت نکند و به آببند فشار نامتوازن وارد شود. این مشکل هم به نشتی جک هیدرولیک و هم به خرابی زودهنگام پکینگ منجر میشود.
۴. آلودگی یا نامناسب بودن روغن
روغن آلوده، وجود ذرات فلزی یا ویسکوزیته نامناسب میتواند هم به پکینگ آسیب بزند و هم باعث افت عملکرد سیستم شود. در بسیاری از موارد، مشکل از خود آببند نیست بلکه از کیفیت روغن است.
۵. وجود هوا یا خرابی شیرها
اگر جک فشار را نگه نمیدارد اما نشتی خارجی مشخصی دیده نمیشود، احتمال نشتی داخلی، ورود هوا به مدار یا خرابی شیر یکطرفه و شیر کنترل وجود دارد. این بخشها باید همزمان بررسی شوند.
آموزش آببندی جک هیدرولیک: چگونه محل نشتی را پیدا کنیم؟
انتخاب محل نشتی یکی از مهمترین مواردی است که در آموزش آببندی جک هیدرولیک باید به آن بپردازیم: برای پیدا کردن علت نشتی جک هیدرولیک، ابتدا بدنه، اتصالات و اطراف گلویی را تمیز کنید. سپس سیستم را با فشار کنترلشده روشن کنید و محل خروج روغن را بررسی کنید.
- اگر روغن از اطراف شافت بیرون میزند، مشکل از پکینگ، کاسهنمد یا گلویی است.
- اگر نشتی خارجی دیده نمیشود اما جک پایین میآید، احتمال نشتی داخلی یا خرابی شیرها بیشتر است.
- اگر روغن کفآلود است، باید هواگیری و سطح روغن هم بررسی شود.
انتخاب پکینگ صنعتی مناسب برای جلوگیری از نشتی جک هیدرولیک
پکینگ نامناسب یا بیکیفیت ممکن است از نظر ظاهری مشابه نمونه اصلی باشد، اما در برابر فشار، حرارت، سرعت حرکت و نوع روغن عملکرد مناسبی نداشته باشد. استفاده از چنین قطعهای باعث نشتی زودهنگام، افت فشار و تکرار تعمیرات میشود. برای انتخاب صحیح، باید قطر داخلی و خارجی، ضخامت، شکل مقطع، جنس پکینگ، نوع روغن، فشار و دمای کاری، سرعت حرکت شافت و مدل جک را در نظر بگیرید. پکینگهای صنعتی فروشگاه صنعتی مدنی در اندازهها و جنسهای مختلف برای کاربردهای صنعتی و هیدرولیکی عرضه میشوند. پیش از خرید، مشخصات فنی جک و نمونه پکینگ قدیمی را بررسی کنید و برای انتخاب قطعه سازگار، مشخصات محصول را ببینید یا از کارشناسان فروشگاه صنعتی مدنی مشاوره بگیرید.
آموزش آببندی جک هیدرولیک: مراحل تعویض پکینگ جک هیدرولیک
مرحله اول: ایمنسازی سیستم
دستگاه را خاموش کنید، بار را روی پایه یا تکیهگاه مطمئن قرار دهید و فشار سیستم را کاملاً تخلیه کنید. استفاده از دستکش، عینک ایمنی و ابزار مناسب ضروری است.
مرحله دوم: تمیزکاری پیش از بازکردن
پیش از بازکردن جک، بدنه، اتصالات و اطراف گلویی را کاملاً تمیز کنید. ورود گردوغبار یا براده به داخل سیلندر میتواند به قطعات داخلی آسیب بزند.
مرحله سوم: تخلیه روغن و جداکردن اتصالات
در صورت نیاز روغن را در ظرف مناسب تخلیه کنید. سپس شیلنگها و اتصالات را علامتگذاری کنید تا هنگام مونتاژ جابهجا نشوند. مسیرهای باز را با درپوش تمیز بپوشانید.
مرحله چهارم: بازکردن جک
روش باز و بسته کردن جک هیدرولیک به نوع طراحی، رزوهها، خارها و ساختار گلویی بستگی دارد. از ضربهزدن مستقیم به شافت یا استفاده از ابزار نامناسب خودداری کنید. اگر قطعهای باز نمیشود، اعمال نیروی بیش از حد ممکن است باعث تاببرداشتن یا آسیب به سیلندر شود.
مرحله پنجم: خارجکردن پکینگ و آببند قدیمی
پکینگ، کاسهنمد، اورینگ و سایر سیلها را با ابزار مناسب خارج کنید. استفاده از پیچگوشتی تیز یا ابزار فلزی نامناسب ممکن است شیار آببند را خراش دهد.
مرحله ششم: بررسی قطعات داخلی
شافت، پیستون، گلویی، بوش، شیارهای آببندی و سطح داخلی سیلندر را بررسی کنید. اگر شافت خطوخش عمیق، خمیدگی یا خوردگی دارد، ابتدا باید مشکل آن برطرف شود.

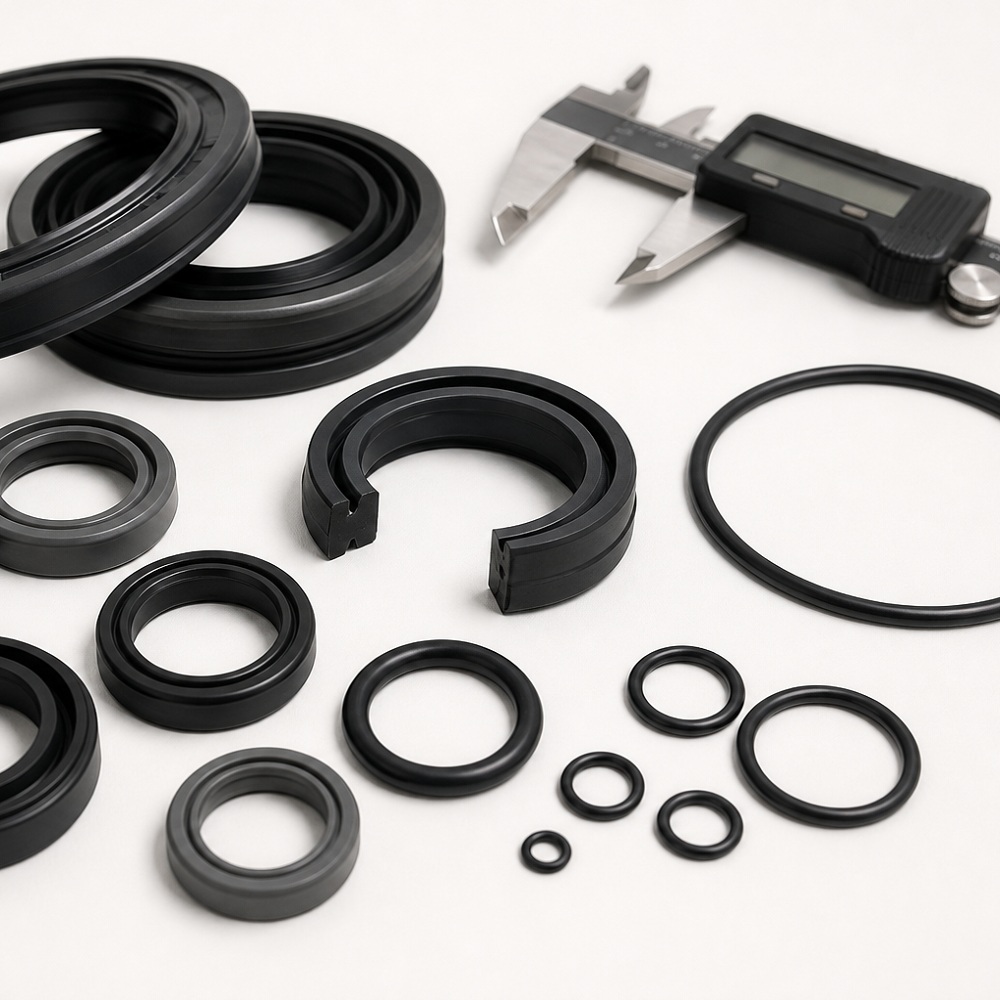

مرحله هفتم: اندازهگیری و انتخاب پکینگ جدید
پکینگ جدید باید از نظر ابعاد و جنس با نمونه قبلی و شرایط کاری جک سازگار باشد. تنها مشابهبودن شکل ظاهری کافی نیست. فشار کاری، دما، نوع روغن و سرعت حرکت شافت نیز اهمیت دارند.

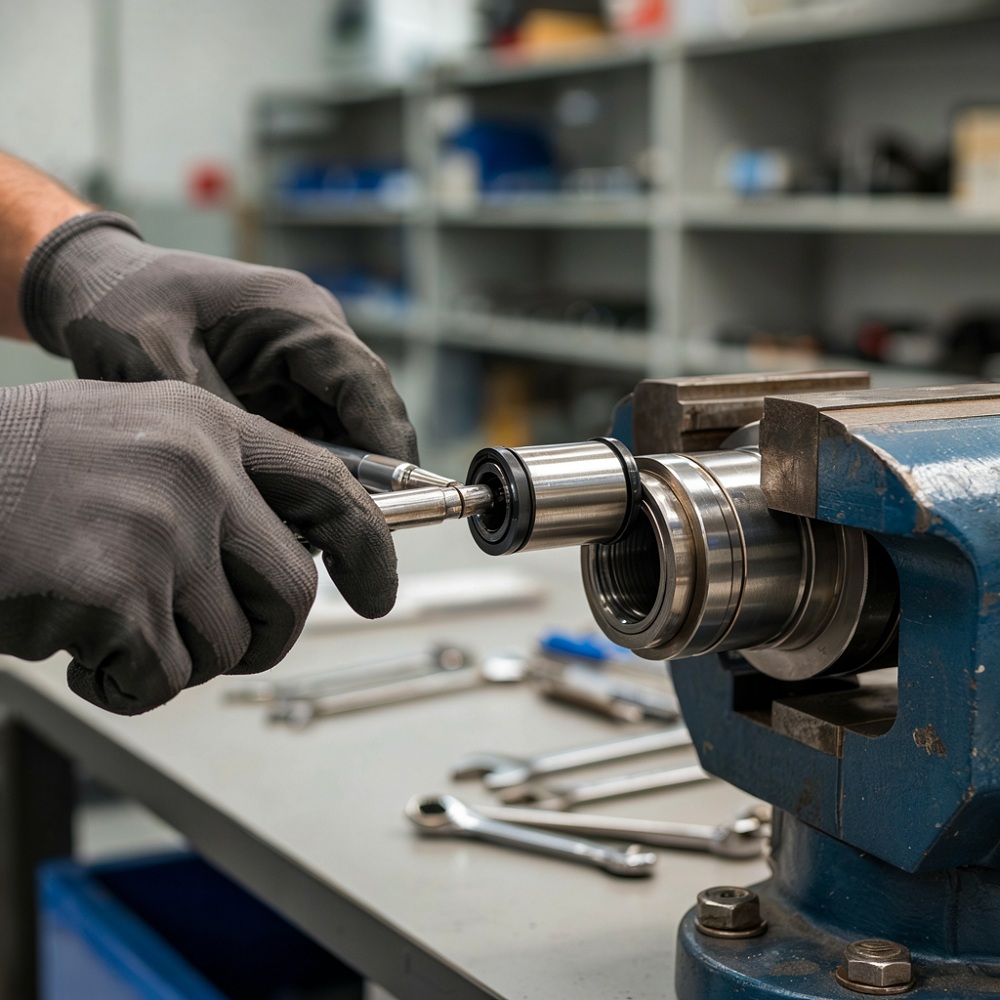

مرحله هشتم: نصب آببند و پکینگ جدید
سطح قطعات را تمیز کنید و در صورت سازگاری، مقدار مناسبی روغن هیدرولیک روی پکینگ بزنید. سپس پکینگ را بدون کشش، پیچخوردگی و فشار ناگهانی در شیار قرار دهید.
در آموزش نصب پکینگ جک هیدرولیک، یکی از مهمترین نکات، آسیبنزدن به لبه پکینگ است. لبههای آببند باید سالم بمانند و در زمان عبور از رزوه یا لبه تیز، با ابزار محافظ یا روش مناسب از آنها مراقبت شود.
مرحله نهم: مونتاژ مجدد
پس از جا زدن پکینگ جک هیدرولیک، گلویی، پیستون و سایر قطعات را در جای خود قرار دهید. پیش از بستن نهایی، از تمیزی شیارها و قرارگیری صحیح اورینگها مطمئن شوید.
مرحله دهم: هواگیری و تست نهایی
روغن مناسب را تا سطح توصیهشده اضافه کنید و سیستم را با فشار کم راهاندازی نمایید. حرکت جک را چند بار کنترل کنید و سپس بهتدریج فشار را افزایش دهید. محل گلویی، اتصالات و بدنه را از نظر نشتی بررسی کنید.
اگر پس از تعویض سیل جک هیدرولیک همچنان افت فشار یا نشتی وجود دارد، احتمال دارد مشکل از شافت، شیر، پیستون، مونتاژ نادرست یا انتخاب اشتباه آببند باشد.
نکات مهم در آببندی جک هیدرولیک
- شافت خراشدار را قبل از تعویض پکینگ بررسی کنید.
- پکینگ را با ابزار تیز نصب نکنید.
- جهت یوپک را مطابق طراحی قطعه کنترل کنید.
- از روغن تمیز و مناسب استفاده کنید.
- اگر نشتی برگشتپذیر نیست، بهجای تعویض تکی، کیت کامل آببندی را در نظر بگیرید.
چه زمانی به تعمیرکار مراجعه کنیم؟
اگر جک هیدرولیک فشار ندارد، شافت خم شده، بدنه سیلندر آسیب دیده یا بعد از تعویض پکینگ جک هیدرولیک هنوز نشتی ادامه دارد، بهتر است تعمیر تخصصی انجام شود. در جکهای سنگین و سیستمهای پرفشار، تشخیص اشتباه میتواند خسارت بیشتری ایجاد کند.
پرسشهای متداول
علت روغن دادن جک هیدرولیک چیست؟
فرسودگی پکینگ یا کاسهنمد، خطوخش شافت، خرابی گلویی، شلشدن اتصالات، ترکخوردگی شیلنگ و نصب نادرست آببند از رایجترین علتها هستند. ابتدا باید محل دقیق خروج روغن مشخص شود.
چرا جک فشار نگه نمیدارد؟
اگر نشتی خارجی وجود داشته باشد، آببند یا پکینگ احتمالاً خراب است. در صورت نبود نشتی ظاهری، ممکن است نشتی داخلی در پیستون، خرابی شیر یکطرفه، وجود هوا یا ایراد در شیر کنترل باعث افت فشار شده باشد.
علت پایین آمدن جک هیدرولیک چیست؟
عبور داخلی روغن از کنار پکینگ پیستون، خرابی شیر نگهدارنده، افت فشار مدار یا نشتی در اتصالات میتواند باعث پایینآمدن جک شود. این مشکل هنگام کار با بار سنگین خطرناک است و باید سریع بررسی شود.
آیا با تعویض پکینگ، مشکل جک کاملاً برطرف میشود؟
نه همیشه. اگر شافت، گلویی، سیلندر یا شیرها آسیب دیده باشند، تعویض پکینگ بهتنهایی مشکل را برطرف نمیکند. همچنین نصب اشتباه یا انتخاب پکینگ نامتناسب میتواند باعث تکرار نشتی شود.
پکینگ جک هیدرولیک را چگونه انتخاب کنیم؟
قطر داخلی و خارجی، ضخامت، شکل مقطع، جنس، نوع روغن، فشار، دما، سرعت حرکت و مدل جک را بررسی کنید. در صورت نبود اطلاعات کافی، نمونه قدیمی یا مشخصات جک را برای دریافت مشاوره ارائه دهید.
آیا میتوان آببندی جک هیدرولیک را بدون بازکردن کامل انجام داد؟
در برخی مدلها، تعویض آببند گلویی بدون بازکردن کامل سیلندر امکانپذیر است؛ اما این موضوع به طراحی جک بستگی دارد. برای بررسی نشتی داخلی یا تعویض پکینگ پیستون معمولاً بازکردن بیشتری لازم است.
جمعبندی
افت فشار و نشتی روغن در جکهای هیدرولیک معمولاً از خرابی پکینگ، سیل، کاسهنمد، شافت، گلویی، شیرها، اتصالات یا آلودگی روغن ناشی میشود. برای تعمیر صحیح، ابتدا باید محل نشتی مشخص شود و سپس قطعات داخلی از نظر فرسودگی و آسیب بررسی شوند. در آموزش آببندی جک هیدرولیک، انتخاب آببند متناسب، نصب بدون پیچخوردگی، توجه به جهت یوپک و تمیز نگهداشتن قطعات اهمیت زیادی دارد. اگر پکینگ فرسوده باشد اما شافت و سیلندر سالم باشند، تعویض پکینگ جک هیدرولیک میتواند مشکل را برطرف کند؛ اما در صورت وجود خطوخش عمیق، خمیدگی شافت یا خرابی شیر، تعمیر تخصصی ضروری است. برای انتخاب پکینگ مناسب، مشخصات فنی جک و محصول را بررسی کنید و در صورت تردید از مشاوره تخصصی فروشگاه صنعتی مدنی استفاده نمایید.
