تیپر بوش صنعتی | راهکار هوشمند برای نصب سریع و بدون تراشکاری
اگر به دنبال راهی سریع، ایمن و اقتصادی برای نصب پولی، اسپراکت یا چرخ دنده روی شفت هستید، تیپر بوش بهترین انتخاب شماست. این قطعه هوشمند امکان نصب بدون نیاز به تراشکاری شفت را فراهم میکند و از لقی و لغزش بهطور کامل جلوگیری میکند.

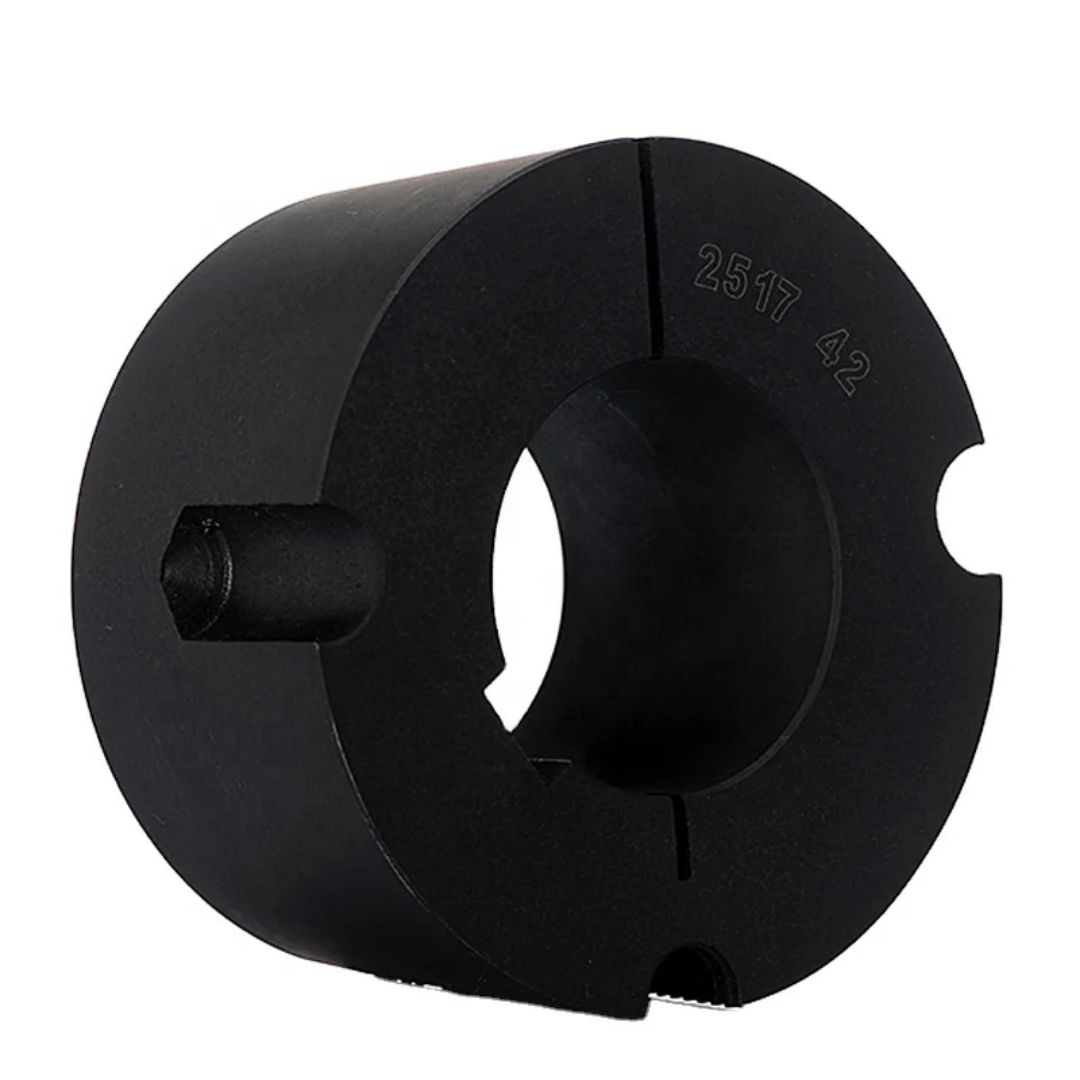

گروه صنعتی مدنی با تولید تیپر بوش از چدن خاکستری فسفاته GG25، دوام و کیفیت بالا را در اختیار صنایع ایران قرار میدهد.
تیپر بوش چیست؟

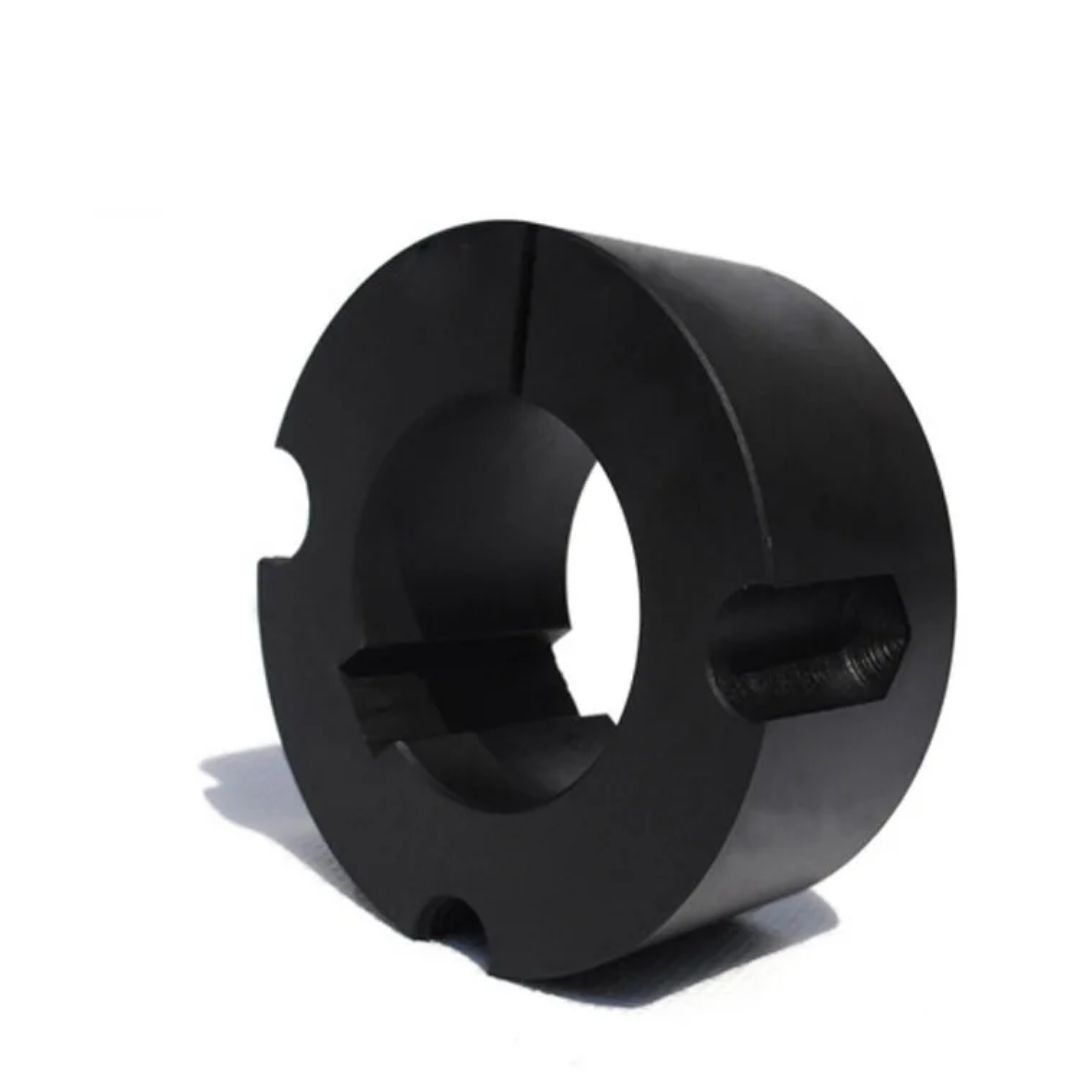

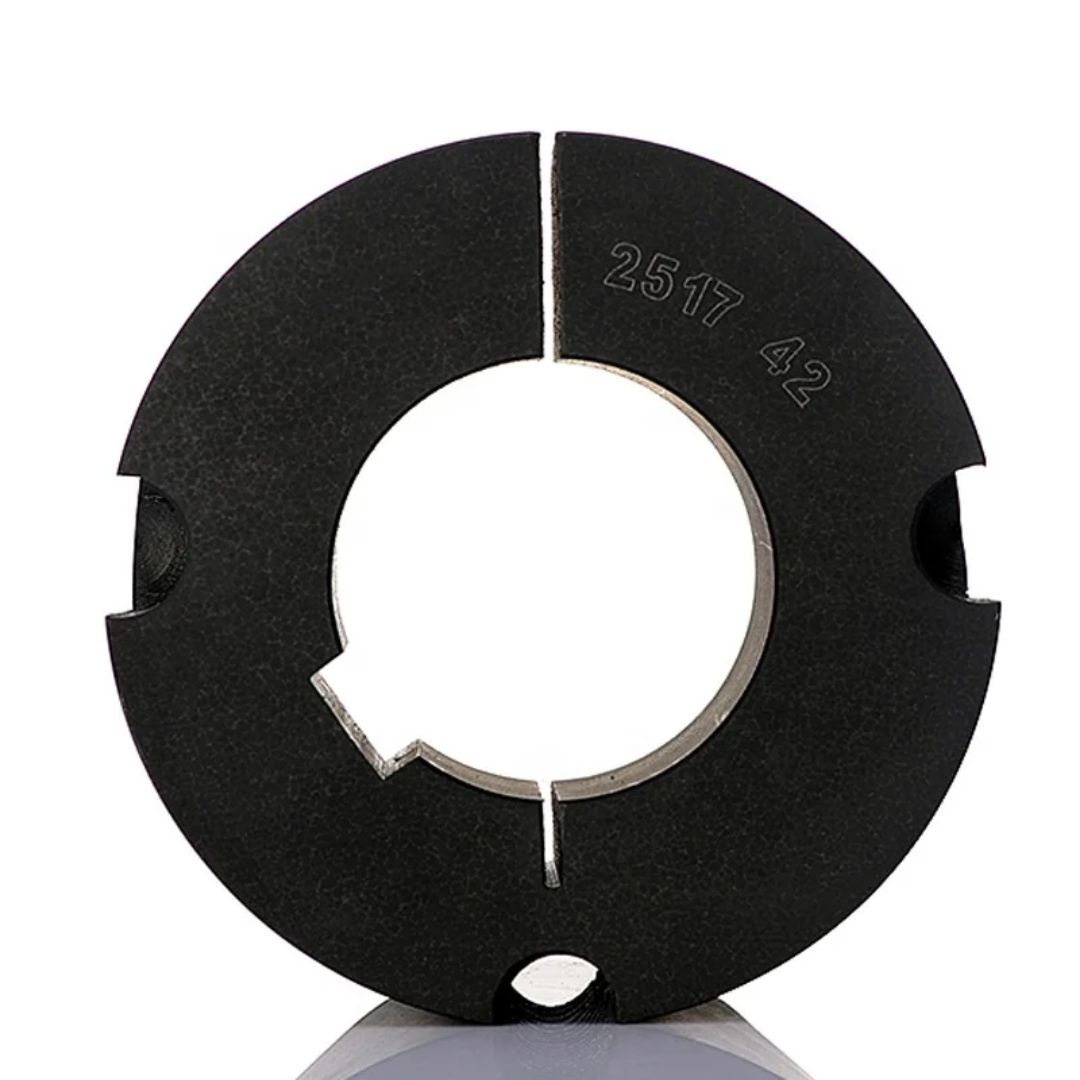

تیپر بوش (Taper Bush) یک قطعه واسط مخروطی شکل است که بین پولی (یا اسپراکت، چرخ دنده) و شفت قرار میگیرد. این قطعه با استفاده از مکانیزم فشاری، اتصال محکم و بدون لقی ایجاد میکند.

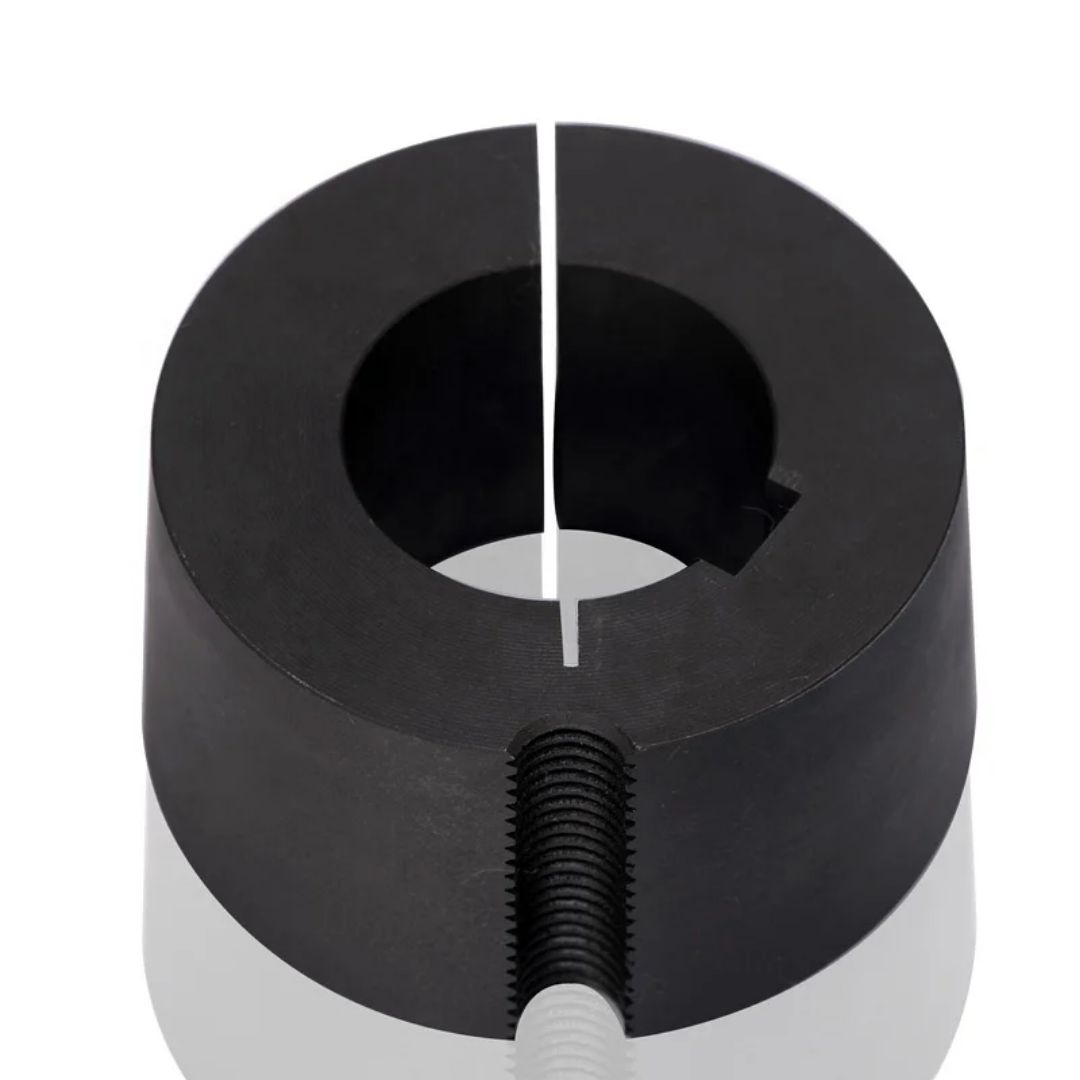

تیپر بوش دارای یک شکاف بازشونده است که با سفت کردن پیچهای قفلکننده، فشار یکنواختی روی شفت اعمال میکند و اتصال را محکم میکند.
اجزای تیپر بوش
تیپر بوش از اجزای زیر تشکیل شده است:
- بدنه مخروطی: قسمت اصلی که داخل پولی قرار میگیرد
- شکاف بازشونده: برای اعمال فشار یکنواخت روی شفت
- جای خار (Keyway): برای انتقال گشتاور بالا
- پیچهای قفلکننده: برای ایجاد فشار و قفل کردن
- سوراخ شفت: با سایزهای استاندارد مختلف
مشخصات فنی تیپر بوش
| مشخصه | جزئیات |
|---|---|
| نوع جنس | تیپر بوش |
| متریال | چدن خاکستری فسفاته (GG25) |
| پوشش سطحی | فسفاته (ضد خوردگی) |
| سایزهای استاندارد | 1008، 1108، 1210، 1215، 1310، 1610، 2012، 2517، 3020، 3030، 3535، 4040، 4545، 5050 |
| استاندارد تولید | ISO، DIN، BS |
| کاربرد | اتصال پولی، اسپراکت، چرخ دنده به شفت |
| مقاومت کششی | حداقل 250 مگاپاسکال |
| دمای کاری | -20 تا +120 درجه سانتیگراد |
ویژگیهای برجسته تیپر بوش
✅ نصب سریع بدون نیاز به تراشکاری
یکی از بزرگترین مزایای تیپر بوش این است که نیازی به تراشکاری شفت ندارد. فقط کافی است تیپر بوش را داخل پولی قرار دهید و پیچها را سفت کنید.
✅ جلوگیری از لقی و لغزش
مکانیزم فشاری تیپر بوش اتصال محکمی ایجاد میکند که هیچ لقی یا لغزشی در آن وجود ندارد. این ویژگی باعث افزایش دقت و کاهش سایش میشود.
✅ تنوع سایز زیاد
تیپر بوش در سایزهای مختلف از 1008 تا 5050 و بیشتر موجود است. این تنوع امکان استفاده در طیف گستردهای از ماشینآلات را فراهم میکند.
✅ قابل جابهجایی و تعویض آسان
تیپر بوش را میتوان به راحتی باز کرد و در جای دیگری نصب کرد. این ویژگی در فضاهای محدود و تعمیرات اضطراری بسیار مفید است.
✅ صرفهجویی در هزینه و زمان
با استفاده از تیپر بوش، نیازی به تراشکاری، جوشکاری یا ابزار خاص ندارید. این موضوع هزینه و زمان تعمیرات را به شدت کاهش میدهد.
مقایسه تیپر بوش با روشهای سنتی
| ویژگی | تیپر بوش | کلید معمولی | جوش |
|---|---|---|---|
| نیاز به تراشکاری | ❌ خیر | ✅ بله (شیار) | ❌ خیر |
| سرعت نصب | بسیار سریع (5-10 دقیقه) | متوسط (30-60 دقیقه) | کند (2-3 ساعت) |
| احتمال لقی | صفر | متوسط تا بالا | پایین |
| قابلیت تعویض | بسیار آسان | متوسط | غیرممکن |
| هزینه نصب | پایین | متوسط | بالا |
| نیاز به ابزار خاص | خیر | بله | بله |
| مناسب فضای محدود | بله | خیر | خیر |
کاربردهای تیپر بوش
تیپر بوش در صنایع مختلف کاربرد دارد:
- صنایع معدنی: کانوایرها، آسیابها، غربالها
- صنایع سیمان: خطوط تولید، کورههای دوار
- صنایع فولاد: نوردها، جرثقیلها
- صنایع غذایی: خطوط بستهبندی، میکسرها
- صنایع نساجی: دستگاههای بافندگی
- کشاورزی: ماشینآلات کشاورزی
- صنایع چوب: ارههای نواری، فرزها
- صنایع پلاستیک: اکسترودرها، تزریق
چرا چدن خاکستری فسفاته GG25؟
متریال چدن خاکستری فسفاته GG25 برای تیپر بوش انتخاب ایدهآلی است:
- مقاومت کششی بالا: حداقل 250 مگاپاسکال
- مقاومت در برابر سایش: عمر طولانی
- پوشش فسفاته: جلوگیری از زنگزدگی و خوردگی
- قابلیت ماشینکاری: دقت ابعادی بالا
- جذب ارتعاش: کاهش نویز و لرزش
- قیمت مناسب: اقتصادیتر از فولاد
راهنمای انتخاب سایز تیپر بوش
برای انتخاب سایز مناسب تیپر بوش، موارد زیر را در نظر بگیرید:
- قطر شفت: اندازه دقیق قطر شفت را اندازهگیری کنید
- قطر داخلی پولی: سایز سوراخ پولی باید با تیپر بوش مطابقت داشته باشد
- گشتاور مورد نیاز: برای گشتاور بالا، سایز بزرگتر انتخاب کنید
- فضای نصب: در فضاهای محدود، سایز کوچکتر مناسبتر است
جدول سایزهای استاندارد تیپر بوش
| سایز تیپر بوش | محدوده قطر شفت (mm) | کاربرد |
|---|---|---|
| 1008 | 8-12 | ماشینآلات سبک |
| 1108 | 10-16 | ماشینآلات سبک |
| 1210 | 12-20 | ماشینآلات متوسط |
| 1610 | 16-28 | ماشینآلات متوسط |
| 2012 | 20-35 | ماشینآلات سنگین |
| 2517 | 25-45 | ماشینآلات سنگین |
| 3020 | 30-55 | صنایع سنگین |
| 3535 | 35-70 | صنایع سنگین |
| 4040 | 40-80 | صنایع بسیار سنگین |
| 5050 | 50-100 | صنایع بسیار سنگین |
نحوه نصب تیپر بوش (گام به گام)
- تمیز کردن: سطح شفت و داخل پولی را کاملاً تمیز کنید
- قرار دادن تیپر بوش: تیپر بوش را داخل سوراخ پولی قرار دهید
- تراز کردن: شکاف تیپر بوش را با سوراخهای پیچ پولی تراز کنید
- قرار دادن روی شفت: مجموعه را روی شفت بگذارید
- سفت کردن پیچها: پیچها را بهصورت متقاطع و تدریجی سفت کنید
- بررسی نهایی: از محکم بودن اتصال اطمینان حاصل کنید
نکته مهم: پیچها را بهصورت متقاطع (مانند چرخ خودرو) سفت کنید تا فشار یکنواخت اعمال شود.
نحوه باز کردن تیپر بوش
- پیچهای قفلکننده را کاملاً شل کنید
- یکی از پیچها را در سوراخ مخصوص باز کردن قرار دهید
- با سفت کردن این پیچ، تیپر بوش از شفت جدا میشود
- در صورت نیاز، با ضربه ملایم کمک کنید
نکات نگهداری تیپر بوش
- بهطور دورهای سفتی پیچها را بررسی کنید
- از روانکاری بیش از حد خودداری کنید (باعث لغزش میشود)
- در صورت مشاهده ترک یا شکستگی، فوراً تعویض کنید
- هنگام باز کردن، از ضربه شدید خودداری کنید
- تیپر بوش را در محیط خشک نگهداری کنید
برای عملکرد بهینه تیپر بوش، حتماً از پولی توپر با کیفیت استفاده کنید. همچنین برای جلوگیری از نشت روغن، کاسه نمد (Oil Seal) مناسب انتخاب کنید و از بلبرینگ صنعتی استاندارد استفاده کنید.
چرا تیپر بوش گروه صنعتی مدنی؟
- ✅ کیفیت تضمینشده: تولید با استانداردهای ISO و DIN
- ✅ متریال درجه یک: چدن خاکستری فسفاته GG25 اصل
- ✅ تنوع سایز: از 1008 تا 5050 و بیشتر
- ✅ قیمت رقابتی: حذف واسطهها
- ✅ تحویل سریع: انبار مجهز در تهران
- ✅ پشتیبانی فنی: مشاوره رایگان توسط مهندسین مجرب
- ✅ گارانتی کیف
