کوپلینگ هالوپین (Pin Type): استعلام قیمت، مشخصات فنی و خرید

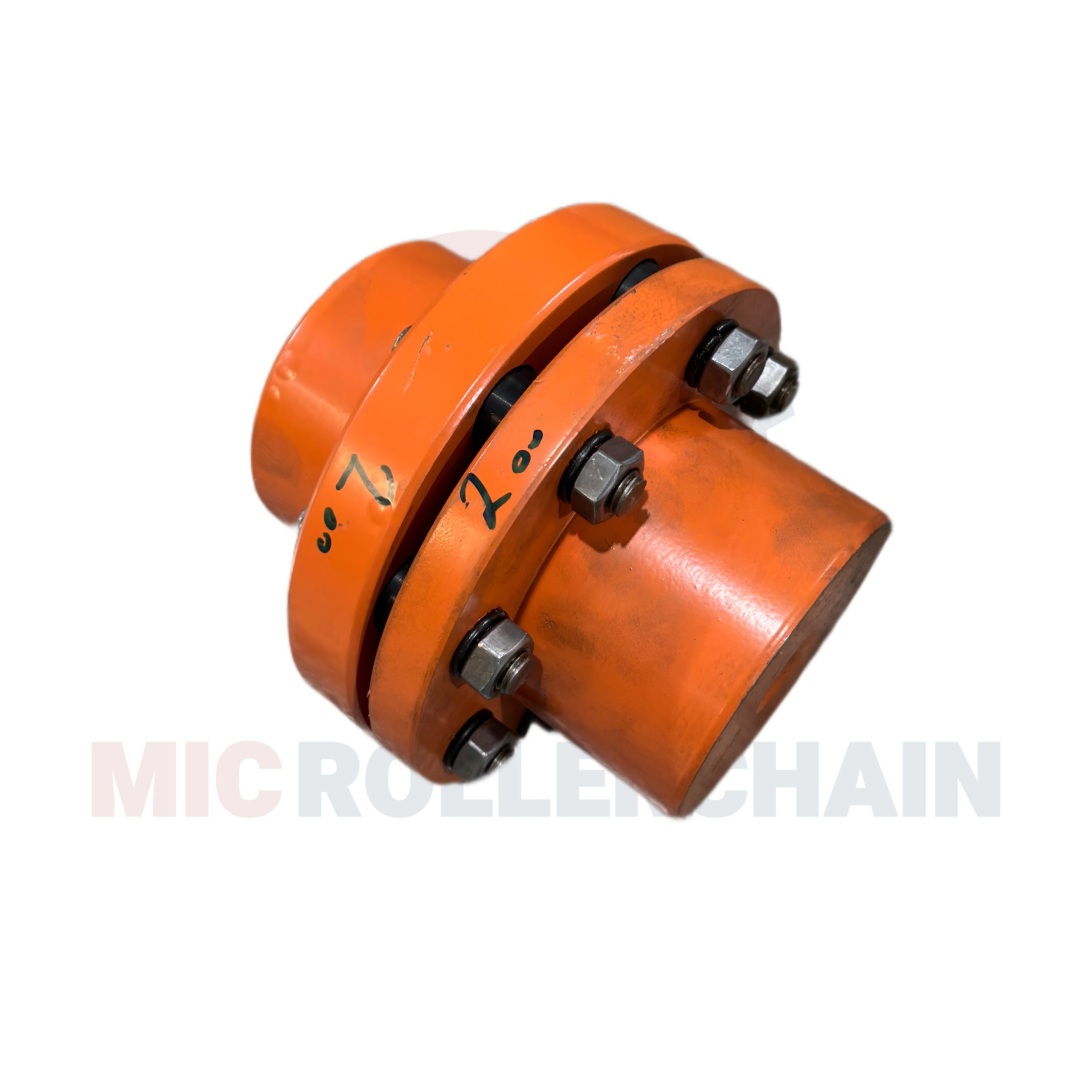

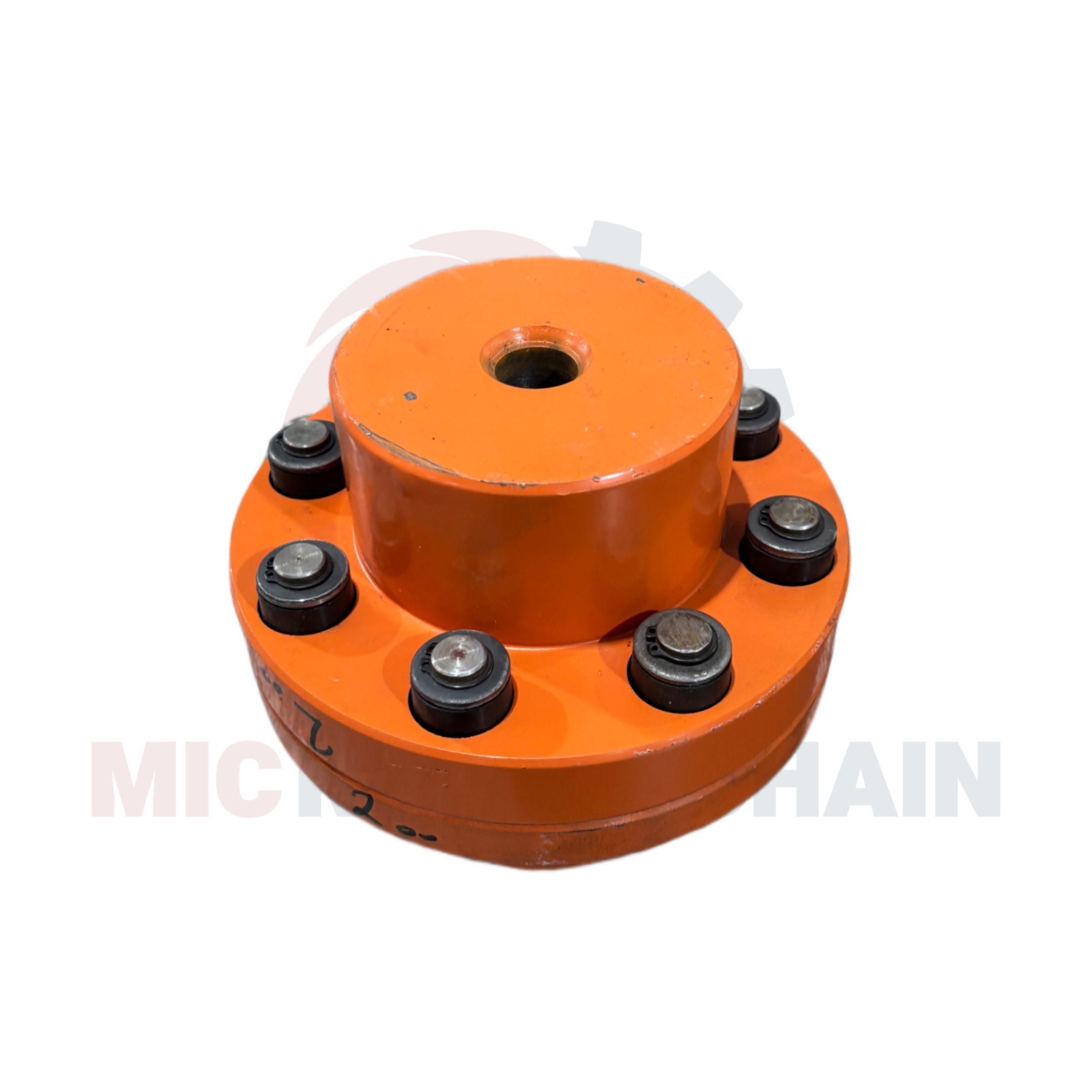

کوپلینگ هالوپین (Halopin Coupling)، که با نام کوپلینگ پینی نیز شناخته میشود، یکی از پرکاربردترین و اقتصادیترین قطعات انتقال قدرت در صنعت برای اتصال دو شفت به یکدیگر است. ساختار ساده و در عین حال کارآمد این کوپلینگ، آن را به راهحلی ایدهآل برای جذب شوکهای ناگهانی، ارتعاشات گشتاوری و جبران ناهمراستاییهای جزئی بین شفتها تبدیل کرده است. اگر به دنبال یک اتصال انعطافپذیر، مطمئن و با هزینه نگهداری پایین هستید، کوپلینگ هالوپین انتخابی هوشمندانه برای سیستم شماست.
گروه صنعتی مدنی به عنوان تامینکننده و تولیدکننده، طیف وسیعی از کوپلینگهای استاندارد را ارائه میدهد. شما میتوانید برای مشاهده مدلهای دیگر و خرید انواع کوپلینگ صنعتی از صفحه دستهبندی ما دیدن فرمایید.
آناتومی و عملکرد کوپلینگ هالوپین
قدرت این کوپلینگ در سادگی طراحی آن نهفته است. اجزای اصلی آن عبارتند از:
- دو هاب (Hub): معمولاً از جنس چدن (GG25) برای کاربردهای عمومی یا فولاد (CK45) برای گشتاورهای بالاتر ساخته میشوند و بر روی شفتها نصب میگردند.
- پینهای فولادی (Pins): این پینها که از فولاد آلیاژی مقاوم ساخته شدهاند، وظیفه انتقال گشتاور از یک هاب به هاب دیگر را بر عهده دارند.
- بوشهای لاستیکی یا پلییورتان (Rubbers): این قطعات الاستومری که پینها را در بر میگیرند، قلب تپنده کوپلینگ هستند. وظیفه اصلی آنها جذب ضربه، ارتعاش و مستهلک کردن انرژیهای مخرب است که باعث افزایش طول عمر تجهیزاتی مانند گیربکس و الکتروموتور میشود.
ویژگیهای برجسته که هالوپین را متمایز میکند
- محافظت از تجهیزات: با جذب شوکهای لحظه استارت و توقف، عمر مفید موتور، پمپ و گیربکس را به شکل چشمگیری افزایش میدهد.
- نصب و نگهداری آسان: به لطف طراحی ماژولار، تعویض بوشهای لاستیکی فرسوده بدون نیاز به جابجایی ماشینآلات و در کمترین زمان ممکن انجام میشود.
- عملکرد نرم و بیصدا: خاصیت الاستیک بوشها، انتقال گشتاور را نرم و تقریباً بیصدا میکند.
- انعطافپذیری در انتخاب متریال: قابلیت انتخاب بین هاب چدنی و فولادی و همچنین بوشهای لاستیکی یا پلییورتان، امکان بهینهسازی کوپلینگ برای هر کاربرد خاص را فراهم میآورد.
کاربردهای رایج صنعتی
این کوپلینگ به دلیل قابلیت اطمینان بالا در طیف وسیعی از صنایع به کار میرود:
- اتصال الکتروموتور به انواع پمپهای سانتریفیوژ و هیدرولیک
- سیستمهای محرک کمپرسورها و بلوئرها
- ماشینآلات بستهبندی و خطوط تولید
- نوار نقالههای سبک تا متوسط
- تجهیزات معدنی و خردایش
نیاز به یک راهحل سفارشی دارید؟
گاهی اوقات، شرایط کاری خاص یا محدودیتهای فضایی نیازمند یک طراحی منحصر به فرد است. تیم مهندسی ما در زمینه ساخت و طراحی کوپلینگ صنعتی بر اساس نیازهای پروژه شما، آماده ارائه مشاوره و تولید قطعات سفارشی با بالاترین استانداردهاست.
برای دریافت مشاوره فنی رایگان، استعلام قیمت دقیق و ثبت سفارش کوپلینگ هالوپین متناسب با دستگاه خود، همین امروز با کارشناسان ما تماس بگیرید.
جدول مشخصات فنی کوپلینگ هالوپین
| پارامتر | مشخصات |
|---|---|
| نوع کوپلینگ | انعطافپذیر پینی (Flexible Pin Type / Halopin) |
| جنس هاب (Hub) | چدن خاکستری (GG25) یا فولاد کربنی (CK45) |
| جنس پین (Pin) | فولاد آلیاژی (مانند Mo40) |
| جنس بوش (Rubber Bush) | لاستیک طبیعی (NR) یا پلی یورتان (PU) |
| ویژگی اصلی | جذب شوک و ارتعاشات گشتاوری |
| قابلیت جبران ناهمراستایی | محوری جزئی، شعاعی جزئی و زاویهای |
| محدوده دمای کاری | -20 درجه سانتیگراد تا +80 درجه سانتیگراد (بسته به جنس بوش) |
سوالات متداول (FAQ)
تفاوت بوش لاستیکی (Rubber) و پلی یورتان (PU) در کوپلینگ هالوپین چیست؟
بوشهای لاستیکی (NR) قابلیت جذب ارتعاش بهتری دارند و نرمتر هستند، اما در برابر سایش و مواد شیمیایی ضعیفتر عمل میکنند. در مقابل، بوشهای پلی یورتان (PU) مقاومت بسیار بالاتری در برابر سایش، روغن و گشتاورهای پیچشی دارند و برای کاربردهای سنگینتر مناسبترند، اما کمی صلبتر هستند و ارتعاش را کمتر جذب میکنند.
چه زمانی باید از هاب فولادی (CK45) به جای چدنی (GG25) استفاده کرد؟
هاب چدنی (GG25) برای اکثر کاربردهای عمومی با سرعت و گشتاور متوسط، انتخابی اقتصادی و مناسب است. اما در کاربردهایی که گشتاور انتقالی بسیار بالا، سرعت دورانی زیاد یا احتمال ضربههای شدید وجود دارد (مانند سنگشکنها)، استفاده از هاب فولادی (CK45) به دلیل استحکام کششی و مقاومت به ضربه بالاتر، الزامی است.
آیا کوپلینگ هالوپین نیاز به روغنکاری یا گریسکاری دارد؟
خیر، یکی از مزایای بزرگ کوپلینگهای هالوپین این است که کاملاً بدون نیاز به روانکاری (Maintenance-Free) هستند. تنها بخش مصرفی آن بوشهای لاستیکی است که پس از فرسودگی به راحتی و با هزینه کم تعویض میشوند.
حداکثر ناهمراستایی مجاز در کوپلینگ هالوپین چقدر است؟
این کوپلینگ برای جبران ناهمراستاییهای جزئی طراحی شده است. هرچند این مقدار به سایز کوپلینگ بستگی دارد، اما به طور کلی میتواند حدود 0.5 تا 1 درجه ناهمراستایی زاویهای و مقدار کمی ناهمراستایی محوری و شعاعی را تحمل کند. برای ناهمراستاییهای بیشتر، باید از انواع دیگر کوپلینگ مانند کوپلینگهای دندهای یا فالک استفاده کرد.
