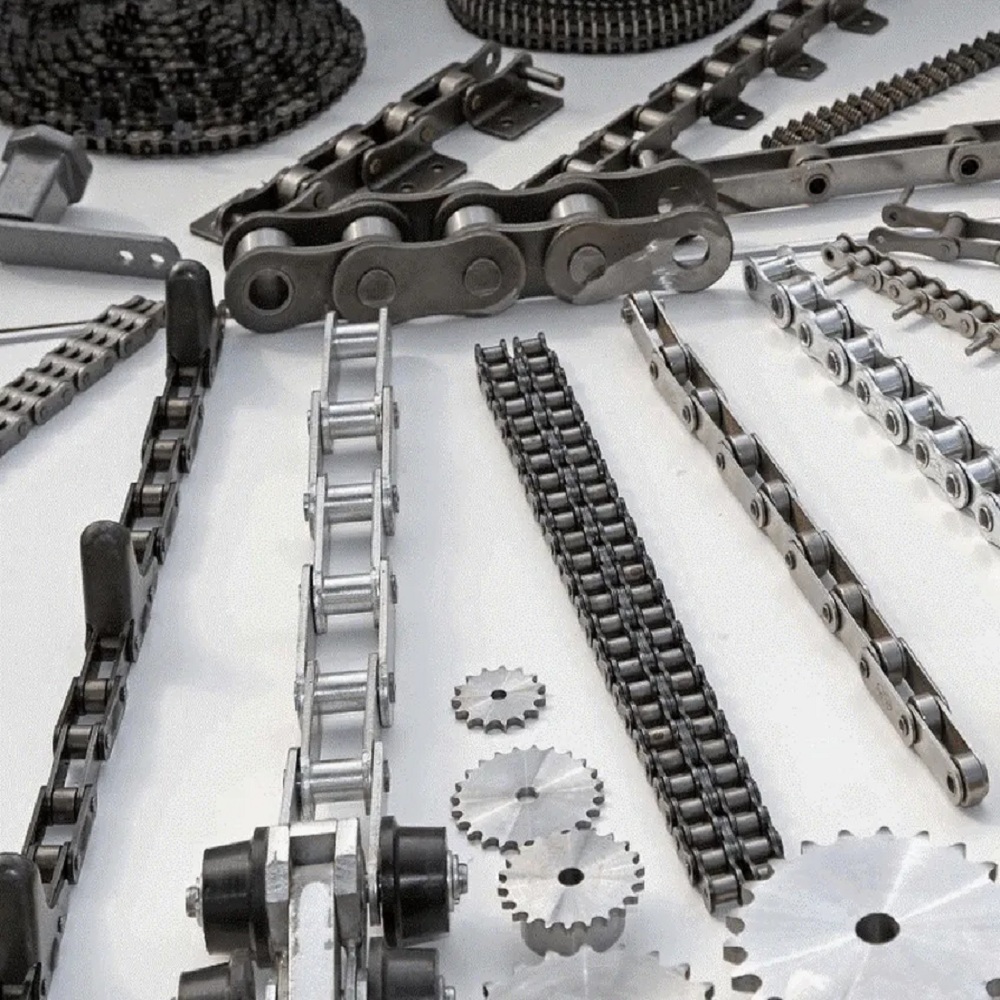

شناخت استانداردها و توانایی تفسیر اعداد درجشده روی زنجیرهای صنعتی یکی از مهمترین مهارتهایی است که هر مهندس، تکنسین نگهداری یا طراح ماشینآلات باید داشته باشد. بسیاری از افراد هنگام خرید یا طراحی سیستم انتقال قدرت، با کدهایی مانند 40، 50، 08Bیا 12B-1مواجه میشوند اما دقیقاً نمیدانند این اعداد چه اطلاعاتی درباره گام زنجیر، قطر رولر یا عرض داخلی میدهند. در این مقاله یک راهنمای جامع برای آموزش خواندن کد زنجیر صنعتی ارائه میکنم تا بتوانید بهسادگی استانداردهای ANSI (آمریکایی) و BS/DIN (اروپایی) را رمزگشایی کنید و زنجیر صحیح را برای پروژهتان انتخاب نمایید.
چرا پلاکخوانی زنجیر صنعتی اهمیت دارد؟
- انتخاب زنجیر اشتباه موجب سایش سریع، پارگی یا کاهش راندمان میشود.
- سازندگان مختلف از استانداردهای متفاوتی استفاده میکنند سری A و سری B
- شناخت کدها باعث تسهیل سفارشگذاری، ساخت دنده زنجیر و تعمیر تجهیزات میشود.
- در سیستمهای انتقال قدرت دقیق، هر میلیمتر اهمیت دارد.
- به همین دلیل، آموزش خواندن کد زنجیر صنعتی یک ضرورت است، نه یک مهارت جانبی.
استانداردهای زنجیرهای صنعتی: سری A و سری B
زنجیرهای صنعتی معمولاً مطابق دو استاندارد جهانی تولید میشوند:
1. استاندارد سری A – ANSI آمریکا
معروف به: A Series / ANSI / American Standard
- بیشتر در آسیا، آمریکا و صنایع ماشینسازی سبک و متوسط رایج است.
- کدگذاری آنها شامل یک عدد دو رقمی است (مثل 40، 50، 60).
- عدد اول نشاندهنده گام (Pitch) و عدد دوم معمولاً نوع زنجیر است.
2. استاندارد سری B – BS / DIN اروپا
معروف به: B Series / European Standard
- در اروپا و صنایع سنگین کاربرد بیشتری دارد.
- کدگذاری این زنجیرها معمولاً به شکل XXB یا XXB-1 است.
- اعداد نشاندهنده گام و تعداد ردیفها هستند.
در بخشهای بعدی با جزئیات دقیقتر توضیح میدهیم که این کدها دقیقاً چه معنایی دارند.
آموزش خواندن کد زنجیر صنعتی(سری A – استاندارد ANSI)
کدهای سری A معمولاً مانند مثالهای زیر هستند:
- 40
- 50
- 60
- 35-1
- 80H
برای رمزگشایی این کدها بر طبق این مراحل پیش میرویم:
1.رقم اول × 1/8 اینچ = گام زنجیر
فرمول کلی:
مثالها:
- 40 → گام = 4 × 1/8 = 0.5 اینچ
- 50 → گام = 5 × 1/8 = 0.625 اینچ
- 60 → گام = 6 × 1/8 = 0.75 اینچ
2. رقم آخر بیانگر ساختار زنجیر است
- 0 → زنجیر استاندارد تکردیفه
- 1 یا H → زنجیر تقویتشده (Heavy Duty)
- -2 یا -3 → دو یا سه ردیفه
مثال تکمیلی:
- 40-1 → تکردیفه
- 40-2 → دو ردیفه
- 80H → زنجیر سری 80 با پلیت ضخیم (مخصوص بار سنگین)
3. سایر ابعاد چگونه مشخص میشوند؟
در استاندارد ANSI، پس از خواندن کد اصلی، از جدول استاندارد میتوان موارد زیر را استخراج کرد:
- قطر رولر (Roller Diameter)
- عرض داخلی (Inner Width)
- قطر پین (Pin Diameter)
- ضخامت پلیتها
شناخت این ابعاد برای طراحی دنده زنجیر و انتخاب مناسب بسیار حیاتی است.
آموزش خواندن کد زنجیر صنعتی (سری B – استاندارد اروپایی)
کدهای سری B به صورت زیر هستند:
- 06B-1
- 08B-1
- 10B-2
- 12B-3
اجزای این کدها:
عدد اول ( قبل ازB) گام زنجیر بر اساس شانزدهم اینچ

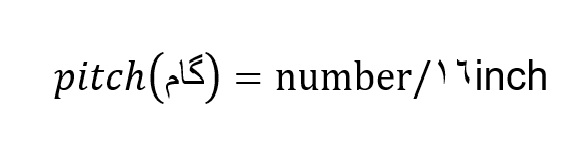

فرمول:
مثلاً:
- 08B → گام = 8/16 = 1/2 اینچ
- 10B → گام = 10/16 = 0.625 اینچ
- 12B → گام = 12/16 = 0.75 اینچ
جالب اینکه بسیاری از این گامها با سری ANSI مشترکاند، اما ابعاد دیگر متفاوت است.
2. حرف – Bاستاندارد اروپایی
3. عدد آخر (مثل -1 یا -2) → تعداد ردیف
- -1 تکردیفه
- -2 دو ردیفه
- -3 سهردیفه
تفاوت مهم سری A و سری B
- سری B معمولاً عرض داخلی بیشتری دارد.
- قطر رولر در سری B معمولاً کوچکتر از سری A است.
- سری B در بارهای سنگین و سرعتهای پایینتر عملکرد بهتری دارد.
- سری A در ماشینآلات سبکتر و سرعتهای بالاتر متداول است.

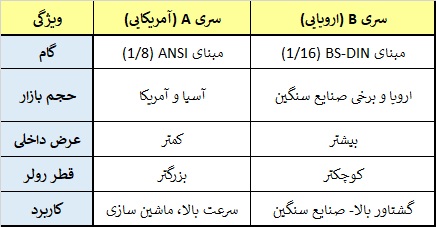

تفاوت ابعادی مهم بین سری A و سریB (به زبان ساده)
اجزای اصلی یک زنجیر صنعتی و نحوه خواندن مشخصات آن
برای اینکه آموزش خواندن کد زنجیر صنعتی کامل باشد، باید اجزای زنجیر را بشناسیم:

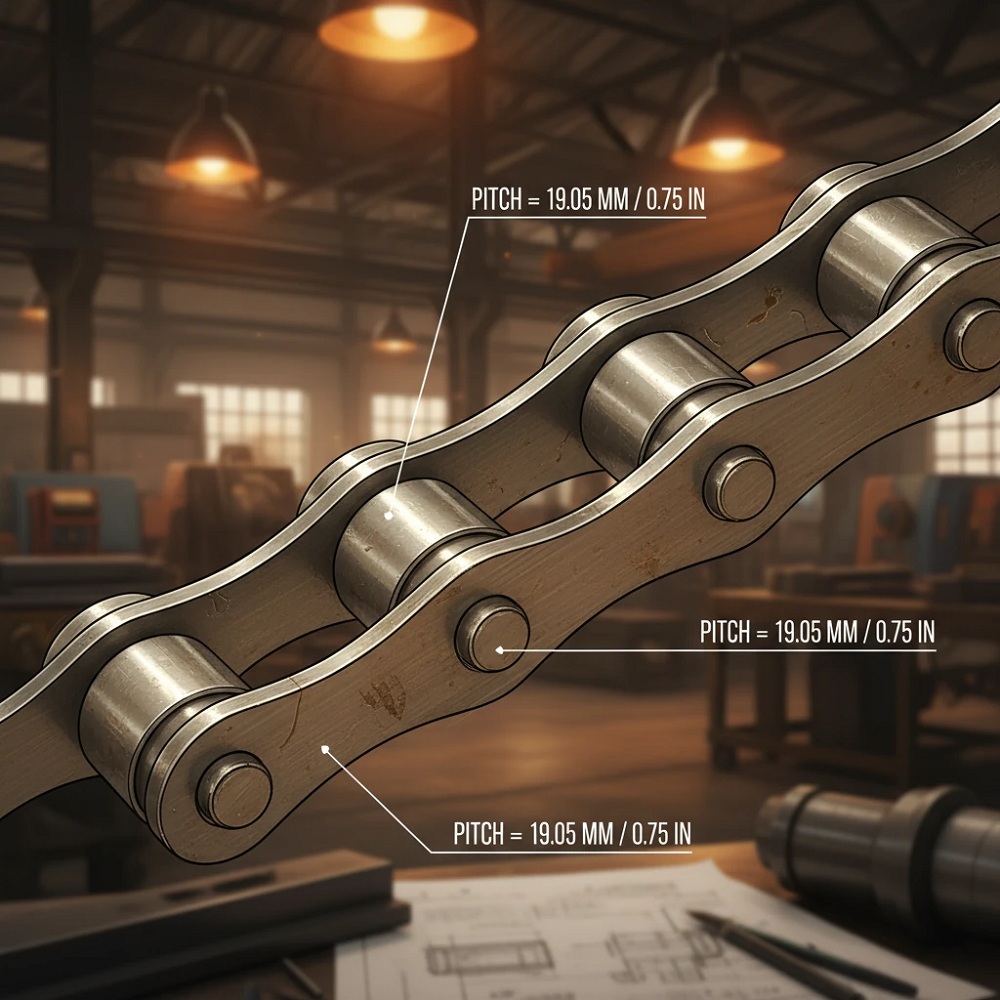

- Pitch (گام) – فاصله مرکز تا مرکز پینها
- Roller Diameter قطر رولر
- Inner Width فاصله داخلی پلیتها
- Pin Diameter قطر پین
- Plate Thickness ضخامت پلیت
- Overall Width عرض کلی زنجیر
چرا این ابعاد مهم هستند؟
- تعیین اندازه صحیح دنده زنجیر / Sprocket
- تحمل بار
- جلوگیری از سایش یا شکستن پینها
- جلوگیری از گیرکردن زنجیر در چرخ
- بهبود راندمان انتقال قدرت
چگونه بفهمیم زنجیری که دستمان است سری A است یا سری B؟
برای تشخیص سریع:
روش ۱: اندازهگیری رولر
- اگر رولر بزرگتر باشد → احتمالاً سری A
- اگر رولر کوچکتر باشد → احتمالاً سری B
روش ۲: مقایسه عرض داخلی
- عرض داخلی بیشتر = سری B
- عرض داخلی کمتر = سری A
روش ۳: نگاه به کد حکشده
- اگر اعداد مثل 40، 50، 60 → سری A
- اگر کد XXB داشته باشد → سری B

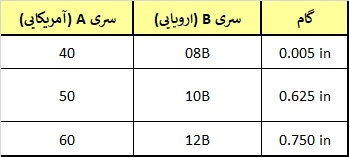

جدول تبدیل گام زنجیر بین استاندارد ANSI و B
چگونه مشخصات زنجیر را بدون داشتن کاتالوگ، تنها با اندازهگیری تشخیص دهیم؟
برای تشخیص مشخصات یک زنجیر صنعتی بدون داشتن کاتالوگ، کافی است سه اندازهگیری کلیدی انجام دهید: گام (Pitch)، قطر رولر و عرض داخلی پلیتها. ابتدا گام را با اندازهگیری فاصله مرکز تا مرکز دو پین متوالی به دست میآورید؛ این مقدار مهمترین شاخص تشخیص استاندارد و سری زنجیر است. سپس قطر رولر را با کولیس اندازه بگیرید؛ این مقدار تعیین میکند زنجیر احتمالاً در استاندارد سری A است یا سری B، زیرا تفاوت این دو سری بیشتر در همین ابعاد دیده میشود. در نهایت با اندازهگیری عرض داخلی، میتوان نوع ساختار و دستهبندی دقیقتر زنجیر را مشخص کرد. با داشتن همین سه عدد میتوان با دقت بالا نوع زنجیر را رمزگشایی کرد، حتی اگر هیچ نشانی از کد یا مارک سازنده روی آن وجود نداشته باشد.
پس از اندازهگیریهای اولیه، میتوان ابعاد بهدستآمده را با جداول استاندارد ANSI و BS/DIN تطبیق داد تا مدل دقیق مشخص شود. برای زنجیرهای سری ANSI، گام معمولاً مضربی از یکهشتم اینچ است و با مقایسه مقدار Pitch با سریهای رایجی مانند 40، 50 و 60 میتوان استاندارد را بهصورت تقریبی تعیین کرد. در مقابل، زنجیرهای اروپایی سری B با گامهایی بر پایه یکشانزدهم اینچ شناخته میشوند و با اندازهگیری عرض داخلی که معمولاً بزرگتر است، میتوان بین آنها و سری A تمایز گذاشت. اگر ابعاد اندازهگیریشده دقیقاً با یک مدل خاص همخوانی نداشت، معمولاً نشان میدهد زنجیر در دسته Heavy، چندردیفه یا ساخت سفارشی است. به این ترتیب تنها با یک کولیس و چند اندازهگیری ساده میتوان مشخصات کامل یک زنجیر صنعتی را بدون هیچ کاتالوگی تشخیص داد.
اشتباهات رایج هنگام تفسیر کدهای زنجیر صنعتی
- انتخاب زنجیر بر اساس گام بهتنهایی
- اشتباه گرفتن عرض داخلی با عرض کلی
- مقایسه نکردن قطر رولر بین سری A و B
- عدم توجه به تعداد ردیفها
- خرید زنجیر بر اساس ظاهر
- اتصال زنجیرهای سری A و B به یک دنده یکسان (خطای مرگبار!)
هر مهندس باید این ۵ نکته را درباره کدهای زنجیر صنعتی بداند
- دو زنجیر با گام یکسان ممکن است اصلاً جایگزین یکدیگر نشوند.
- سری B عموماً مناسب بارهای سنگینتر است.
- سری A معمولاً روانتر و مناسب سرعت بالاست.
- شناخت کد یعنی جلوگیری از سایش، لرزش و خرابی دنده زنجیر.
- رمزگشایی این کدها بخش ضروری آموزش خواندن کد زنجیر صنعتی است.
خرید زنجیر صنعتی از گروه صنعتی مدنی
در نهایت، برای اطمینان از تهیه کالای اصیل و مطابق با استانداردهای فنی، خرید زنجیر صنعتی باید از تأمینکنندگان معتبر و تخصصی انجام شود. گروه صنعتی مدنی با سالها تجربه در ارائه انواع زنجیرهای استاندارد ANSI و سری B، امکان دسترسی مهندسان و صنعتگران به محصولات باکیفیت را فراهم کرده است. شما میتوانید برای اطمینان از مطابقت ابعاد و جلوگیری از خطاهای ناشی از انتخاب اشتباه، پیش از ثبت سفارش به کاتالوگ ابعاد زنجیر صنعتی ارائهشده توسط این مجموعه مراجعه کنید تا با بررسی دقیق مشخصات فنی (گام، قطر رولر و عرض داخلی)، زنجیری کاملاً متناسب با تجهیزات خود تهیه نمایید.
جمعبندی
کدهای درجشده روی زنجیرهای صنعتی یک زبان مشترک جهانی هستند که اگر آنها را بلد باشید، میتوانید سریع و دقیق زنجیر مناسب برای هر دستگاه یا پروژه را انتخاب کنید. در این مقاله تلاش شد یک مرجع کامل برای آموزش خواندن کد زنجیر صنعتی ارائه شود و تفاوت مهم بین زنجیرهای سری A (آمریکایی) و سری B (اروپایی) بهصورت دقیق و مهندسی توضیح داده شود.
