گیرپاژ و قفل شدن ناگهانی خطوط انتقال، بزرگترین کابوس خطوط رنگ پودری الکترواستاتیک و مایع است؛ بحرانی که در یک لحظه باعث توقف کامل سالن، سوختن قطعات حساس داخل کوره و اعمال فشار مخرب به الکتروموتور میشود. دلیل اصلی این حادثه، ترکیب سه عامل مخرب حرارت بالای کوره (۱۸۰ تا ۲۲۰ درجه سانتیگراد)، ذرات معلق رنگ و استفاده از روانکارهای نامناسب است که مستقیماً عملکرد ترولی و چرخهای متحرک را مختل میکنند. وقتی لایههای ضخیم دوده و رنگ پختهشده روی پینها و ساچمهها مینشینند، ریل قفل کرده و کل مجموعه ترولی | کانوایر هوایی از حرکت بازمیماند. این راهنمای جامع مهندسی، پنج عامل فنی بروز این عیب را کالبدشکافی میکند و نشان میدهد چگونه با اجرای اصولی نگهداری کانوایر هوایی کوره رنگ، از خسارتهای میلیونی و توقفهای پرهزینه تولید جلوگیری نمایید.
کالبدشکافی ۵ دلیل مهندسی قفل شدن و علت گیرپاژ زنجیر کانوایر هوایی
توقفهای مکانیکی در ریلهای هوایی بهندرت یکشبه اتفاق میافتند؛ بلکه حاصل فرسایش تدریجی و اثرات مخرب حرارت کوره بر اجزای متحرک هستند. زنجیره بروز این خرابی معمولاً از حرارت بالا و نفوذ گرد رنگ آغاز میشود، به کربنیزه شدن روانکار و قفل شدن بلبرینگ ترولی میانجامد و در نهایت گیرپاژ کامل خط را رقم میزند. بررسیهای میدانی پنج عامل بنیادین را به عنوان ریشه اصلی این مشکل معرفی میکنند:
۱. کربنیزه شدن و سوختن روانکارهای نامناسب در حرارت بالا
دمای کورههای پخت رنگ پودری الکترواستاتیک معمولاً بین ۱۸۰ تا ۲۲۰ درجه سانتیگراد تنظیم میشود. اگر برای پینها و ترولیها از روغنها یا گریسهای معمولی پایه معدنی استفاده شود، این مواد در اثر حرارت مداوم تبخیر شده و پیوندهای مولکولی آنها تخریب میشود. نتیجه این فرآیند، تشکیل رسوبات زغالی و قیری بسیار سخت (کربنیزاسیون) است. این تودههای سیاه و خشک در فضاهای میکرونی بین ساچمههای بیرینگ و مفاصل زنجیر رسوب کرده و به عنوان عامل شماره یک در علت گیرپاژ زنجیر کانوایر هوایی شناخته میشوند.
۲. نفوذ و پختگی ذرات رنگ الکترواستاتیک داخل ریل و بیرینگها
در خطوط کانوایری، ریل از کابین پاشش رنگ و سپس کوره عبور میکند. غبار رنگ پودری باردار معلق در فضا، بهراحتی روی شیار ریل و محفظه باز چرخها مینشیند. زمانی که زنجیر وارد بخش حرارتی میشود، این گردهها همراه با بقایای روانکار ذوب شده و پس از رسیدن به نقطه ژل و پخت، تبدیل به یک پلیمر پلاستیکی سخت میشوند. این پدیده باعث قفل شدن ترولی و چرخ کانوایر هوایی درون ریلهای بسته (C-Rail) یا تیپهای I-Beam میشود.
۳. عدم بالانس و تنظیم سیستم کشش زنجیر کانوایر (تنشنر)
زنجیرهای فولادی در اثر شوکهای حرارتی و وزن بار دچار خستگی و کشیدگی ساختاری میشوند. وظیفه جذب این تغییرات طولی بر عهده یونیت کشش (Tensioner) است که به صورت وزنی، فنری یا پنوماتیک عمل میکند. عدم تعادل در این بخش دو پیامد مخرب دارد:
- در صورت کشش بیشازحد زنجیر: سایش شدید بوشها و پینها رخ داده، بار مضاعف روی گیربکس وارد میشود و قرقرهها در سرپیچها قفل میکنند.
- در صورت کشش ناکافی و شل بودن زنجیر: زنجیر بین ساپورتها دچار افتادگی شده، پینها در زانوییها گیر میکنند و خطر پرش زنجیر از روی چرخدنده محرک به وجود میآید.
تنظیم دقیق این مکانیزم بخشی حیاتی از فرآیند تنظیم سیستم کشش زنجیر کانوایر به شمار میرود.
۴. انبساط حرارتی ریل کانوایر در کوره و عدم همراستایی دهانهها
اختلاف دمای شدید میان فضای سالن (۲۵ درجه) و داخل کوره (۲۰۰ درجه) سبب افزایش طول ریلهای فولادی بر اساس ضریب انبساط طولی متریال میشود. اگر در طراحی و نصب کانوایر از درزهای انبساطی حرارتی (Expansion Joints) استاندارد استفاده نشده باشد، ریلها در ورودی و خروجی کوره دچار پیچش و تغییر زاویه میشوند و ترولیها در گلویی ورودی گیرپاژ میکنند. بروز پدیده انبساط حرارتی ریل کانوایر در کوره یکی از خطاهای رایج در مهندسی نصب خطوط رنگ است.
۵. تخریب بلبرینگ نسوز کانوایر مونو ریل در اثر بارگذاری نامتقارن
قرقرههای کانوایر باید مجهز به بلبرینگهای بدون کاسهنمد پلاستیکی با لقی داخلی ویژه (مانند کلاس C3 یا C4) و تحمل حرارتی بالای ۲۵۰ درجه باشند. بارگذاری غیراصولی، آویزان کردن قطعات با وزن خارج از تناژ مجاز یا ایجاد تکانهای پاندولی شدید، باعث خرد شدن قفسه ساچمهها در بلبرینگ نسوز کانوایر مونو ریل و توقف ناگهانی خط میگردد. برای پیشگیری از این خسارتهای متوالی، اجرای مهندسی و مستمر پروتکلهای نگهداری کانوایر هوایی کوره رنگ امری حیاتی است.

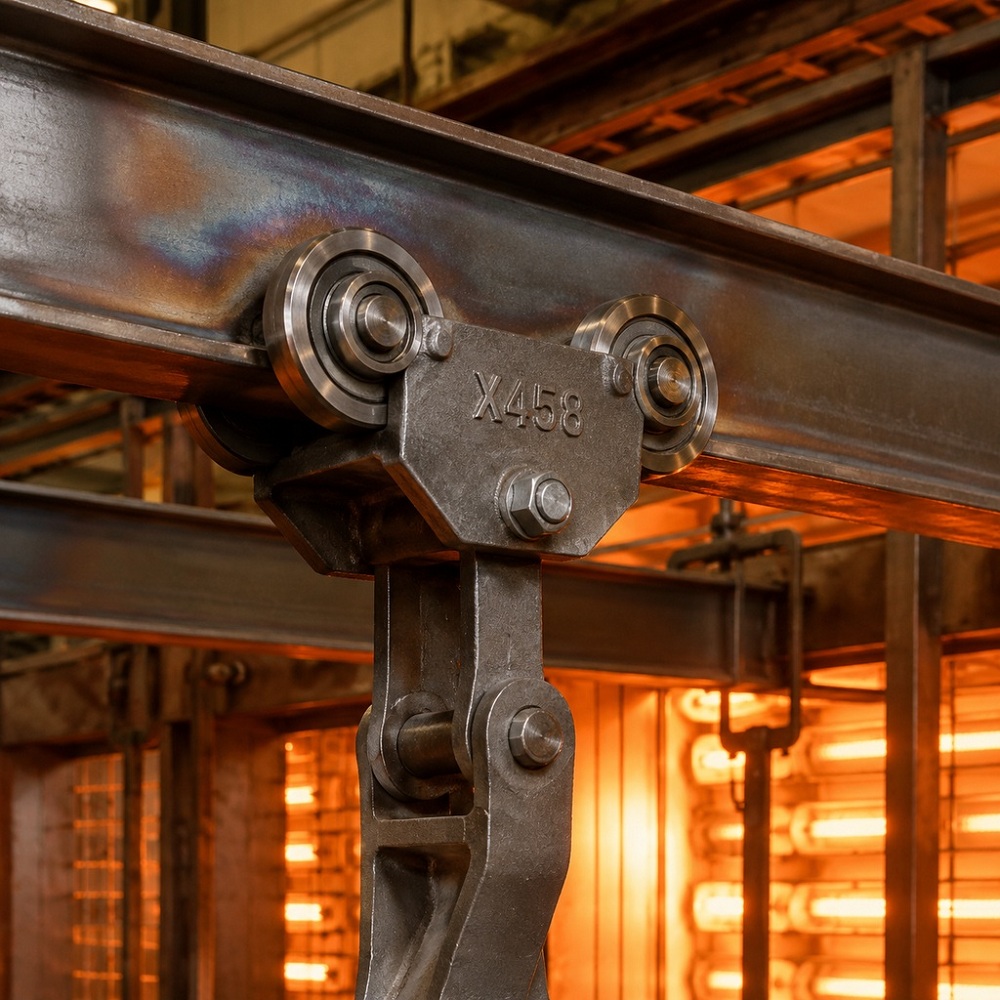

یکی از حیاتیترین اجزا در زنجیرهای تیپ سنگین صنعتی، دستک ترولی ۴ اینچ (X458) است که وظیفه تحمل وزن قطعات و حفظ تعادل آویزها درون ریل I-Beam را بر عهده دارد. استفاده از دستکهای بیکیفیت یا متفرقه در دمای بالای کوره سریعاً دچار دفرمهشدن و خرد شدن چرخها میشود؛ به همین دلیل، استفاده از قطعات فورجشده و مقاوم به سایش، مانند دستک ترولی ۴ اینچ (X458) فروشگاه مدنی، یک راهکار مطمئن برای جلوگیری از لقزدگی، تقسیم یکنواخت بار و افزایش طول عمر مفید سیستم در فرآیند نگهداری کانوایر هوایی کوره رنگ به شمار میرود.
دستورالعمل اقدامات اضطراری: هنگام قفل شدن آنی کانوایر چه کنیم؟
در صورت گیرپاژ ناگهانی، رفتارهای شتابزده میتواند باعث سوختن سیمپیچ موتور یا بریدن شفت گیربکس شود. مراحل زیر را به ترتیب اجرا کنید:
- قطع فوری برق محرک (Emergency Stop): پیش از فعال شدن بیمتال یا سوختن الکتروموتور، کلید توقف اضطراری را فشار دهید تا از کشش بیشتر و پارگی زنجیر جلوگیری شود.
- تعدیل حرارت کوره بدون خاموشی کامل فنها: مشعل را روی حداقل دمای ممکن (حدود ۱۰۰ درجه) بگذارید اما فنهای سیرکولاسیون را روشن نگه دارید تا قطعات نسوزند و ریل کانوایر شوک حرارتی نبیند.
- آزادسازی بار تنشنر: وزنههای تعادلی یا فشار جک پنوماتیک سیستم کشش را آزاد کنید تا زنجیر از حالت کشیدگی شدید خارج شود.
- تزریق اسپریهای نفوذکننده دما بالا: با استفاده از روانکارهای مایع گرافیتی یا روغنهای آزادکننده، ترولیهای مستقر در دهانه ورودی و خروجی کوره را روانکاری کنید.
- بررسی چرخدندههای درایو و انحناها: با چرخاندن دستی کلاچ یا اعمال نیروی معکوس کنترلشده، محل دقیق انحراف یا دفرمهشدگی ترولی را مشخص و قطعه معیوب را خارج نمایید.
راهنمای انتخاب بهترین روغن کانوایر کوره رنگ (روانکار نسوز دما بالا)

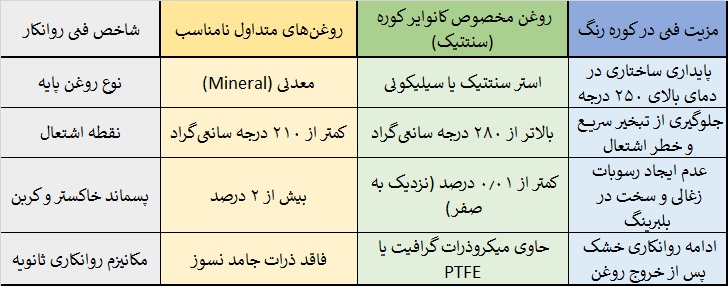

بسیاری از اپراتورها تصور میکنند گریسهای معمولی یا روغنهای هیدرولیک برای زنجیر کوره مناسبند؛ اما این یک خطای بزرگ در فرآیند تعمیر و نگهداری کانوایر خط رنگ پودری است. جدول زیر تفاوتهای کیفی روانکارهای مناسب و نامناسب را نشان میدهد:
روغنهای سنتتیک پایه استری ویژه خطوط رنگ، پس از تبخیر کنترلشده، هیچگونه دوده و لایه چسبناک بر جای نمیگذارند و ساچمههای ترولی روی یک لایه خشک نانومتری بدون سایش حرکت میکنند. انتخاب صحیح روغن کانوایر کوره رنگ از ارکان اصلی در برنامه نگهداری کانوایر هوایی کوره رنگ به شمار میرود.
بررسی روشهای روانکاری؛ دستی یا سیستم روغنکاری اتوماتیک کانوایر هوایی؟
روشهای سنتی روانکاری دستی با قلممو یا روغندان علاوه بر خطای انسانی و هدررفت مواد، منجر به چکیدن قطرات چربی روی قطعات شستهشده و ایجاد لکه روی رنگ نهایی (مانند عیب چشمماهی) میشود.

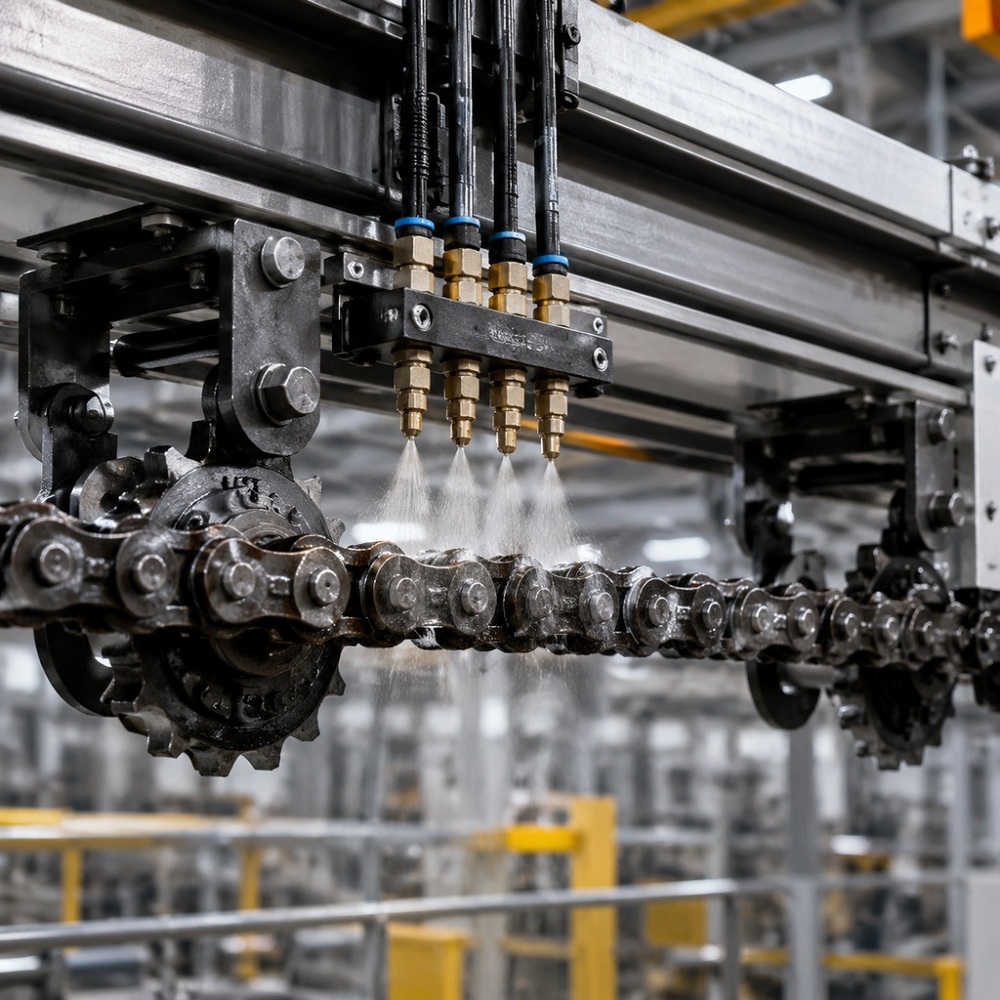

امروزه استفاده از سیستم روغنکاری اتوماتیک کانوایر هوایی به عنوان استاندارد خطوط مدرن شناخته میشود. این یونیتها با استفاده از سنسورهای مجاورتی، به محض عبور هر ترولی یا پین زنجیر در بخش بیرونی کوره، حجم دقیقی از روانکار را به صورت میکروقطرهای یا پاشش مهپاش به محل اصطکاک تزریق میکنند. این سیستم مصرف روغن را تا ۶۰ درصد کاهش داده و بازدهی برنامه نگهداری کانوایر هوایی کوره رنگ را به بالاترین سطح میرساند.
پروتکل جامع تمیزکاری و رسوبزدایی ریل کانوایر رنگ
تجمع غبار رنگ پودری در شیار داخلی ریلها مقاومت اصطکاکی را افزایش میدهد. برای رسوبزدایی موثر، مراحل زیر پیشنهاد میشود:
- نصب برسهای سیمی آنلاین: نصب فرچههای سیمی ثابت در مسیر بازگشت ریل تا قبل از ورود مجدد ترولی به کوره، غبار تازه پاشیدهشده را پاک کند.
- بهکارگیری ترولیهای لایهبردار (Scraper): این ترولیهای تخصصی مجهز به تیغههای آلیاژی با مقطع داخلی ریل هستند و با حرکت در خط، رسوبات چسبیده را میتراشند.
- فرآیند دورهای تمیزکاری و رسوبزدایی ریل کانوایر رنگ با حلال: در اورهال سالانه، جدارههای داخلی ریل و لینکهای زنجیر با شویندههای صنعتی شستشو و چربیزدایی میشوند.
راهنمای تخصصی قطعات کانوایر هوایی کوره پخت (تیپهای M35 و M47)
شناخت دقیق قطعات و مقاومت مکانیکی آنها به انتخاب زنجیر متناسب با ظرفیت سالن کمک میکند:
- مشخصات فنی تیپ M35 (کاربری سبک و متوسط): گام زنجیر ۱۵۰ میلیمتر، ظرفیت حمل بار ۳۵ تا ۵۰ کیلوگرم به ازای هر آویز، تحمل حرارتی تا ۲۳۰ درجه سانتیگراد و مجهز به بیرینگهای ساچمهای نسوز با کلاس لقی C3.
- مشخصات فنی تیپ M47 (کاربری سنگین صنعتی): گام زنجیر ۱۶۰ میلیمتر، ظرفیت حمل بار ۷۵ تا ۱۰۰ کیلوگرم به ازای هر آویز، تحمل حرارتی تا ۲۶۰ درجه سانتیگراد و مجهز به بیرینگهای غلطکی نسوز زرهدار.
تامین قطعات کانوایر هوایی کوره پخت به صورت استاندارد و سختکاریشده، مقاومت زنجیر را در برابر فشارهای خمشی و حرارتی کوره تضمین مینماید.
چکلیست طلایی نگهداری کانوایر هوایی کوره رنگ (برنامه PM پیشگیرانه)
برای دستیابی به خطی پایدار و بدون وقفه، اقدامات مهندسی باید در قالب یک برنامه سرویس دورهای مدون اجرا شوند:
بازرسیهای روزانه:
- کنترل آمپراژ مصرفی الکتروموتور کانوایر (افزایش آمپر نشاندهنده شروع گیرپاژ و رسوبگرفتگی است).
- شنیدن صداهای غیرعادی نظیر صدای سایش یا تقتق در سرپیچها ناشی از خشکی چرخها.
- بررسی چشمی سلامت نازلهای روغنکار و کنترل سطح مخزن روانکار.
سرویسهای هفتگی:
- کنترل موقعیت وزنه یا فشار جک در بخش تنظیم سیستم کشش زنجیر.
- پاکسازی گردوغبار رنگ انباشتهشده در ورودی و خروجی کوره.
- بازدید چرخدندههای هرزگرد در زانوییهای عمودی و افقی.
نگهداری ماهانه و فصلی:
- اندازهگیری کشیدگی زنجیر (اگر طول ۱۰ گام متوالی بیش از ۲.۵ درصد افزایش یافته باشد، زنجیر باید لینکگیری یا تعویض شود).
- سنجش ضخامت ریل و کنترل عدم وجود سایش موضعی در مسیر حرکت چرخها.
- بررسی وضعیت درزهای انبساط حرارتی و اطمینان از همراستایی اسکلت ریل.
اجرای این چکلیست در قالب برنامه منظم نگهداری کانوایر هوایی کوره رنگ، عمر قطعات متحرک را تا چندین برابر افزایش میدهد.
عواقب فنی و مالی نادیده گرفتن نگهداری کانوایر هوایی کوره رنگ
بیتوجهی به برنامه سرویس کانوایر، هزینههای زنجیرهای سنگینی برای کارخانه ایجاد میکند:
- ضایعات و سوختگی رنگ قطعات: توقف کانوایر باعث ماندن قطعات زیر حرارت مستقیم کوره شده و سوختگی رزین و تغییر رنگ شدید را به دنبال دارد که نیاز به رنگبرداری کامل دارد.
- خرابی تجهیزات محرک: فشار ناشی از قفل شدن ریل میتواند موجب شکستن دندههای گیربکس، بریدن شفت یا سوختن کامل الکتروموتور شود.
- دفرمه شدن ریل و پارگی زنجیر: تنشهای کششی بالا در هنگام گیرپاژ، ریل را تاب داده و زنجیر را پاره میکند.
- رعایت دقیق اصول نگهداری کانوایر هوایی کوره رنگ تضمینکننده بهرهوری پایدار، ایمنی پرسنل و جلوگیری از توقفهای پرهزینه تولید است.
جمعبندی و نتیجهگیری مهندسی
گیرپاژ کانوایرهای هوایی در کوره پخت پاسخی به کیفیت روانکاری، رسوب غبار رنگ و تغییرات ابعادی ناشی از حرارت است. با بهکارگیری روانکارهای سنتتیک نسوز، سیستمهای اتوماتیک تزریق روغن، تنظیم دقیق تنشنر و رعایت درزهای انبساط حرارتی، میتوان از توقفهای ناگهانی جلوگیری کرد. استقرار یک برنامه مدون برای نگهداری کانوایر هوایی کوره رنگ، موثرترین سرمایهگذاری برای حفظ سلامت تجهیزات و افزایش راندمان خطوط رنگ است.
