در بسیاری از سیستمهای صنعتی، انتقال قدرت بین موتور و تجهیزات توسط تسمه و فولی انجام میشود. انتخاب نوع فولی در این سیستمها نقش مهمی در عملکرد پایدار دستگاه، میزان ارتعاش، طول عمر قطعات و حتی مصرف انرژی دارد. یکی از سوالات رایج در میان تکنسینها و مهندسان این است که فولی ساده بهتر است یا فولی تیپرلاک و مهمتر از آن، برای دستگاههایی که با سرعت بالا کار میکنند کدام گزینه عملکرد بهتری دارد. در سالهای اخیر استفاده از فولیهای تیپرلاک در بسیاری از صنایع گسترش پیدا کرده است. دلیل این موضوع به مشکلاتی برمیگردد که در فولیهای سنتی و ساده وجود دارد؛ از جمله لقی فولی روی شفت موتور، سختی در نصب و جداسازی، و ایجاد ارتعاش در دورهای بالا. در مقابل، سیستم تیپرلاک با استفاده از بوشهای مخروطی توانسته راهحل مؤثری برای این چالشها ارائه دهد. در این مقاله بهصورت تخصصی به بررسی تفاوت این دو نوع فولی، مزایای بوش تیپرلاک و همچنین نحوه نصب فولی تیپرلاک در سیستمهای صنعتی میپردازیم.
فولی ساده چیست؟
فولی ساده یکی از قدیمیترین و رایجترین انواع فولی در سیستمهای انتقال قدرت محسوب میشود. در این نوع فولی، سوراخ مرکزی قطعه دقیقاً بر اساس قطر شفت موتور ماشینکاری میشود و فولی بهصورت مستقیم روی شفت نصب میشود. برای جلوگیری از چرخش فولی روی شفت، معمولاً از خار (Key) و پیچهای تنظیم استفاده میشود تا اتصال بین فولی و شفت ثابت بماند.
سادگی ساختار باعث شده این نوع فولی در بسیاری از دستگاهها مورد استفاده قرار بگیرد، بهخصوص در تجهیزاتی که سرعت چرخش پایینتری دارند یا حساسیت سیستم نسبت به ارتعاش زیاد نیست. با این حال، در کاربردهای صنعتی سنگین یا سیستمهایی که با دور بالا کار میکنند، فولیهای ساده میتوانند با مشکلاتی مواجه شوند که در بلندمدت عملکرد دستگاه را تحت تأثیر قرار میدهد.
یکی از چالشهای مهم در این نوع فولیها این است که کوچکترین اختلاف در اندازه قطر داخلی فولی و شفت میتواند باعث ایجاد لقی بین فولی و شفت شود. این لقی در ابتدا ممکن است ناچیز باشد، اما با گذشت زمان و در اثر ارتعاش و بارگذاری مداوم، میتواند افزایش پیدا کند و مشکلات بیشتری ایجاد کند.
چالشهای فولی ساده
در بسیاری از خطوط تولید صنعتی، یکی از مشکلاتی که تکنسینها با آن مواجه میشوند لقی فولی روی شفت موتور است. این مشکل معمولاً در فولیهای ساده بیشتر دیده میشود، زیرا اتصال بین فولی و شفت تنها به کمک خار و پیچ انجام میشود و فشار بهصورت یکنواخت در اطراف شفت توزیع نمیشود.
وقتی لقی در این ناحیه ایجاد شود، در هنگام چرخش موتور، فولی نمیتواند بهطور کامل هممرکز با شفت بچرخد. همین موضوع باعث ایجاد ارتعاش در سیستم انتقال قدرت میشود. ارتعاش میتواند به مرور زمان باعث افزایش استهلاک تسمهها، بلبرینگها و حتی خود شفت شود.
در موتورهایی که با سرعت بالا کار میکنند، این مشکل بیشتر خود را نشان میدهد. در چنین شرایطی حتی یک لقی کوچک نیز میتواند باعث نامتعادلی سیستم، لرزش شدید و کاهش راندمان انتقال نیرو شود. علاوه بر این، باز کردن فولیهای ساده در بسیاری از موارد کار سادهای نیست و گاهی نیاز به ابزارهای کشنده یا حتی ضربه برای جدا کردن فولی از شفت وجود دارد.
به همین دلیل در بسیاری از ماشینآلات مدرن، استفاده از سیستمهای جدیدتر مانند فولیهای تیپرلاک به عنوان راهکاری برای کاهش این مشکلات مورد توجه قرار گرفته است.
فولی تیپرلاک (Taper Lock) چیست؟

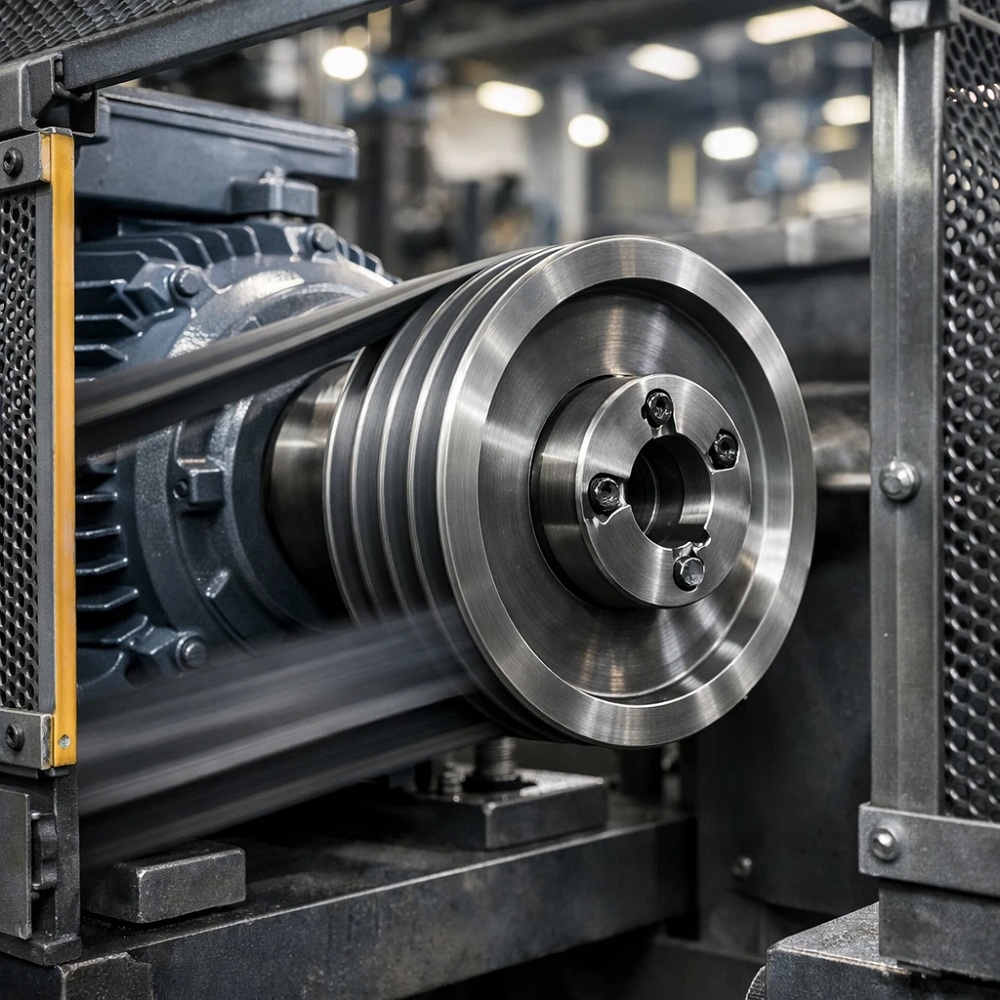

فولی تیپرلاک نوعی فولی پیشرفته در سیستمهای انتقال قدرت است که برای اتصال به شفت از بوش تیپرلاک استفاده میکند. این بوش یک قطعه مخروطی شکل است که بین فولی و شفت قرار میگیرد و با استفاده از پیچهای مخصوص در جای خود محکم میشود.
در این سیستم، وقتی پیچها سفت میشوند، بوش به داخل فولی کشیده میشود و به دلیل شکل مخروطی خود، بهطور یکنواخت به شفت فشار وارد میکند. همین طراحی باعث میشود اتصال بسیار محکم و دقیق ایجاد شود و فولی کاملاً هممرکز با شفت قرار بگیرد.
استفاده از بوش تیپرلاک علاوه بر افزایش استحکام اتصال، مزایای مهم دیگری نیز دارد. این سیستم باعث میشود فشار بهطور یکنواخت در اطراف شفت توزیع شود و احتمال ایجاد لقی یا لغزش به حداقل برسد. به همین دلیل فولیهای تیپرلاک در بسیاری از کاربردهای صنعتی، بهخصوص در دستگاههایی که با سرعت بالا یا بارهای متغیر کار میکنند، بسیار محبوب شدهاند.
نحوه نصب فولی تیپرلاک
یکی از دلایلی که استفاده از این سیستم در صنایع مختلف افزایش یافته است، سادگی در نصب و جداسازی آن است. آشنایی با نحوه نصب فولی تیپرلاک به تکنسینها کمک میکند تا فرآیند نصب را سریعتر و دقیقتر انجام دهند.
در این روش ابتدا بوش تیپرلاک در داخل محل مخصوص خود در فولی قرار میگیرد. طراحی فولی بهگونهای است که بوش بهطور کامل در جای خود قرار گرفته و سوراخهای پیچ در موقعیت مناسب قرار میگیرند. پس از آن، مجموعه فولی و بوش روی شفت موتور قرار داده میشود.

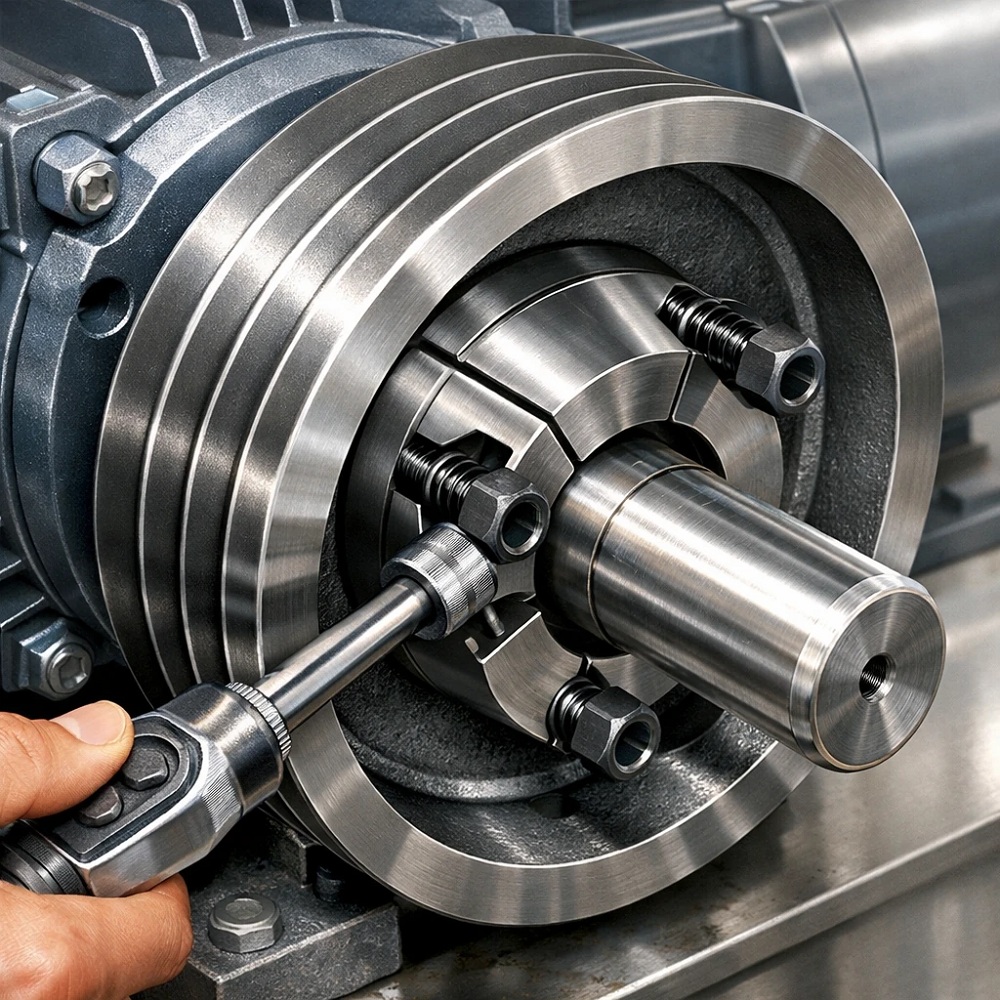

در مرحله بعد پیچهای مخصوص بهتدریج سفت میشوند. با سفت شدن پیچها، بوش مخروطی به داخل فولی کشیده میشود و بهطور همزمان روی شفت قفل میشود. این فرآیند باعث میشود اتصال بسیار محکم و بدون لقی ایجاد شود.
یکی از نکات مهم در نحوه نصب فولی تیپرلاک این است که در این روش نیازی به ضربه زدن یا استفاده از پرسهای سنگین وجود ندارد. همین موضوع باعث میشود نصب قطعه با دقت بیشتری انجام شود و احتمال آسیب دیدن شفت یا فولی نیز کاهش پیدا کند.
مزایای استفاده از بوش تیپرلاک در سیستمهای صنعتی
یکی از مهمترین مزایای سیستم تیپرلاک، ایجاد اتصال کاملاً محکم و بدون لقی بین فولی و شفت است. طراحی مخروطی بوش باعث میشود فشار به صورت یکنواخت در اطراف شفت توزیع شود و فولی در جای خود کاملاً قفل شود. این ویژگی در مقایسه با فولیهای ساده که معمولاً فشار در ناحیه خار متمرکز میشود، مزیت قابل توجهی محسوب میشود.
یکی دیگر از مزایای مهم این سیستم کاهش ارتعاش در دستگاههای صنعتی است. وقتی فولی بهطور دقیق و هممرکز روی شفت نصب شود، چرخش سیستم پایدارتر خواهد بود و ارتعاشات کمتری ایجاد میشود. این موضوع بهویژه در تجهیزاتی مانند فنهای صنعتی، پمپها، کمپرسورها و نوار نقالهها اهمیت زیادی دارد.
همچنین فولیهای تیپرلاک از نظر تعمیر و نگهداری نیز بسیار کاربردی هستند. در بسیاری از موارد برای جدا کردن فولیهای ساده نیاز به ابزارهای مخصوص یا ضربه زدن وجود دارد، اما در سیستم تیپرلاک تنها با باز کردن پیچها، بوش آزاد شده و فولی بهراحتی از شفت جدا میشود. این ویژگی باعث کاهش زمان تعمیرات و کاهش توقف خطوط تولید میشود.
از طرف دیگر، استفاده از بوشهای تیپرلاک با قطرهای مختلف این امکان را فراهم میکند که یک فولی برای شفتهای مختلف مورد استفاده قرار بگیرد. این موضوع باعث کاهش هزینههای انبارداری و افزایش انعطافپذیری در طراحی ماشینآلات صنعتی میشود.
مقایسه فولی تیپرلاک و فولی ساده
اگر عملکرد این دو نوع فولی را در شرایط عملیاتی مختلف بررسی کنیم، تفاوتهای مهمی بین آنها دیده میشود. فولیهای ساده به دلیل ساختار ابتدایی خود ممکن است در طول زمان دچار لقی شوند، در حالی که فولیهای تیپرلاک به دلیل استفاده از بوش مخروطی اتصال بسیار پایدارتر و دقیقتری ایجاد میکنند.
از نظر نصب نیز سیستم تیپرلاک فرآیند سادهتر و کنترلشدهتری دارد و نیاز به ماشینکاری دقیق برای هر شفت وجود ندارد. در مقابل، در فولیهای ساده معمولاً قطر داخلی باید دقیقاً متناسب با شفت ساخته شود.
همچنین در سرعتهای بالا، فولیهای تیپرلاک به دلیل هممرکزی بهتر و توزیع یکنواخت نیرو، ارتعاش کمتری ایجاد میکنند و عملکرد پایدارتری دارند.
کدام فولی برای موتورهای دور بالا مناسبتر است؟
در سیستمهایی که از موتورهای دور بالا استفاده میکنند، دقت در نصب فولی اهمیت بسیار زیادی دارد. کوچکترین لقی یا عدم هممرکزی میتواند باعث ایجاد ارتعاش شدید، افزایش استهلاک قطعات و حتی آسیب دیدن موتور شود.
در چنین شرایطی، فولیهای تیپرلاک گزینه مناسبتری محسوب میشوند. طراحی این سیستم باعث میشود اتصال بین فولی و شفت کاملاً دقیق و بدون لقی باشد و فشار بهطور یکنواخت در اطراف شفت توزیع شود. همین ویژگی باعث میشود عملکرد سیستم در سرعتهای بالا پایدارتر باشد و ارتعاشات دستگاه به حداقل برسد.
به همین دلیل در بسیاری از تجهیزات صنعتی مدرن، بهویژه در دستگاههایی که با سرعت بالا و بارهای دینامیکی کار میکنند، استفاده از فولیهای تیپرلاک به عنوان یک راهکار استاندارد در نظر گرفته میشود.
سفارش ساخت فولی تیپرلاک از گروه صنعتی مدنی
اگر به دنبال یک راهکار مطمئن برای تهیه یا سفارش ساخت فولی تیپرلاک هستید، همکاری با مجموعههای متخصص در حوزه ساخت قطعات انتقال قدرت اهمیت زیادی دارد. گروه صنعتی مدنی با تجربه در طراحی و تولید انواع فولی صنعتی، امکان ساخت فولیهای تیپرلاک در ابعاد و مشخصات فنی مختلف را متناسب با نیاز ماشینآلات صنعتی فراهم کرده است. در این مجموعه فرآیند سفارش ساخت فولی تیپرلاک بر اساس مشخصات دقیق شفت، نوع تسمه و شرایط کاری دستگاه انجام میشود تا فولی نهایی از نظر دقت ابعادی، بالانس و کیفیت ساخت، عملکردی پایدار و قابل اعتماد در سیستمهای صنعتی داشته باشد.
جمعبندی
در سیستمهای انتقال قدرت صنعتی، انتخاب نوع فولی تأثیر زیادی بر عملکرد و دوام تجهیزات دارد. فولیهای ساده به دلیل قیمت پایین و ساختار ساده همچنان در برخی کاربردها استفاده میشوند، اما در بسیاری از کاربردهای صنعتی پیشرفته، فولیهای تیپرلاک به دلیل مزایای فنی بیشتر مورد توجه قرار گرفتهاند.
این نوع فولی با استفاده از بوشهای مخروطی اتصال دقیقتر و محکمتری ایجاد میکند و مشکلاتی مانند لقی فولی روی شفت، ارتعاش در دور بالا و دشواری در جداسازی قطعه را تا حد زیادی کاهش میدهد. همچنین آشنایی با نحوه نصب فولی تیپرلاک به تکنسینها کمک میکند تا فرآیند نصب و تعمیرات تجهیزات صنعتی را سریعتر و با دقت بیشتری انجام دهند.
در نتیجه، در بسیاری از ماشینآلاتی که با موتورهای دور بالا کار میکنند، استفاده از فولی تیپرلاک میتواند باعث افزایش پایداری سیستم، کاهش ارتعاش و افزایش عمر قطعات شود.
