در دستگاههای CNC متحرک و تجهیزات اتوماسیون صنعتی، خرابی یا قطع شدن کابلها یکی از مشکلات پرهزینه و رایجی است که میتواند کل خط تولید را متوقف کند. حرکت مداوم محورهای دستگاه، خمشهای مکرر کابلها و تماس با اجزای متحرک باعث ایجاد شکستگی داخلی یا پارگی روکش میشود. برای جلوگیری از این آسیبها، استفاده از محافظ کابل (انرژی گاید یا Cable Carrier) ضروری است. در این مقاله به بررسی اصول انتخاب انرژی گایدهای مناسب و روش محاسبه سایز انرژی گاید و شعاع خمش استاندارد (Bending Radius) میپردازیم تا از آسیب به کابلها و شلنگهای هیدرولیک جلوگیری شود.
اهمیت استفاده از انرژی گاید در ماشینآلات متحرک
در ماشینآلات CNC و روباتهای صنعتی، کابلها و شلنگها باید همراه محورهای دستگاه حرکت کنند، بدون اینکه دچار گره، کشیدگی یا پیچخوردگی شوند. انرژی گاید مانند یک مسیر هدایتکننده، کابلها را در شرایط ایمن نگه میدارد و اجازه میدهد آنها بهصورت کنترلشده حرکت کنند.
این سازه از جنس پلاستیک صنعتی یا آلومینیوم است و بهگونهای طراحی شده که در برابر سایش، روغن و مواد شیمیایی مقاوم باشد. استفاده از انرژی گاید نه تنها موجب افزایش عمر کابلها میشود بلکه سرویسپذیری و ایمنی کلی دستگاه را نیز بالا میبرد.
مشکلات رایج در صورت نبود محافظ کابل
در صورت نبود انرژی گاید یا استفاده از نوع نامناسب، کابلهای برق، دیتا و شلنگهای فشار قوی در معرض آسیب مکانیکی هستند. خمش بیشازحد، کشیدگی و تماس با قطعات متحرک از عوامل اصلی خرابی محسوب میشوند.
نتیجه این شرایط میتواند شامل پارگی کابل، جرقه الکتریکی، نشت روغن هیدرولیک یا توقف ناگهانی ماشین باشد. انتخاب مناسب محافظ کابل و توجه به محاسبه سایز انرژی گاید، نقش محوری در جلوگیری از این مشکلات دارد.
اجزای اصلی سیستم انرژی گاید
یک سیستم انرژی گاید معمولاً از سه بخش اصلی تشکیل میشود:
1. بدنه زنجیروار (Chain Body) که مسیر حرکت کابل را ایجاد میکند،
2. درپوشهای نگهدارنده برای قرار دادن و مهار کابلها،
3. هدایتگرها (Guides) برای کنترل حرکت روان و همتراز انرژی گاید بر روی دستگاه.

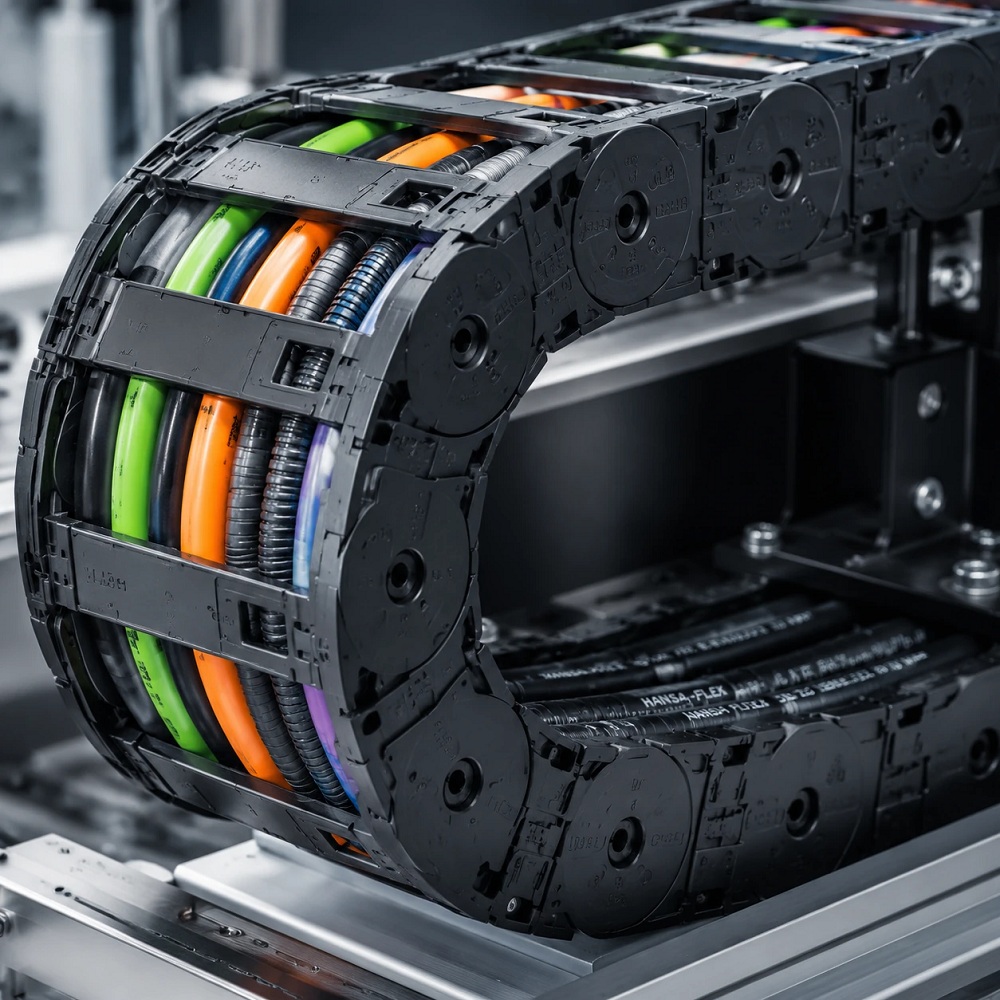

ساختار این سیستم به گونهای است که در زمان حرکت محور، انرژی گاید باز و بسته میشود اما حداقل شعاع خم شدن کابل حفظ میگردد؛ و این همان جایی است که محاسبه سایز انرژی گاید اهمیت پیدا میکند.
مفهوم شعاع خمش (Bending Radius) چیست؟
شعاع خمش یا *Bending Radius* حداقل شعاعی است که در آن کابل میتواند خم شود بدون آنکه به ساختار داخلی آن آسیب برسد. هر کابل بنا بر نوع هادی و قطر بیرونی خود، مقدار مشخصی شعاع خمش دارد.
برای جلوگیری از شکستگی در رشتههای داخلی کابل، انرژی گاید باید بهگونهای انتخاب شود که شعاع انحنای آن حداقل برابر یا بزرگتر از شعاع خمش کابل باشد. رعایت این نکته، عمر کابلها را چندین برابر افزایش میدهد.
آموزش محاسبه سایز انرژی گاید
محاسبه دقیق سایز و ابعاد انرژی گاید شامل سه مؤلفه اصلی است:

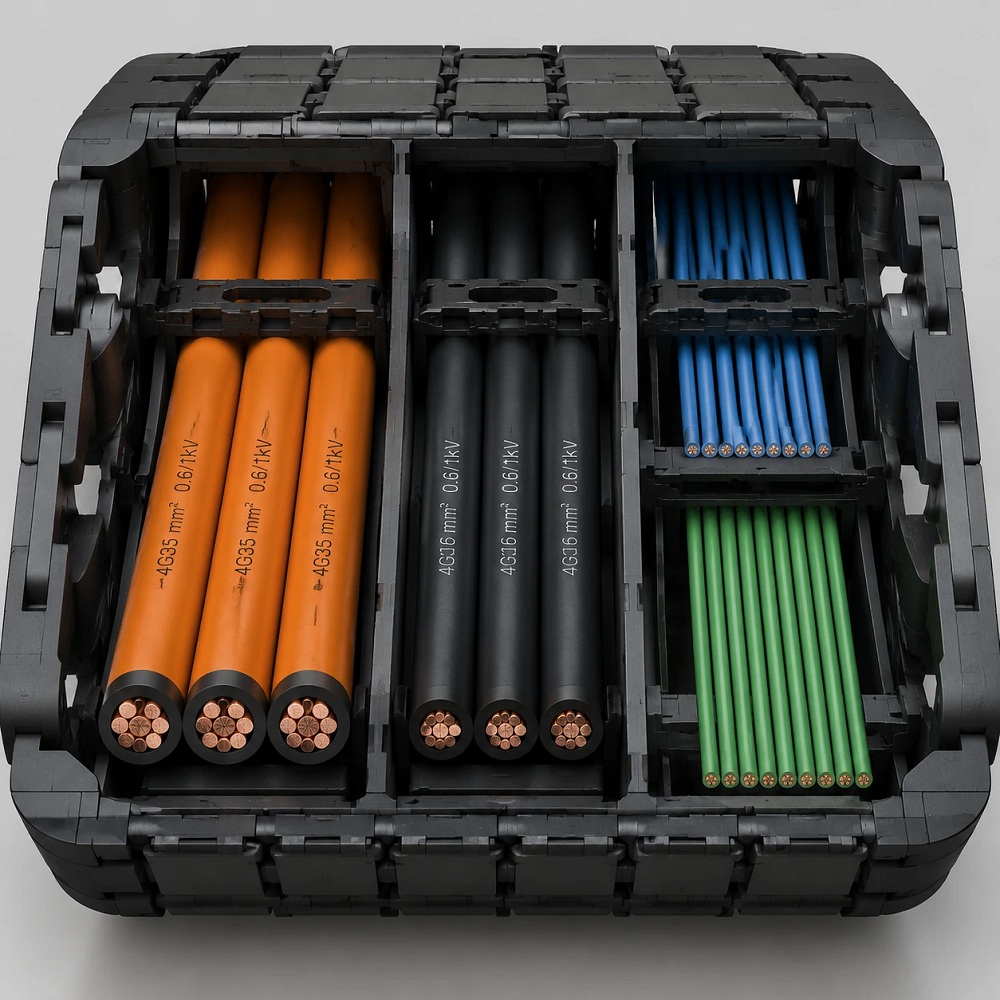

1. تعیین قطر مؤثر (D)
ابتدا باید قطر بیرونی هر کابل یا شلنگ را اندازهگیری کرده و مجموع آنها را به همراه فضای بین آنها در نظر بگیرید. اگر چند کابل در کنار هم قرار میگیرند باید بین آنها حداقل ۱۰٪ فضای آزاد باقی بماند تا فشار متقابل ایجاد نشود.
2. محاسبه عرض داخلی انرژی گاید (Bi)
معمولاً طبق فرمول زیر محاسبه میشود:
که در آن ( D ) قطر هر کابل، ( n ) تعداد کابلها و ( S ) فاصله توصیهشده بین آنها (حدود 10٪ از قطر) است.
3. محاسبه شعاع خمش انرژی گاید (R)
مقدار R باید بر اساس بزرگترین کابل یا شلنگ انتخاب شود. اگر شعاع خمش کابل 80 میلیمتر است، انرژی گاید انتخابی باید بزرگتر یا مساوی ۸۰ میلیمتر باشد.
بهطور معمول، سازندگان کابل در دیتاشیت هر محصول شعاع خمش مجاز را ذکر میکنند.
انتخاب جنس و نوع انرژی گاید
بسته به محیط کاری، جنس و طراحی انرژی گاید نیز اهمیت دارد.
در دستگاههای CNC کوچک و دقیق معمولاً از انرژی گایدهای پلاستیکی با وزن سبک و حرکت نرم استفاده میشود.
در صنایع معدنی یا فولادسازی که دما و ارتعاش بالا است، نوع آلومینیومی یا فلزی ترجیح دارد.
علاوه بر جنس، باید به نوع درپوش (بازشو یا بسته)، نوع اتصال به پایه و طریقه نصب نیز توجه داشت. محاسبه صحیح سایز انرژی گاید بدون در نظر گرفتن این عوامل ممکن است در عمل نتیجه مطلوبی ندهد.
نکات عملی هنگام نصب انرژی گاید روی دستگاه CNC
در هنگام نصب محافظ کابل چند نکته کلیدی وجود دارد:
1. مسیر حرکت گاید باید بدون مانع و آزاد از تداخل با سایر اجزا باشد.
2. کابلها نباید درون انرژی گاید بهصورت فشرده یا پیچخورده قرار گیرند.
3. محل اتصال ابتدای انرژی گاید باید محکم و در عین حال انعطافپذیر باشد تا تنش به کابل منتقل نشود.
با رعایت این موارد، نوسانات مکانیکی هنگام تغییر جهت محور دستگاه کاهش یافته و طول عمر کابلها و شلنگها تا چند برابر افزایش مییابد.
تأثیر انتخاب صحیح انرژی گاید بر کاهش هزینهها
استفاده از محافظ کابل مناسب تنها به معنی پیشگیری از شکستگی نیست، بلکه سرمایهگذاری در پایداری سیستم محسوب میشود. زمانی که محاسبه شعاع خمش و محاسبه سایز انرژی گاید به درستی انجام شود، از توقفهای ناگهانی، خرابی سنسورها و قطع ارتباط در کنترلر دستگاه جلوگیری خواهد شد.
این یعنی کاهش هزینههای تعمیرات، جلوگیری از خواب تولید و افزایش بهرهوری کلی خط ساخت.
تهیه انرژی گاید از تامین کننده معتبر
خرید از یک تأمینکننده معتبر برای تهیه خرید انرژی گاید (محافظ کابل) از آن جهت حیاتی است که این قطعه مستقیماً بر عملکرد بیدردسر و طول عمر کابلها و شلنگهای دستگاه تأثیر میگذارد. یک محافظ کابل نامناسب یا بیکیفیت ممکن است شعاع خمش استاندارد را رعایت نکند، در برابر روغن و حرارت مقاوم نباشد یا در حرکتهای ممتد دچار شکست شود. چنین مواردی در نهایت به خرابی کابلها و توقف خط تولید منجر میشود. بنابراین، صرفنظر کردن از کیفیت و تمرکز صرف بر قیمت کابل کریر میتواند هزینههای سنگینتری را در بلندمدت به همراه داشته باشد. انتخاب یک عرضهکننده متخصص که علاوه بر تنوع محصول، مشاوره فنی برای محاسبه سایز و شعاع خمش ارائه دهد، گام اول در تضمین سلامت سیمکشی و قطعات CNC متحرک محسوب میشود.
گروه صنعتی مدنی با سالها تجربه در زمینه تأمین قطعات صنعتی و اتوماسیون، یکی از گزینههای قابل اعتماد برای خرید انرژی گاید (محافظ کابل) در انواع پلاستیکی و فلزی است. این مجموعه با ارائه طیف گستردهای از محصولات استاندارد و امکان سفارش بر اساس ابعاد و کاربرد خاص، نیازهای متنوع خطوط تولید و ماشینآلات CNC را پوشش میدهد. همچنین، با ارائه محصولات باکیفیت و قیمت کابل کریر رقابتی در کنار مشاوره تخصصی برای انتخاب نوع و سایز مناسب، خیال خریداران را از بابت دوام و عملکرد صحیح محافظ کابل راحت میکند. اگر به دنبال تأمین مطمئن قطعات CNC و ملزومات اتوماسیون صنعتی هستید، گروه صنعتی مدنی میتواند پشتیبان فنی و تأمینکننده شما در این مسیر باشد.
جمعبندی
کابلها در ماشینآلات متحرک مانند دستگاههای CNC، رباتهای صنعتی و ماشینهای تماماتوماتیک همواره در معرض خمش و سایش هستند. محافظت صحیح از آنها با استفاده از انرژی گایدهای استاندارد اقدامی ضروری است.
با یادگیری روش محاسبه سایز انرژی گاید و انتخاب صحیح شعاع خمش، میتوان از پارگی کابلها، نشتی شلنگهای هیدرولیک و توقف دستگاهها جلوگیری کرد. انتخاب درست تنها نیازمند چند محاسبه ساده است اما در عمل، تفاوت میان یک سیستم پایدار و پرخرابی را رقم میزند.
