نشتی هوا، خشک شدن و ترکخوردگی آببندها در اتصالات پنوماتیک معمولاً از یک علت واحد ناشی نمیشود؛ ترکیبی از هوای فشرده خشک یا آلوده، دمای کاری، روغن کمپرسور، فشار، سایش، ابعاد نامناسب شیار و انتخاب نادرست جنس اورینگ میتواند یک خط تولید را با افت فشار، افزایش مصرف انرژی و توقف ناخواسته مواجه کند. برای حل پایدار این مشکل، باید بهجای تعویض مکرر قطعه، شرایط واقعی کارکرد تجهیز را بررسی کرد: دما چقدر است؟ هوا خشک، مرطوب یا روغندار است؟ اتصال ثابت است یا حرکت رفتوبرگشتی دارد؟ و فشار چه نوسانی دارد؟ در واقع، نحوه انتخاب اورینگ مناسب تعیین میکند که یک اورینگ صنعتی چند ماه یا چند سال بدون نشتی کار کند. در این راهنما، دلایل خرابی اتصالات بادی و معیارهای فنی انتخاب اورینگ صنعتی NBR، وایتون و سیلیکون را بررسی میکنیم تا انتخابی متناسب با نیاز خطوط تولید، معدن، صنایع غذایی، پتروشیمی و سایر کاربردهای صنعتی داشته باشید.
چرا نشتی اتصالات پنوماتیک یک هزینه پنهان در خط تولید است؟
نشتی هوا در اتصالات پنوماتیک، حتی اگر در ابتدا جزئی به نظر برسد، باعث کارکرد بیشتر کمپرسور، افزایش مصرف برق، افت فشار و کاهش دقت عملکرد جکها و شیرهای بادی میشود. در خطوط تولید، بستهبندی، معدن و تجهیزات اتوماسیون، این افت فشار میتواند به کاهش سرعت دستگاه، توقفهای ناخواسته و افزایش هزینه تعمیرات منجر شود. به همین دلیل، بررسی علت نشتی هوا در سیستم پنوماتیک و انتخاب اورینگ با ابعاد، متریال و سختی مناسب، راهی مؤثر برای کاهش هزینههای پنهان و حفظ پایداری تولید است.
علت نشتی هوا در سیستم پنوماتیک چیست؟
نشتی هوا در سیستم پنوماتیک میتواند از رزوهها، شیلنگها، کوپلینگها، شیرها، جکها و محل استقرار اورینگ رخ دهد. با این حال، وقتی منشأ نشتی در ناحیه آببندی باشد، معمولاً یکی از عوامل زیر نقش اصلی را دارد:
- انتخاب متریال نامناسب در برابر دما، روغن یا مواد شیمیایی
- خشکشدن، پیرشدن یا ترکخوردگی لاستیک اورینگ
- انتخاب نادرست قطر داخلی و ضخامت مقطع اورینگ
- سختی نامناسب اورینگ نسبت به فشار کاری
- وجود پلیسه، خراش یا خوردگی در شیار و سطح اتصال
- نصب غیراصولی، پیچخوردن یا بریدگی اورینگ هنگام مونتاژ
- نوسان فشار شدید و بیرونزدگی اورینگ از فضای بین قطعات
- ورود روغن کمپرسور، رطوبت، گردوغبار یا ذرات فلزی به خط هوا
نکته مهم این است که نشتی همیشه به معنای «بیکیفیت بودن اورینگ» نیست. گاهی بهترین اورینگ نیز در شیار با ابعاد اشتباه، روی سطح زبر یا در شرایط دمایی خارج از محدوده طراحی، سریعتر از حد انتظار آسیب میبیند.
علت خشک شدن لاستیک اورینگ در اتصالات بادی
- هوای خشک: هوای فشرده پس از خشککن، رطوبت کمی دارد و برخلاف مدار هیدرولیک، روانکاری طبیعی ندارد؛ در نتیجه اورینگ دچار اصطکاک خشک و ترکخوردگی میشود.
- دمای بالا: حرارت هوای خروجی کمپرسور یا مجاورت با تجهیزات داغ، پلیمر اورینگ را سفت، شکننده و ترکخورده میکند.
- اکسیژن و ازن: تماس مداوم با اکسیژن یا ازن هوا، بعضی الاستومرها را اکسید میکند و سطح اورینگ خشک و پودر میشود.
- روغن یا مواد شوینده: ورود روغن کمپرسور، حلالها یا مواد پاککننده ناسازگار، ساختار لاستیک را تخریب و آن را متورم یا شکننده میکند.
- سایش و حرکت دینامیکی: در جکها و شیرهای رفتوبرگشتی، اصطکاک مکرر همراه با نبود روانکاری، سطح اورینگ را خشک و فرسوده میکند.
- انتخاب نادرست متریال: استفاده از NBR در دمای بالا یا محیط شیمیایی تهاجمی، عمر اورینگ را بهشدت کاهش میدهد؛ در این شرایط متریال مقاومتری مانند FKM لازم است.

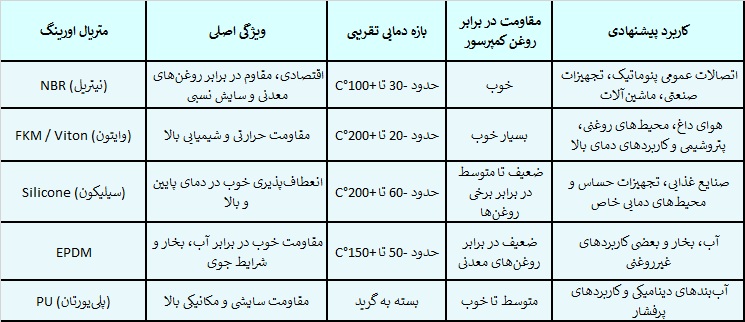

جدول جامع سازگاری متریال اورینگ در سیستم پنوماتیک
جدول زیر یک راهنمای سریع برای مقایسه انواع متریال اورینگ است. انتخاب نهایی باید با توجه به سیال، دما، فشار، نوع حرکت و استاندارد تجهیز انجام شود.
اورینگ صنعتی NBR؛ انتخاب اقتصادی برای چه شرایطی است؟
اورینگ NBR یا نیتریل، یکی از پرکاربردترین گزینهها در صنعت است؛ زیرا نسبت مناسبی از قیمت، مقاومت در برابر روغنهای معدنی و دوام مکانیکی ارائه میدهد. در بسیاری از اتصالات پنوماتیک عمومی، خطوط دارای روغن کمپرسور و تجهیزات صنعتی با دمای متعادل، NBR گزینهای منطقی است.
با این حال، نباید تصور کرد که NBR برای همه محیطها مناسب است. اگر اتصال در معرض دمای پیوسته بالا، حلالهای تهاجمی، سوختهای خاص، هوای بسیار داغ یا مواد شیمیایی خورنده قرار دارد، باید مقاومت شیمیایی اورینگها را دقیقتر بررسی کرد. نحوه انتخاب اورینگ مناسب در چنین شرایطی میتواند تفاوت میان عملکرد پایدار و خرابی تکرارشونده باشد.
تاثیر دمای بالا بر اتصالات پنوماتیک و انتخاب وایتون
هوای خروجی از کمپرسور، بهخصوص پیش از عبور از تجهیزات خنککننده، میتواند دمای بالایی داشته باشد. همچنین ممکن است خطوط پنوماتیک از نزدیکی منابع حرارتی عبور کنند. در این وضعیت، NBR استاندارد ممکن است بهمرور سخت و شکننده شود و توان آببندی خود را از دست بدهد.
اورینگ وایتون یا FKM به دلیل مقاومت حرارتی و شیمیایی بالاتر، برای کاربردهایی که دما یا تماس با روغن داغ اهمیت دارد، گزینه حرفهایتری محسوب میشود. البته هزینه آن بیشتر از NBR است؛ بنابراین، خرید وایتون برای هر اتصال معمولی ضروری نیست. انتخاب درست یعنی هزینه را دقیقاً در جایی صرف کنید که شرایط کاری واقعاً به آن نیاز دارد.
سختی اورینگ (Shore A) چیست و چرا در نشتی نقش دارد؟
سختی Shore A نشان میدهد که لاستیک اورینگ تا چه اندازه نرم یا سخت است. اورینگ نرمتر آسانتر فشرده میشود و میتواند ناهمواریهای جزئی سطح را پر کند، اما در فشار بالا ممکن است بیشتر تغییر شکل دهد. در مقابل، اورینگ سختتر مقاومت بهتری در برابر فشردهشدن و بیرونزدگی دارد، ولی اگر بیش از حد سخت انتخاب شود، ممکن است آببندی اولیه را دشوار کند یا در دمای پایین انعطاف کافی نداشته باشد.
در بسیاری از کاربردهای عمومی، سختی 70 Shore A رایج است. اما در فشارهای بالاتر، شکاف بیشتر میان قطعات یا خطر اکستروژن، سختیهای بالاتر مانند 80 یا 90 Shore A ممکن است مناسبتر باشند. اکستروژن زمانی رخ میدهد که اورینگ تحت فشار به فضای خالی میان دو قطعه رانده شود و لبه آن بریده یا له شود. به همین دلیل، نحوه انتخاب اورینگ مناسب باید همراه با بررسی فشار، تلرانس قطعات و ابعاد شیار انجام شود؛ نه فقط براساس قطر ظاهری اورینگ.

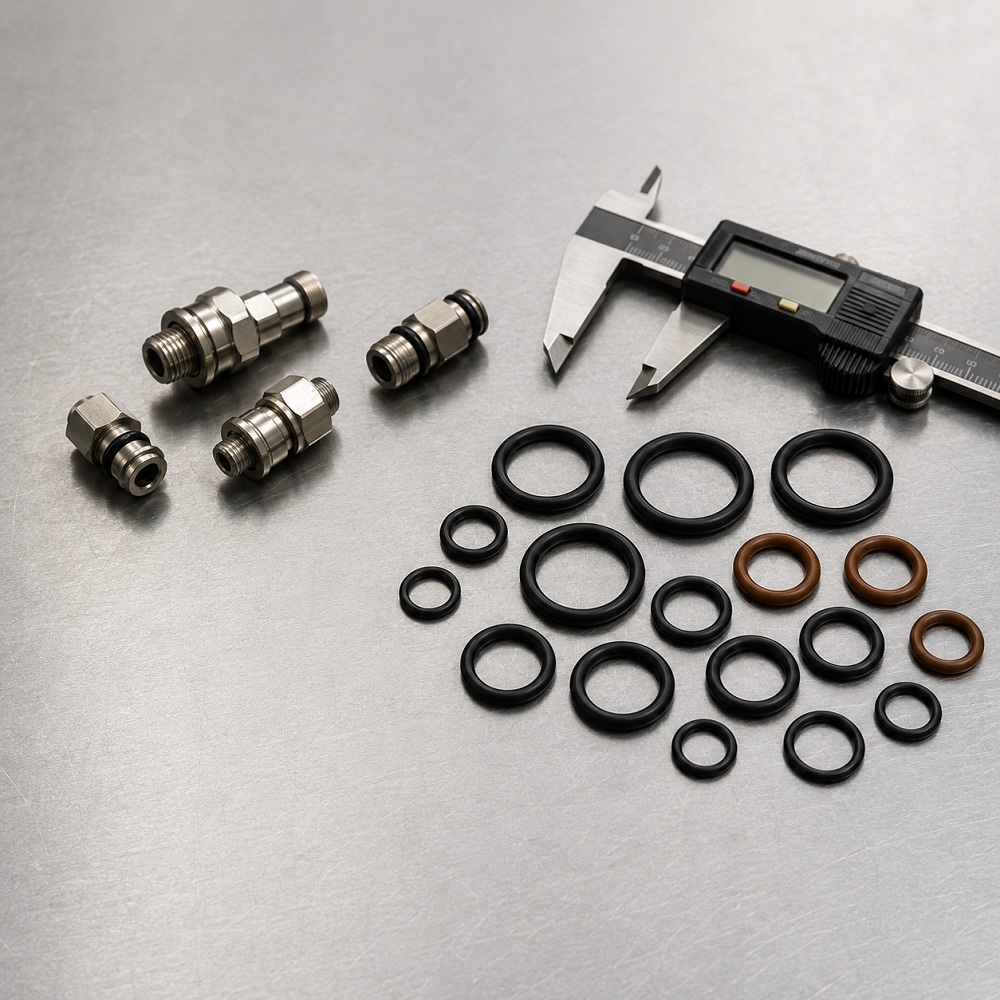

راهنمای اندازهگیری؛ ID و CS در جدول استاندارد ابعاد اورینگ
دو اندازه اصلی در انتخاب اورینگ وجود دارد:
- ID یا قطر داخلی: قطر فضای داخلی اورینگ
- CS یا ضخامت مقطع: قطر ضخامت حلقه اورینگ
برای انتخاب دقیق، ابتدا قطر شیار یا قطعهای که اورینگ روی آن قرار میگیرد را اندازهگیری کنید. سپس عمق و عرض شیار را بررسی کنید تا میزان فشردگی اورینگ در محدوده قابلقبول قرار گیرد. اورینگ خیلی کوچک ممکن است بیش از حد کشیده شود و زودتر ترک بخورد؛ اورینگ خیلی بزرگ نیز در شیار جمع میشود، پیچ میخورد یا هنگام نصب آسیب میبیند.
اگر به جدول استاندارد ابعاد اورینگ دسترسی دارید، بهتر است سایز را براساس استانداردهای متداول مانند AS568، ISO 3601 یا استانداردهای مورد استفاده سازنده تجهیز انتخاب کنید. در تجهیزات حساس، اندازهگیری با کولیس و تطبیق آن با نقشه یا کاتالوگ دستگاه، ریسک انتخاب اشتباه را بهطور محسوسی کاهش میدهد.
مراحل عملی نحوه انتخاب اورینگ مناسب برای اتصالات پنوماتیک
برای اینکه انتخاب شما تنها براساس حدس یا تجربه قبلی نباشد، این پنج مرحله را دنبال کنید:
۱. سیال و آلودگیهای احتمالی را مشخص کنید.
آیا خط فقط هوای خشک دارد یا مه روغن کمپرسور، رطوبت، بخار، مواد شوینده یا گردوغبار نیز در آن وجود دارد؟
۲. دمای حداقل و حداکثر واقعی را ثبت کنید.
دمای محیط کافی نیست؛ دمای هوای خروجی کمپرسور، نزدیکی به موتور، کوره یا فرآیند را نیز در نظر بگیرید.
۳. فشار کاری و نوسان فشار را بررسی کنید.
فشار دائم، شوکهای فشاری و نوع اتصال، بر سختی و طراحی آببند اثر دارند.
۴.ثابت یا متحرک بودن آببندی را تعیین کنید.
اورینگ در یک اتصال رزوهای ثابت با آببند جک رفتوبرگشتی شرایط یکسانی ندارد.
۵. ابعاد شیار و سایز دقیق را کنترل کنید.
ID، CS، عرض شیار، عمق شیار و کیفیت سطح باید پیش از خرید بررسی شوند.
این فرایند ساده، هسته اصلی نحوه انتخاب اورینگ مناسب است و از هزینههای ناشی از آزمونوخطای مکرر جلوگیری میکند.

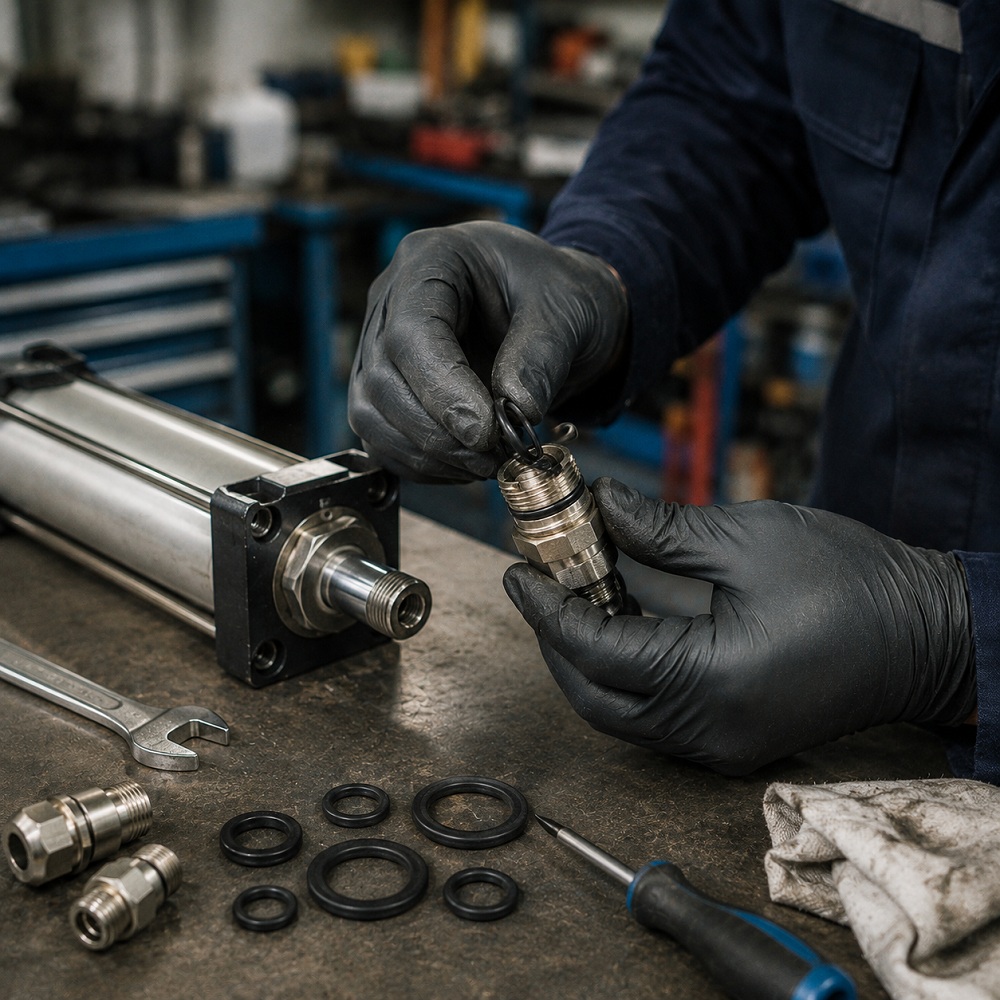

نکات نصب برای جلوگیری از پارگی و نشتی دوباره اورینگ
- شیار و محل نصب را تمیز کنید: گردوغبار، پلیسه فلزی، براده و روغن یا رسوبات قدیمی را کاملاً پاک کنید.
- لبههای تیز را بررسی کنید: وجود خراش، رزوه تیز یا پلیسه میتواند اورینگ را هنگام نصب ببرد.
- سایز صحیح را کنترل کنید: قطر داخلی و ضخامت اورینگ باید با ابعاد شیار هماهنگ باشد؛ اورینگ بیشازحد کشیده یا فشرده زودتر آسیب میبیند.
- از پیچاندن اورینگ جلوگیری کنید: اورینگ باید بدون تابخوردگی و یکنواخت در شیار قرار بگیرد.
- روانکار سازگار استفاده کنید: در صورت نیاز، مقدار کمی روانکار متناسب با متریال اورینگ و شرایط خط به کار ببرید.
- از ابزار تیز استفاده نکنید: ابزار فلزی نوکتیز میتواند سطح اورینگ را خراش دهد یا پاره کند.
- پس از مونتاژ، نشتی را تست کنید: پیش از راهاندازی کامل، فشار سیستم را بهتدریج بالا ببرید و محل اتصال را بررسی کنید.
راهنمای خرید و انتخاب اورینگ پنوماتیک برای صنایع مختلف
در صنایع معدنی، گردوغبار، لرزش، شوک و تغییرات دمایی عوامل مهمی هستند؛ بنابراین مقاومت مکانیکی، کیفیت شیار و محافظت از اتصال اهمیت بالایی دارد. در صنایع غذایی، علاوه بر دما و فشار، نوع مواد شوینده، الزامات بهداشتی و احتمال تماس غیرمستقیم با محصول باید ارزیابی شود. در پتروشیمی و صنایع فرایندی نیز مقاومت در برابر دما، روغن، بخار و مواد شیمیایی تعیینکننده است.
در بسیاری از کاربردهای عمومی کارخانهای، اورینگ صنعتی NBR با سایز و سختی صحیح، انتخابی اقتصادی و کاربردی است. اما اگر دما بالا، محیط شیمیایی یا شرایط عملیاتی غیرعادی باشد، وایتون، سیلیکون یا متریالهای تخصصی دیگر میتوانند هزینه اولیه بالاتر را با کاهش خرابی و توقف تولید جبران کنند. به همین دلیل، نحوه انتخاب اورینگ مناسب باید براساس شرایط واقعی دستگاه انجام شود، نه صرفاً نام متریال یا پایینترین قیمت بازار.
جمعبندی: خرید اورینگ، یک انتخاب فنی است
برای جلوگیری از نشتی و خرابی زودهنگام اتصالات پنوماتیک، تنها تعویض اورینگ کافی نیست؛ باید متریال، ابعاد، سختی Shore A و وضعیت شیار نیز بررسی شود. اورینگ NBR برای بسیاری از کاربردهای عمومی صنعتی گزینهای اقتصادی است، اما در دمای بالا یا محیطهای شیمیایی ممکن است FKM یا متریالهای تخصصیتر لازم باشد. نحوه انتخاب اورینگ مناسب با توجه به شرایط واقعی تجهیز، هزینه تعمیرات و توقف خط را کاهش میدهد؛ در صورت نیاز، کارشناسان گروه صنعتی مدنی میتوانند در انتخاب گزینه متناسب راهنمایی کنند.
