در بسیاریدر بسیاری از دستگاههای صنعتی مانند سیستمهای تهویه، هواسازها، اگزاستفنها و کمپرسورها، تنظیم سرعت موتور نقش بسیار مهمی در بهینهسازی عملکرد، کاهش مصرف انرژی و افزایش طول عمر تجهیزات دارد. یکی از رایجترین و سادهترین روشها برای تغییر سرعت در این تجهیزات، تنظیم سایز فولیها است. فولیها بخشی از سیستم انتقال قدرت تسمهای هستند و با تغییر قطر هر فولی میتوان سرعت چرخش محور خروجی را کنترل کرد. در این مقاله با تمرکز بر سیستمهای تهویه و هواساز، نحوه محاسبه، انتخاب و تغییر فولی را بهصورت کامل و کاربردی توضیح میدهیم و به آموزش محاسبه نسبت دور فولی خواهیم پرداخت.
گروه صنعتی مدنی انواع تولیدکننده《پولی تیپربوشدار》طبق درخواست،نمونه و نقشه شما
جهت استعلام قیمت با ما درتماس باشید:

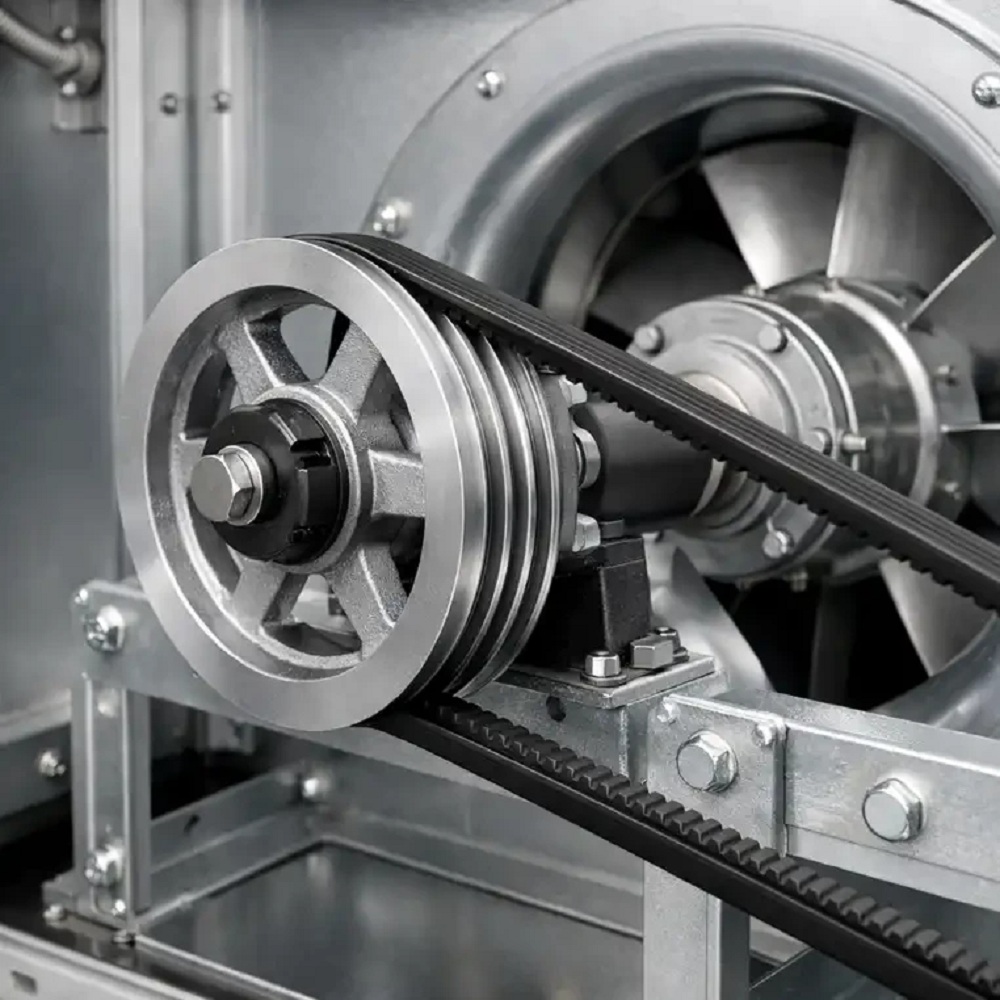

نقش فولیها در کنترل سرعت دستگاهها
فولیها به کمک تسمه، حرکت را از موتور به پروانه، فن یا هر محور متحرک دیگری منتقل میکنند. نسبت قطر فولی محرک (فولی روی موتور) به قطر فولی متحرک (روی فن یا پروانه) تعیین میکند که سرعت خروجی چه مقدار باشد.
در سیستمهای تهویه و هواساز، سرعت فن ارتباط مستقیم دارد با:
- مقدار دبی هوا (CFM)
- فشار استاتیکی
- صدای تولیدی
- مصرف انرژی
- راندمان سیستم
بنابراین کنترل سرعت از طریق فولی اهمیت زیادی دارد.
آموزش محاسبه نسبت دور فولی (کلید اصلی تنظیم سرعت)

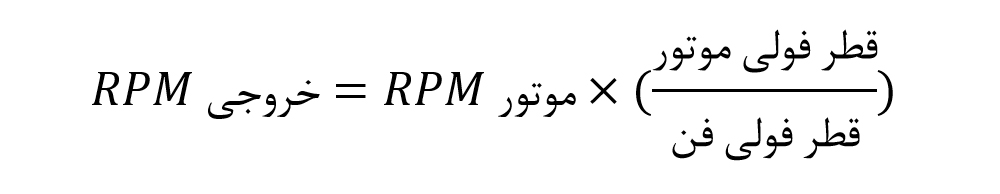

قانون اصلی انتقال دور این است:
این رابطه پایه تمام محاسبات مربوط به سرعت در سیستمهای تسمه–فولی است.مثال ساده:
اگر:
- قطر فولی موتور: 10 سانتیمتر
- قطر فولی فن: 20 سانتیمتر
- دور موتور: 1500 RPM
یعنی سرعت فن نصف سرعت موتور خواهد بود.

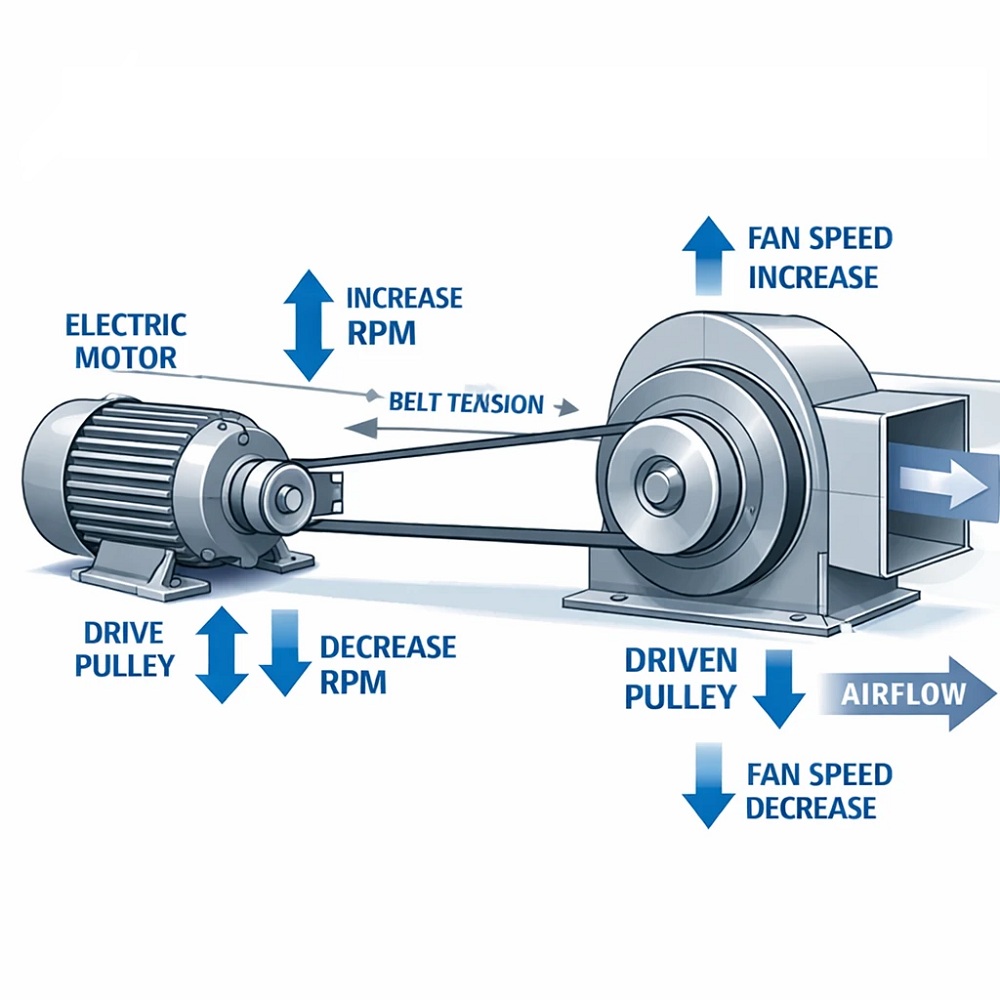

چگونه با تغییر سایز فولی سرعت را زیاد یا کم کنیم؟
۱. افزایش سرعت فن
- برای افزایش RPM فن یکی از این کارها را انجام میدهیم:
- بزرگ کردن فولی موتور (محرک)
- کوچک کردن فولی فن (متحرک)
- وقتی نسبت قطر محرک به متحرک بیشتر شود، دور خروجی بالا میرود.
موارد کاربرد:
- افزایش دبی هوا در هواساز
- جبران افت فشار در کانالها
- تقویت سیستم تهویه در محیطهای صنعتی
۲. کاهش سرعت فن
برای کاهش RPM فن یکی از این کارها لازم است:
- کوچک کردن فولی موتور
- بزرگ کردن فولی فن
به این ترتیب نسبت کاهش مییابد و سرعت خروجی کمتر میشود.
موارد کاربرد:
- کاهش صدای دستگاه
- کاهش مصرف انرژی
- جلوگیری از فشار بیش از حد به بلبرینگها و تسمهها
- کنترل بهتر رطوبت در هواسازها
عوامل تأثیرگذار بر انتخاب سایز فولی
در انتخاب سایز مناسب فولی برای سیستمهای تهویه، هواساز، یا هر دستگاه صنعتی انتقال قدرت با تسمه، عوامل متعددی وجود دارند که هرکدام نقش بسیار تعیینکنندهای در عملکرد نهایی، عمر مفید تجهیزات، و راندمان انرژی دارند. در ادامه، همهی این عوامل را بهصورت جامع و با توضیحات طولانی و فنی بررسی میکنیم تا دیدی دقیق و کاربردی برای طراحی یا تنظیم سیستم فولی به دست آید. این موارد در آموزش محاسبه نسبت دور فولی نقش مهمی دارند.
۱. توان و سرعت نامی موتور
اندازه فولی باید با توان و دور نامی موتور هماهنگ باشد. فولی بزرگ بار بیشتری به موتور وارد میکند و باعث افزایش جریان، داغی و احتمال سوختن سیمپیچ میشود. فولی خیلی کوچک نیز میتواند دور را بیش از حد بالا برده و باعث لرزش و خرابی فن یا یاتاقانها گردد. انتخاب درست، تضمینکننده انتقال قدرت ایمن و بدون اضافهبار است.
۲. ظرفیت و طراحی فن یا دستگاه مصرفکننده
فنها و پمپها منحنی عملکرد خاصی دارند. تغییر سایز فولی سرعت و بهتبع آن دبی، فشار و توان مصرفی را تغییر میدهد. چون توان فن با توان سوم سرعت تغییر میکند، حتی افزایش کمی در دور میتواند توان مورد نیاز را چند برابر کند. بنابراین سایز فولی باید با نقطه کاری مناسب فن و فشار مورد نیاز سیستم تنظیم شود.
۳. نوع تسمه و طول مسیر انتقال قدرت
نوع تسمه، زاویه تماس و حداقل قطر مجاز، محدودیتهای مهمی در انتخاب فولی ایجاد میکنند. فولی کوچک انحنای زیاد و فشار خمشی به تسمه وارد کرده و باعث سایش یا لغزش میشود. فولی بزرگ نیز تسمه بلندتر و فضای بیشتری میطلبد. انتخاب باید طوری باشد که لغزش کم و راندمان انتقال توان بالا باشد.
۴. محدودیتهای فیزیکی و فضای نصب
فضای محدود اطراف موتور، فن یا بدنه دستگاه مانع استفاده از فولیهای بزرگ یا خیلی کوچک میشود. فولی خیلی بزرگ ممکن است با بدنه برخورد کند و فولی کوچک زاویه تماس تسمه را کاهش دهد. بررسی فضای نصب و ابعاد واقعی سیستم برای انتخاب نهایی ضروری است.
۵. شرایط کاری و محیطی دستگاه
دمای بالا، رطوبت، گردوغبار یا بار متغیر روی عملکرد تسمه–فولی اثر میگذارند. در گرما تسمه زودتر شُل و فرسوده میشود و در رطوبت احتمال لغزش افزایش مییابد. بنابراین قطر فولی باید بهگونهای انتخاب شود که کمترین فشار و بیشترین پایداری را در شرایط کاری واقعی ایجاد کند.
۶. دقت تنظیم سرعت و نیاز کنترلی
اگر سرعت نیاز به تنظیم دقیق داشته باشد، باید از فولیهای قابلتنظیم استفاده شود. برای تنظیمهای ساده، فولی ثابت کافی است. سطح دقت مورد نیاز تعیین میکند که چه نوع فولی (ثابت یا قابل تنظیم) باید انتخاب شود.
۷. ملاحظات اقتصادی و نگهداری
فولیهای بزرگتر و تسمههای قویتر هزینه بیشتری دارند، اما فولیهای کوچک نیز موجب استهلاک سریع تسمه میشوند. انتخاب بهینه باید بین هزینه اولیه، مصرف انرژی و هزینههای نگهداری تعادل برقرار کند تا بهرهوری سیستم در طول زمان بیشینه شود.
مثالهای واقعی از صنعت
مثال ۱: کولر آبی صنعتی
در یک کولر آبی صنعتی، موتور ۱۴۰۰ دور دارد و میخواهیم سرعت فن را کمی کاهش دهیم تا:
- مصرف برق کمتر شود.
- صدا کاهش یابد.
- لرزش کمتر شود.

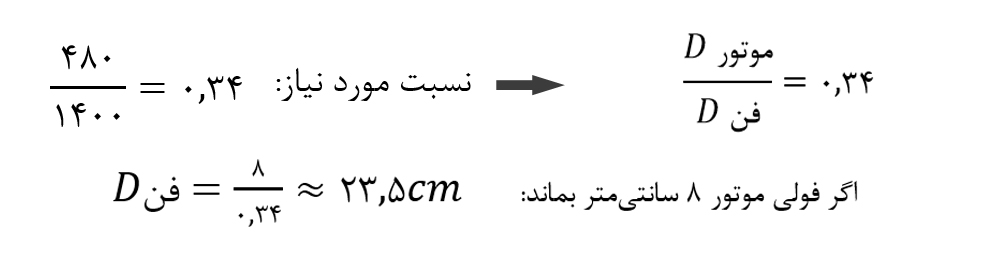

اگر بخواهیم سرعت فن را به مثلاً ۴۸۰ RPM برسانیم، باید نسبت را کم کنیم.
بنابراین با بزرگتر کردن فولی فن از ۲۰ به حدود ۲۳.۵ سانتیمتر، دور فن کاهش مییابد
مثال ۲: هواساز کارخانهای با فن سانتریفیوژ
یک هواساز صنعتی نیاز دارد از ۳۰۰۰ CFM به ۳۴۰۰ CFM برسد. طبق قوانین فن، برای افزایش دبی باید سرعت فن زیاد شود.
یعنی با کوچککردن فولی فن از 23 به حدود 20.5 سانتیمتر، هوادهی افزایش مییابد
مراحل عملی تنظیم سرعت فن یا هواساز با تغییر فولی
مرحله ۱: اندازهگیری وضعیت موجود
موارد زیر ثبت میشود:
- قطر فولی موتور
- قطر فولی فن
- نوع تسمه و طول آن
- RPM فعلی
- جریان موتور (آمپراژ)
این اطلاعات نقطه شروع محاسبات است.
مرحله ۲: تعیین سرعت مورد نیاز
سرعت جدید با توجه به:
- نمودار عملکرد فن
- محاسبات دبی هوا
- افت فشار کانال
- استانداردهای پروژه
مشخص میشود.

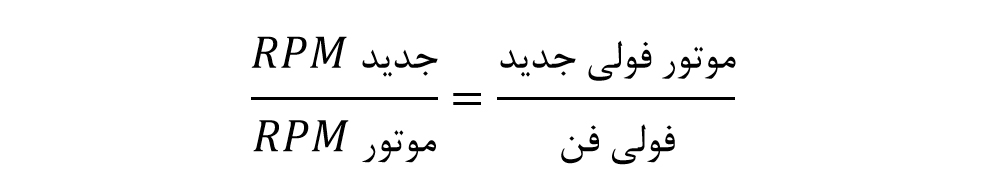

مرحله ۳: محاسبه قطر فولی جدید
یا برعکس.
مرحله ۴: بررسی توان و جریان موتور
پس از تعیین سرعت جدید باید بدانید:
- آیا موتور تحمل دارد؟
- آیا جریان از پلاک موتور بیشتر نمیشود؟
بنابراین لازم است آمپراژ اندازهگیری شود.
مرحله ۵: انتخاب تسمه مناسب
در صورت تغییر قطر فولی، معمولاً لازم است تسمه جدید انتخاب شود:
- نوع تسمه (A – B – C)
- طول تسمه
- تعداد تسمهها (برای قدرت بیشتر)
مرحله ۶: نصب و تست
پس از نصب:
- لرزش بررسی میشود.
- صدا اندازهگیری میشود.
- آمپر موتور چک میشود.
- دمای بلبرینگها پایش میشود.
اگر همه پارامترها در محدوده استاندارد بود، تغییر فولی موفقیتآمیز است.
نکات مهم فنی و ایمنی در تغییر فولیها
- قطر فولی موتور نباید بیش از حد افزایش یابد، زیرا فشار روی بلبرینگها زیاد میشود.
- فولیهای بزرگ و کوچک باید از نظر وزن متعادل باشند تا لرزش ایجاد نشود.
- پس از هر تغییر فولی، تراز شفتها (alignment) ضروری است.
- در دستگاههای هواساز، افزایش بیش از حد سرعت فن میتواند به کویل سرمایش/گرمایش آسیب بزند.
- استفاده از فولیهای چدنی یا آلومینیومی با کیفیت توصیه میشود.
مزایا و معایب تنظیم سرعت با فولی
مزایای تنظیم سرعت فولی شامل موارد ذیل است:
- کمهزینه
- ساده و سریع
- بدون نیاز به اینورتر
- قابل اجرا در اکثر دستگاهها
معایب تنظیم سرعت فولی شامل موارد ذیل است
- قابلیت تنظیم پیوسته ندارد (تنها گامبهگام)
- ممکن است باعث افزایش فرسودگی تسمه شود
- خطر مصرف بیش از حد جریان در تغییرات بزرگ سرعت
- محدودیت فیزیکی برای قطرهای بسیار بزرگ یا کوچک
خرید فولی صنعتی از گروه صنعتی مدنی
خرید فولی صنعتی از گروه صنعتی مدنی برای کاربرانی که به دنبال محصولاتی بادوام و دقیق هستند انتخابی مطمئن است. این مجموعه با ارائه انواع فولی چدنی در سایزها و مدلهای مختلف، امکان انتخاب مناسب برای کاربردهای سبک تا سنگین را فراهم میکند. برای اطلاع از قیمت انواع فولی و مشاهده مشخصات فنی هر محصول، میتوان به دستهبندی فولیها در وبسایت آنها مراجعه کرد و با توجه به نیاز خط تولید یا ماشینآلات، بهترین گزینه را انتخاب نمود.
جمعبندی
در این مقاله به آموزش محاسبه نسبت دور فولی و روش اصولی تغییر سایز فولی پرداختیم. تغییر سایز فولی یکی از سادهترین و اقتصادیترین روشها برای تنظیم سرعت در سیستمهای تهویه و هواساز است. با محاسبه صحیح نسبت دور فولی و توجه به محدودیتهای موتور، فن و تسمه، میتوان سرعت دستگاه را بهصورت دقیق کنترل کرد. این روش برای مهندسان تاسیسات، تکنسینهای تعمیرات و متخصصان سیستمهای تهویه گزینهای بسیار کاربردی است و در بسیاری از پروژههای صنعتی و ساختمانی مورد استفاده قرار میگیرد.
