در بسیاری از دستگاههای صنعتی، از CNC و برش لیزر گرفته تا دربهای کشویی بزرگ و تجهیزات رباتیک، یک سؤال مهم مطرح است: چطور چرخش ساده یک موتور الکتریکی میتواند به یک حرکت خطی دقیق، قدرتمند و قابل کنترل تبدیل شود؟ پاسخ این سؤال در مکانیزمی نهفته است که هم ساده است و هم فوقالعاده کارآمد: مکانیزم دنده شانهای و پینیون. این سیستم با درگیر کردن دندانههای یک چرخدنده گرد با یک ریل دندانهدار مستقیم، حرکت دورانی را به جابهجایی مستقیم تبدیل میکند و به دلیل دقت بالا، توان تحمل بار زیاد، سرعت مناسب و قابلیت استفاده در مسیرهای طولانی، به یکی از پرکاربردترین روشهای تبدیل حرکت در صنعت تبدیل شده است. در این مقاله با نحوهعملکرد، کاربردها، مزایا و حتی مقایسه آن با دیگر مکانیزمهای تبدیل حرکت آشنا میشویم تا ببینیم چرا این سیستم در قلب بسیاری از ماشینآلات مدرن قرار گرفته است.
برای سفارش ساخت اختصاصی متعلقات صنعتی کلیک کنید 👇
سفارش ساخت قولی تیپر بوش دار
سفارش طراحی و ساخت کوپلینگ صنعتی
سفارش ساخت دنده زنجیر

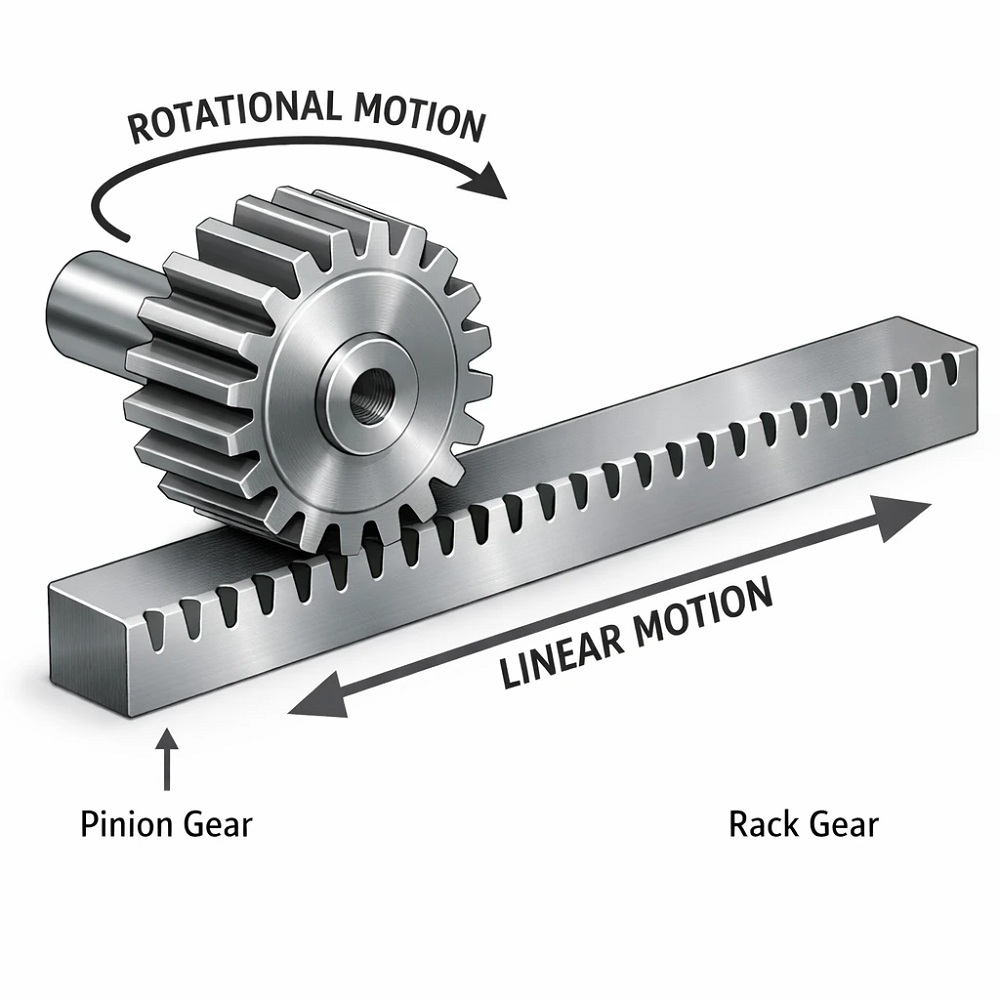

مکانیزم دنده شانهای و پینیون چیست؟
در سادهترین تعریف، مکانیزم دنده شانهای و پینیون شامل دو بخش اصلی است:
دنده شانهای (Rack): یک قطعه صاف و بلند با دندانههایی در یک طرف آن.
پینیون (Pinion): یک چرخدنده گرد که روی محور موتور یا محور محرک نصب میشود.
زمانی که پینیون میچرخد، دندانههایش با دندانههای دنده شانهای درگیر میشوند. این درگیری باعث میشود که چرخش پینیون به حرکت خطی دنده شانهای تبدیل شود ـ درست مانند حرکت مستقیم درب کشویی یا میز دستگاه CNC.
چگونه چرخش موتور به حرکت مستقیم تبدیل میشود؟
فرض کنید یک موتور الکتریکی محور خودش را میچرخاند. این چرخش به وسیله یک چرخدنده کوچک (پینیون) به دنده شانهای منتقل میشود.
وقتی پینیون شروع به چرخیدن میکند، به ازای هر زاویه چرخش مشخص، دنده شانهای به میزان معینی جابهجا میشود. این رابطه بین چرخش و جابهجایی کاملاً خطی و قابل کنترل است.

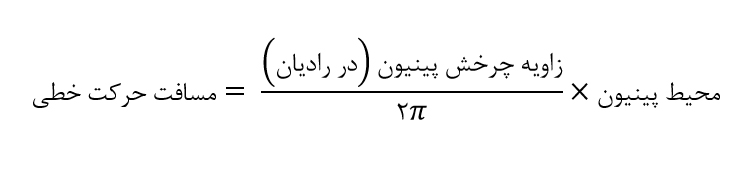

در واقع:
به همین دلیل است که با تغییرات دقیق زاویه چرخش موتور، میتوان جابهجاییهای بسیار ظریف را در دستگاههایی مثل دستگاه برش لیزر یا CNC ایجاد کرد.
کاربردهای مکانیزم دنده شانهای و پینیون
1. در دستگاههای CNC و برش لیزر
در دستگاههای CNC، حرکت محورها باید بسیار دقیق و قابل تکرار باشد. مکانیزم دنده شانهای و پینیون به دلیل استحکام بالا، کنترل آسان و عدم لغزش، انتخابی عالی برای حرکت میزها و محورهای این دستگاههاست.
مزیت آن نسبت به تسمه یا پیچ لیداسکریو این است که حتی در سرعتهای بالا هم دقت حرکتی حفظ میشود.
2. در دربهای کشویی بزرگ صنعتی
دربهایی که وزن زیاد دارند نمیتوانند با تسمه یا ریسمان معمولی حرکت کنند. در اینجا دنده شانهای روی بدنه درب و پینیون روی موتور محرک نصب میشود. با چرخش موتور، پینیون دندهها را درگیر کرده و درب به آرامی و قدرت به جلو یا عقب حرکت میکند.
3. در ماشینآلات سنگین و سیستمهای رباتیک
در برخی بازوهای رباتیک یا ماشینآلات معدنی، مکانیزم دنده شانهای و پینیون برای تبدیل قدرت چرخشی موتور هیدرولیک یا الکتریکی به حرکت خطی قوی استفاده میشود.
مزایا و ویژگیهای کلیدی مکانیزم دنده شانهای و پینیون
دقت بالا در تبدیل حرکت
به دلیل تماس مستقیم دندانههای پینیون و دنده شانهای، تبدیل حرکت چرخشی به خطی با خطای بسیار کم انجام میشود. این موضوع برای دستگاههای CNC و برش لیزر حیاتی است.
تحمل بار بالا
این مکانیزم برخلاف تسمهها یا کابلها میتواند بدون تغییر شکل یا لغزش، بارهای سنگین را منتقل کند. به همین دلیل برای دربهای کشویی صنعتی و قطعات بزرگ دستگاههای CNC استفاده میشود.
قابلیت کنترل موقعیت بسیار دقیق
چون رابطه چرخش پینیون و حرکت دنده شانهای کاملاً خطی و قابل پیشبینی است، کنترل موقعیت با استفاده از سرووموتور یا انکدر بسیار ساده و دقیق خواهد بود.
مناسب برای مسیرهای طولانی
در مقایسه با لیداسکریو یا بالاسکرو که محدودیت طول دارند، دنده شانهای میتواند در طولهای بسیار زیاد نصب شود. این ویژگی برای دستگاههای CNC با محورهای بزرگ یا دربهای صنعتی بسیار مهم است.
سرعت حرکت بالا
مکانیزم دنده شانهای و پینیون امکان حرکت سریع و بدون لرزش را فراهم میکند، چیزی که در دستگاههای برش لیزر و پلاسما ضروری است.
عدم لغزش (Slip-free)
بر خلاف تسمهها که ممکن است تحت فشار زیاد لیز بخورند، درگیری دندانهها کاملاً مکانیکی است و لغزش در آن رخ نمیدهد.
عمر طولانی با نگهداری ساده
با کمی روغنکاری دورهای و تمیز نگه داشتن دندانهها، این سیستم سالها بدون افت کیفیت کار میکند.
ساختار ساده اما بسیار قدرتمند
طراحی آن نسبتاً ساده است، اما عملکردی بسیار قابل اعتماد و پایدار ارائه میدهد. همین موضوع باعث شده در صنایع مختلف محبوب باشد.
مقایسه مکانیزم دنده شانهای و پینیون با سایر سیستمهای تبدیل حرکت
در مقایسه با پیچ و مهره لیداسکریو (Lead Screw)
دنده شانهای و پینیون برای مسیرهای بلند مناسبتر است، در حالی که لیداسکریو معمولاً در طولهای زیاد دچار لقی و کاهش دقت میشود.
سرعت حرکت در سیستم دنده شانهای بیشتر است، اما لیداسکریو بیشتر برای حرکتهای آهسته و فوقدقیق کاربرد دارد.
لیداسکریو به دلیل اصطکاک بالا راندمان کمتری دارد، ولی دنده شانهای راندمان بالاتری ارائه میدهد.
در مقایسه با بالاسکرو (Ball Screw)
بالاسکرو دقت فوقالعاده بالا دارد اما برای مسیرهای بلند بسیار پرهزینه است.
مکانیزم دنده شانهای و پینیون در دستگاههای صنعتی بزرگ مقرونبهصرفهتر است و همچنان دقت مناسبی ارائه میدهد.
بالاسکرو به روانکاری حساستر است، در حالی که دنده شانهای از نظر نگهداری سادهتر است.
در مقایسه با تسمه تایم (Timing Belt)
تسمه تایم حرکت بسیار نرم و بیصدا دارد اما برای بارهای سنگین مناسب نیست، در مقابل دنده شانهای قدرت انتقال بار بالا دارد.
تسمه احتمال لغزش و کشآمدن دارد، در حالی که دنده شانهای اصلاً لغزش ندارد.
دنده شانهای برای دستگاههای صنعتی دقیق بهتر عمل میکند، اما تسمه برای دستگاههای سبک و سرعتبالا انتخاب مناسبی است.
در مقایسه با زنجیر و چرخزنجیر
زنجیر برای انتقال نیرو مناسب است اما دقت موقعیتدهی پایینی دارد؛ دنده شانهای برای کاربردهای دقیقتر انتخاب میشود.
زنجیر به لرزش و کشیدگی حساس است، در حالی که دنده شانهای حرکت یکنواختتری دارد.
زنجیر صدای بیشتری تولید میکند، اما دنده شانهای با روغنکاری مناسب، عملکردی کمصدا دارد.
در مقایسه با موتورهای خطی (Linear Motors)
موتور خطی دقت و سرعت اعجابانگیزی دارد اما بسیار گران، حساس و نیازمند الکترونیک پیچیده است.
دنده شانهای و پینیون گزینهای قدرتمند و مقرونبهصرفه برای اغلب کاربردهای صنعتی است.
در محیطهای صنعتی خشن، دنده شانهای معمولاً دوام بیشتری دارد.
خرید دنده زنجیر صنعتی از گروه صنعتی مدنی
اگر قصد خرید دنده زنجیر صنعتی باکیفیت و مطابق استانداردهای روز را دارید، گروه صنعتی مدنی یکی از معتبرترین مجموعههای تخصصی در حوزه تأمین و ساخت قطعات انتقال قدرت است. این مجموعه با استفاده از ماشینکاری دقیق، مواد اولیه استاندارد و کنترل کیفیت مداوم، محصولاتی ارائه میدهد که برای کاربردهای سنگین صنعتی، دستگاههای CNC، دربهای کشویی و خطوط تولید کاملاً قابل اعتماد هستند. در گروه صنعتی مدنی امکان سفارشسازی ابعاد، مدول، جنس و عملیات حرارتی نیز وجود دارد تا قطعه دقیقاً مطابق نیاز مشتری تولید شود و بهترین عملکرد را در سیستم انتقال حرکت ارائه دهد. محصولاتی نظیر دنده شانهای، دنده مدول و دنده زنجیر نافی دار در این مجموعه با بهترین کیفیت و ضمانت اصالت کالا عرضه میشوند.
جمعبندی
مکانیزم دنده شانهای و پینیون یکی از هوشمندانهترین راههای تبدیل حرکت چرخشی به خطی است.
این سیستم در قلب دستگاههای CNC، رباتهای صنعتی و دربهای کشویی قدرتمند قرار دارد و باعث میشود حرکت نرم، دقیق و قابل کنترل در مقیاسهای مختلف ایجاد شود.
پس هر زمان درب کارخانهای با قدرت باز شد یا دستگاه برش لیزری با دقت میلیمتری حرکت کرد، بدانید که پشت آن لحظه، همکاری هماهنگ دنده شانهای و پینیون در جریان است.
